特性
- 宽工作 VIN 范围：高达 80V
- 坚固型架构可耐受 100V VIN 瞬变
- 强大的 1.85Ω 驱动器下拉电阻 (采用 6V 电源)
- 强大的 1.1A 峰值电流驱动器上拉电流 (采用 6V 电源)

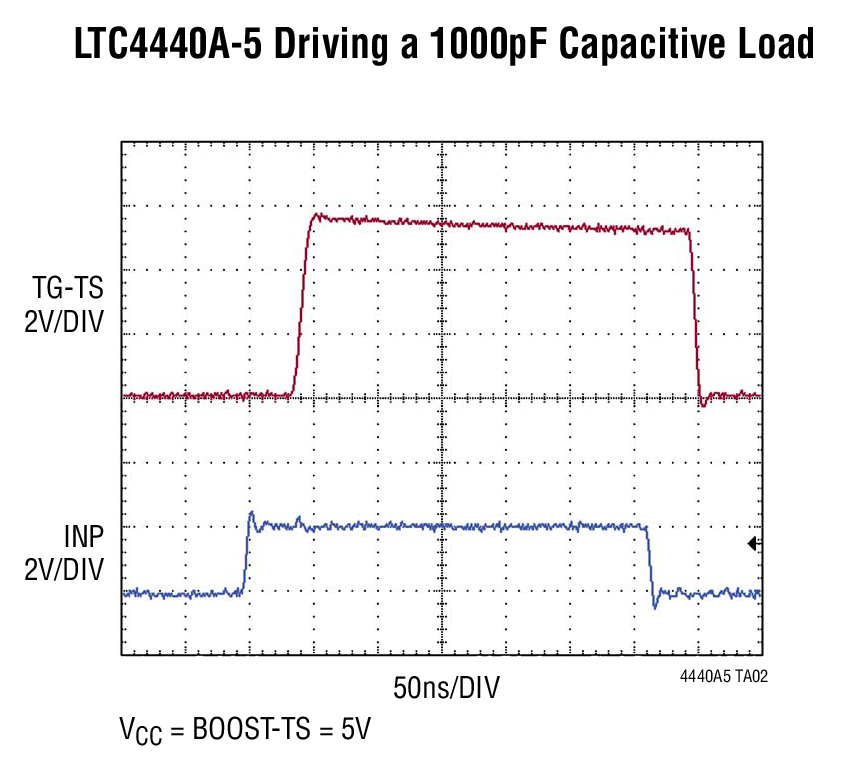

- 7ns 下降时间驱动 1000pF 负载
- 10ns 上升时间驱动 1000pF 负载
- 可驱动标准门限 MOSFET
- 具迟滞的 TTL/CMOS 兼容型输入
- 输入门限独立于电源
- 欠压闭锁

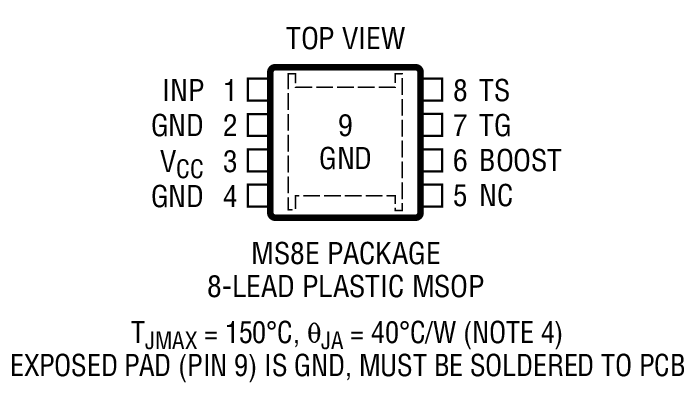

- 耐热性能增强型 8 引脚 MSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

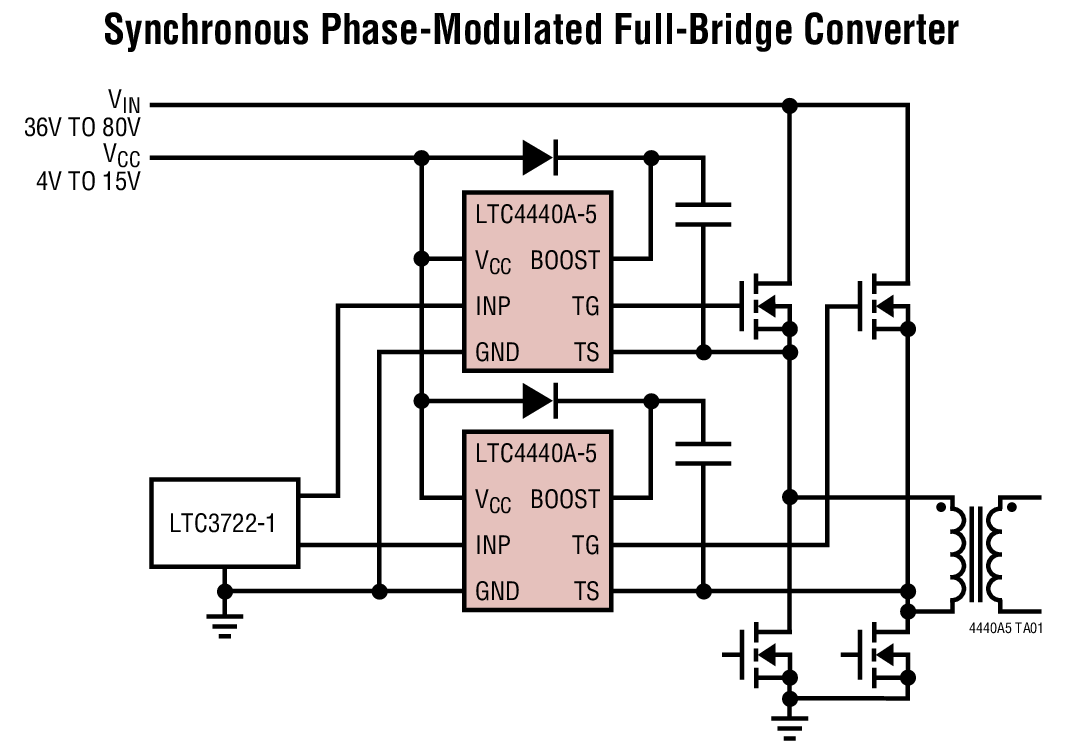

LTC®4440A-5 是一款高频、高端 N 沟道 MOSFET 栅极驱动器，专为在具有高达 80V VIN 电压的应用中运作而设计。而且，LTC4440A-5 还能安全承受 100V VIN 瞬变并在此瞬变过程中继续运行。强大的驱动器能力可降低具高栅极电容 MOSFET 中的开关损耗。LTC4440A-5 的上拉电路具有 1.1A 的峰值输出电流，而其下拉电路则具有 1.85Ω 的输出阻抗。
LTC4440A-5 具有独立于电源的 TTL/CMOS 兼容型输入门限和 350mV 迟滞。输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 95V 的电压条件下运行。
LTC4440A-5 专为驱动 (5V) 逻辑电平 FET 而设计，并且包含一个欠压闭锁电路，此电路在被启动时将停用外部 MOSFET。
LTC4440A-5 采用耐热性能增强型 8 引脚 MSOP 封装。
Applications
- 汽车电源系统
- 电信电源系统
- 分布式电源架构
- 服务器电源
- 高密度电源模块
- 通用型低端或高端驱动器
