LTC4098-3.6

具过压保护功能的 USB 兼容型开关电源管理器/磷酸铁锂电池充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 具 Bat-Track™ 自适应输出控制功能的开关稳压器能够以较佳的方式使用取自 USB 端口的有限功率来给电池充电和为应用供电
  • 充电控制算法专为 LiFePO4 (磷酸铁锂) 电池而设计
  • 过压保护功能可防止器件受损
  • Bat-Track 外部降压型开关稳压器控制较大限度地提高了采用汽车、FireWire 和其他高电压输入电源时的效率
  • 当输入功率有限或无法使用时，180mΩ 内部理想二极管加上外部理想二极管控制器无缝地提供了低损耗 PowerPath™ (电源路径)
  • 具 0.5% 准确度的预设 3.6V 充电电压
  • 可在电池电量耗尽的情况下实现 “即时接通” 型操作
  • 可从 USB 端口获得 700mA 的最大负载电流
  • 可从内部开关稳压器获得 2A 的最大输入电流
  • 具热限制的 1.5A 最大充电电流

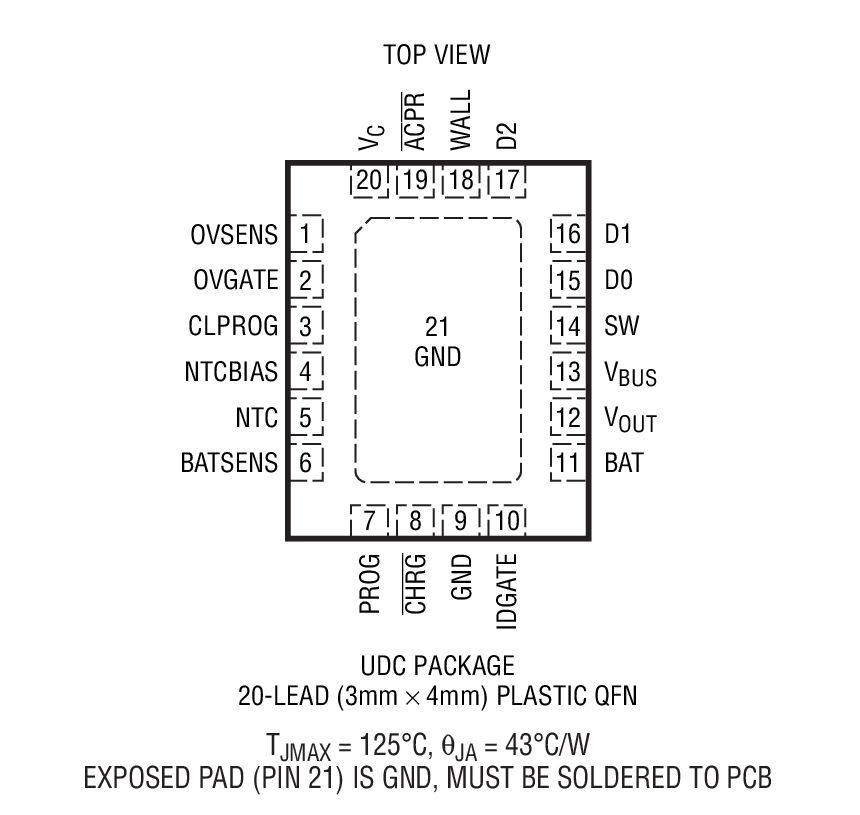

  • 20 引脚 3mm x 4mm x 0.75mm QFN 封装



更多细节
show more Icon

LTC®4098-3.6是一款高效率 USB PowerPath 控制器和全功能 LiFePO4 电池充电器。它可对来自多种电源 (包括 USB、墙上适配器、汽车、FireWire 或其他高电压 DC/DC 转换器以及 LiFePO4 电池) 的功率分配进行无缝的管理。

通过采用一个 1 小时浮动电压终止定时器和一个基于 NTC 的 0ºC 至 60ºC 充电查验范围，LTC4098-3.6 的充电算法专门针对 LiFePO4 电池进行了优化。此外，还能以满编程充电电流对电量完全耗尽的电池进行充电。

LTC4098-3.6 的开关稳压器可自动地限制其输入电流，以保持与 USB 标准的兼容性。对于汽车和其他高电压应用，LTC4098-3.6 将与一个外部开关稳压器相连。USB 输入和辅助输入控制器均具有 Bat-Track 优化充电功能，旨在为应用提供最大的功率，并减少高功率密度应用 (采用 5V 至高达 38V 的输入电源) 中的发热量。

一个过压保护电路仅利用两个外部组件便可防止 LTC4098-3.6 在 VBUS 引脚上遭受高压损坏。

LTC4098-3.6 采用 20 引脚 3mm x 4mm x 0.75mm QFN 表面贴装型封装。




应用

  • 高峰值功率电池供电型设备
  • 备份应用
  • 高可靠性手持式设备



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4098-3.6

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/22/2012
英文

LTC4098-3.6: USB Compatible Switching Power Manager/LiFePO4 Charger with Overvoltage Protection Data Sheet

打开PDF文件

redirect
511.00K
download

下载 PDF

PDF Vector

PDF

更新 09/16/2010
日文

LTC4098-3.6: 過電圧保護付き、USB互換スイッチング・パワーマネージャ/LiFePO4チャージャ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 01/07/2011
英文
DC1701A - Demo Manual redirect icon

333.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R540 Reliability Data redirect icon

23.32 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4098EUDC-3.6#PBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4098EUDC-3.6#TRPBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

USB 隔离器1
LTM2884
popup image
Cart

量产

具隔离式电源的隔离型 USB 收发器

评估套件 1

评估套件1

evaluation kit item images

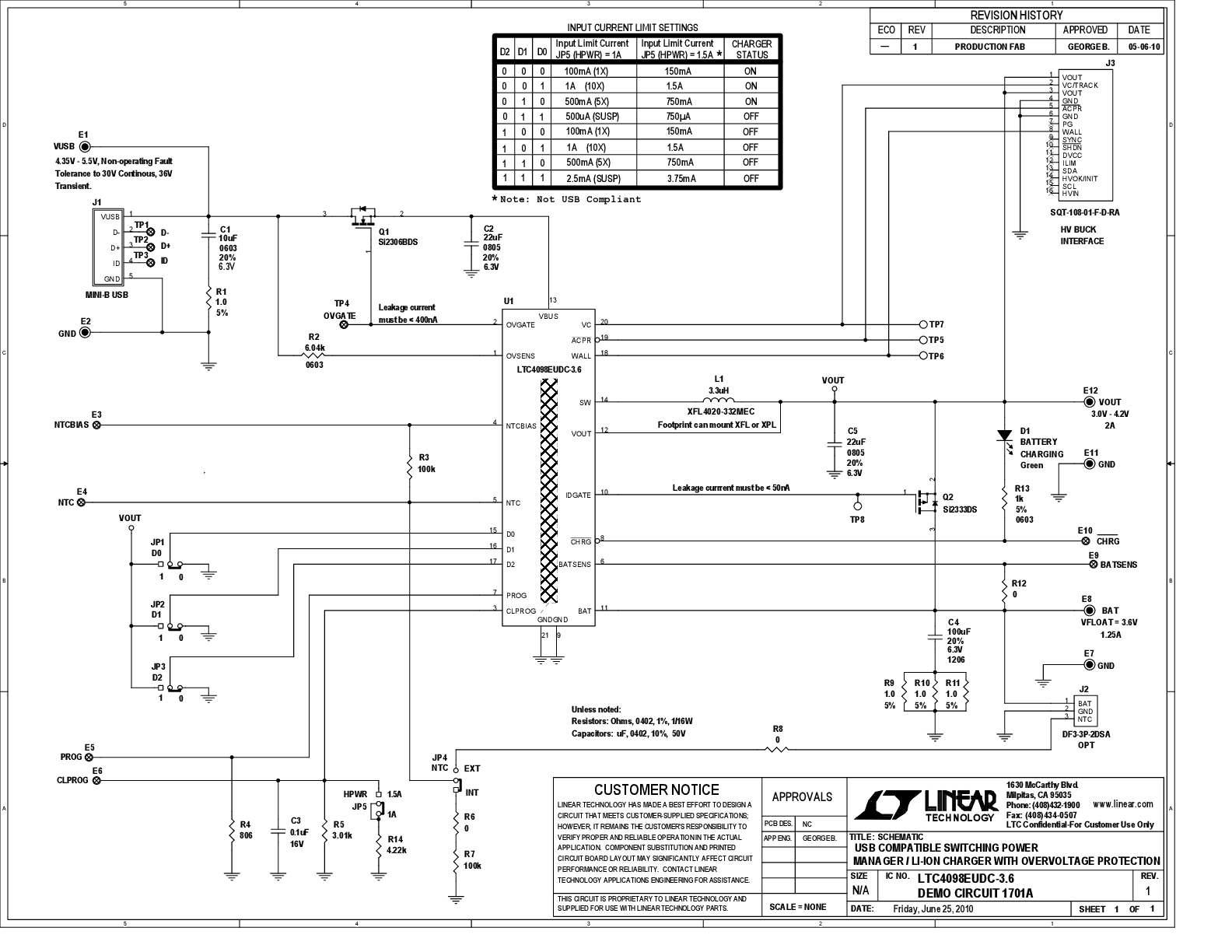

DC1701A
