概览
优势和特点
- 采用 3mm x 3mm DFN 封装并具集成型降压转换器的完整线性电池充电器
电池充电器：
- 恒定电流 / 恒定电压操作和热反馈功能使充电速率最大化并且无过热风险
- 用于充电终止的内部 4.5 小时安全定时器
- 5% 准确度的可编程充电电流高达 500mA
- C/10 充电电流检测输出
- 停机模式中的电源电流为 5µA
开关稳压器：
- 高效同步降压型转换器
- 300mA 输出电流 (恒定频率模式)
- 2.7V 至 4.5V 输入范围 (从 BAT 引脚受电)
- 0.8V 至 VBAT 输出范围
- MODE 引脚可选择固定 (2.25MHz) 恒定频率 PWM 模式或低 ICC (23µA) 突发模式 (Burst Mode®) 操作
- 停机模式中的 BAT 电流为 2µA
产品详情

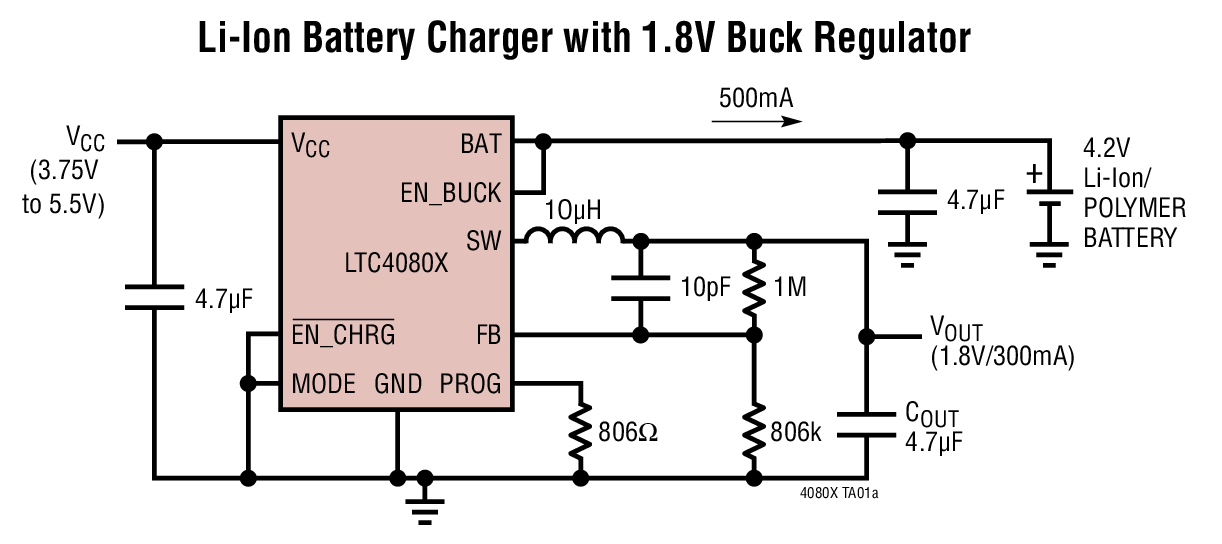

LTC®4080X 是一款用于给单节 4.2V 锂离子 / 锂聚合物电池充电的完整恒定电流 / 恒定电压线性电池充电器，其具有一个集成型 300mA 同步降压转换器。3mm x 3mm DFN 封装和低外部组件数目使得 LTC4080X 特别适合于便携式应用。而且，LTC4080X 还是专门为在 USB 电源规范内工作而设计的。
当充电电流降至其编程值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部 4.5 小时定时器负责终止充电周期。全功能 LTC4080X 电池充电器还包括自动再充电和用于限制浪涌电流的软起动功能。如果期望拥有涓流充电功能，请参见 LTC4080 的产品手册。

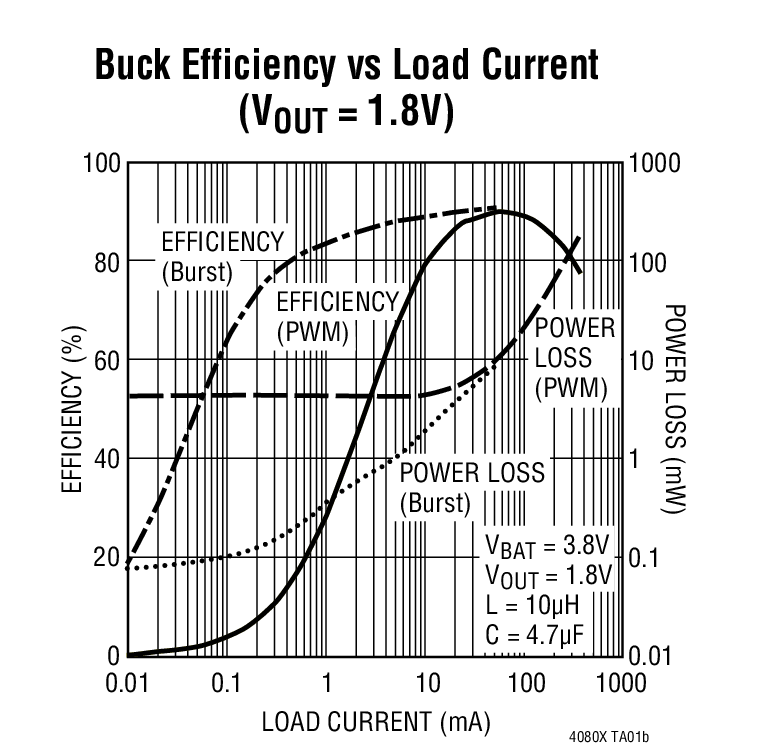

LTC4080X 集成了一个由 BAT 引脚供电的同步降压型转换器。其具有一个可调输出电压，并能够提供高达 300mA 的负载电流。另外，该降压型转换器还具有低电流高效率突发模式操作功能，可由 MODE 引脚来选择。

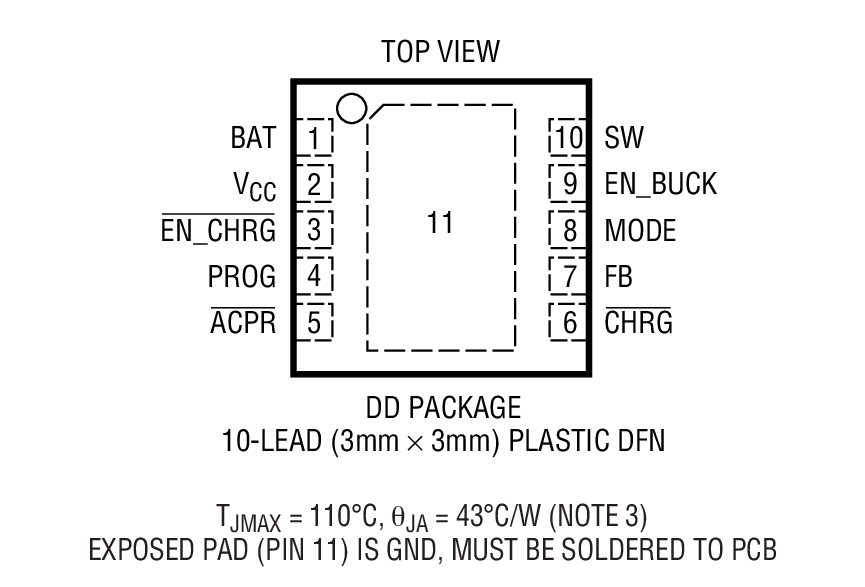

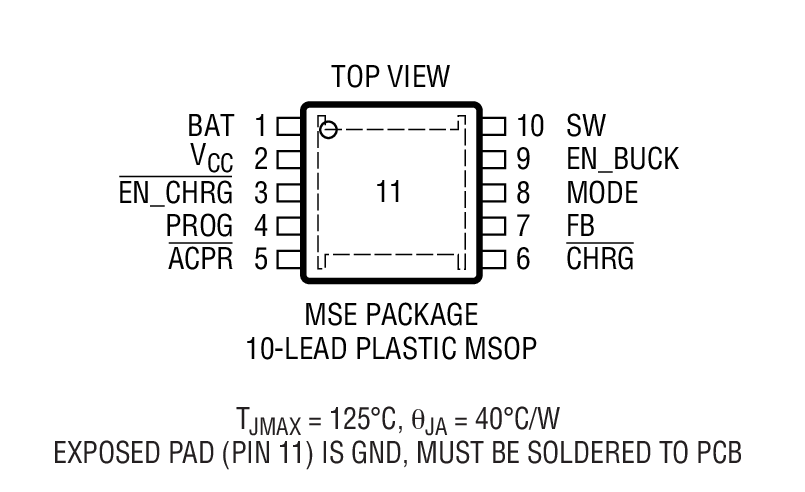

LTC4080X 采用 10 引脚、扁平 (仅高 0.75mm) 3mm x 3mm DFN 封装和 10 引脚MSE 封装。
应用
- 无线头戴式耳机
- 蓝牙应用
- 便携式 MP3 播放机
- 多功能腕表
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R540 Reliability Data3/26/2018PDF23 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4080XEDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4080XEDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4080XEMSE#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| LTC4080XEMSE#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R540 Reliability Data |
