特性
- 最大功率控制：可兼容太阳能板输入
- 当与一个 DC/DC 转换器搭配使用时可实现完整的高性能电池充电器
- 宽的输入和输出电压范围：3V 至 60V
- 输入理想二极管用于低损耗反向隔离和负载均分
- 输出理想二极管用于低损耗的 PowerPath™ 控制以及与电池的负载均分
- 可编程充电电流：±1% 准确度
- 准确度达 ±0.25% 的可编程浮置电压
- 可编程 C/X 或基于定时器的充电终止
- 用于适宜温度充电的 NTC 输入
- 28 引脚 4mm x 5mm QFN 封装或 SSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®4000-1 是一款高电压、高性能控制器，该器件可将许多外部补偿的 DC/DC 电源转换为具最大功率点控制功能的全功能电池充电器。与 LTC4000 不同的是，LTC4000-1 具有一个输入电压调节环路，而不是输入电流调节环路。
LTC4000-1 的电池充电器特点包括：准确 (±0.25%) 的可编程浮置电压、可选的定时器或电流充电终止、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电、失效电池检测以及状态指示器输出功能。另外，电池充电器还具有精准的电流检测能力，可为大电流应用提供较低的检测电压。
LTC4000-1 支持智能型电源通路 (PowerPath) 控制。一个外部 PFET 用于提供低损耗反向电流保护。另一个外部 PFET 则负责提供电池的低损耗充电或放电。这第二个 PFET 还有助于实现一种 “即时接通” 功能，即使在与一个严重放电或发生短路故障的电池相连接的情况下，此项功能也可提供即时的下游系统电源。
LTC4000-1 采用扁平的 28 引脚 4mm x 5mm QFN 封装和 SSOP 封装。
Applications
- 太阳能供电型电池充电器系统
- 具高阻抗输入电源 (例如：燃料电池或风力涡轮机) 的电池充电器
- 配备电池的工业或便携式军用设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4000-1
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
用户手册
2
1.00M
208.00K
可靠性数据
1
152.74 K
技术文章
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 2
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4000EGN-1#PBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC4000EGN-1#TRPBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC4000EUFD-1#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC4000EUFD-1#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC4000IGN-1#PBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC4000IGN-1#TRPBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC4000IUFD-1#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC4000IUFD-1#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
- LTC4000EGN-1#PBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000EGN-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000EUFD-1#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000EUFD-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000IGN-1#PBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000IGN-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000IUFD-1#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4000IUFD-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC4000EGN-1#PBF
量产
LTC4000EGN-1#TRPBF
量产
LTC4000IGN-1#PBF
量产
LTC4000IGN-1#TRPBF
量产
8月 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC4000EGN-1#PBF
量产
LTC4000EGN-1#TRPBF
量产
LTC4000IGN-1#PBF
量产
LTC4000IGN-1#TRPBF
量产
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC4000EUFD-1#PBF
量产
LTC4000EUFD-1#TRPBF
量产
LTC4000IUFD-1#PBF
量产
LTC4000IUFD-1#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC4000EGN-1#PBF
量产
LTC4000EGN-1#TRPBF
量产
LTC4000IGN-1#PBF
量产
LTC4000IGN-1#TRPBF
量产
8月 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC4000EGN-1#PBF
量产
LTC4000EGN-1#TRPBF
量产
LTC4000IGN-1#PBF
量产
LTC4000IGN-1#TRPBF
量产
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC4000EUFD-1#PBF
量产
LTC4000EUFD-1#TRPBF
量产
LTC4000IUFD-1#PBF
量产
LTC4000IUFD-1#TRPBF
量产
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
评估套件 3
DC1830B-D
LTC4000-1 Battery Charger Controller and PowerPath Manager with Maximum Power Point Control
产品详情
Demonstration circuit 1830B is a battery charger controller and PowerPath™ manager with maximum power point control (MPPC) featuring the LTC4000-1. MPPC extracts near maximum power from high impedance sources such as solar panels, wind turbines or fuel cells. MPPC is achieved by means of an input voltage regulation control loop. This board should be connected to a front-end DC/DC power supply for a complete charger solution.
资料

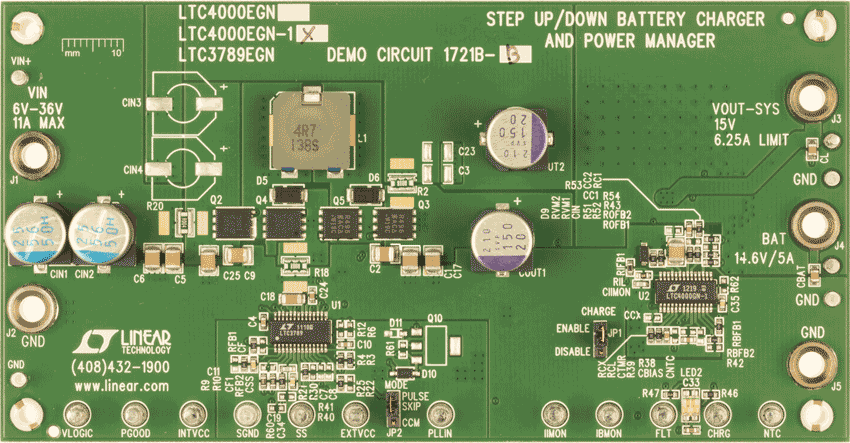

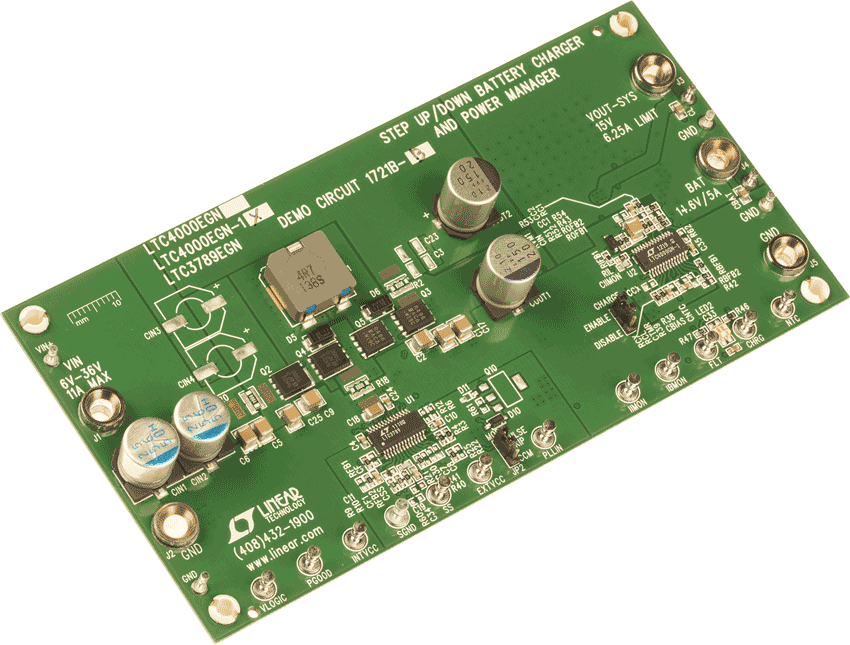

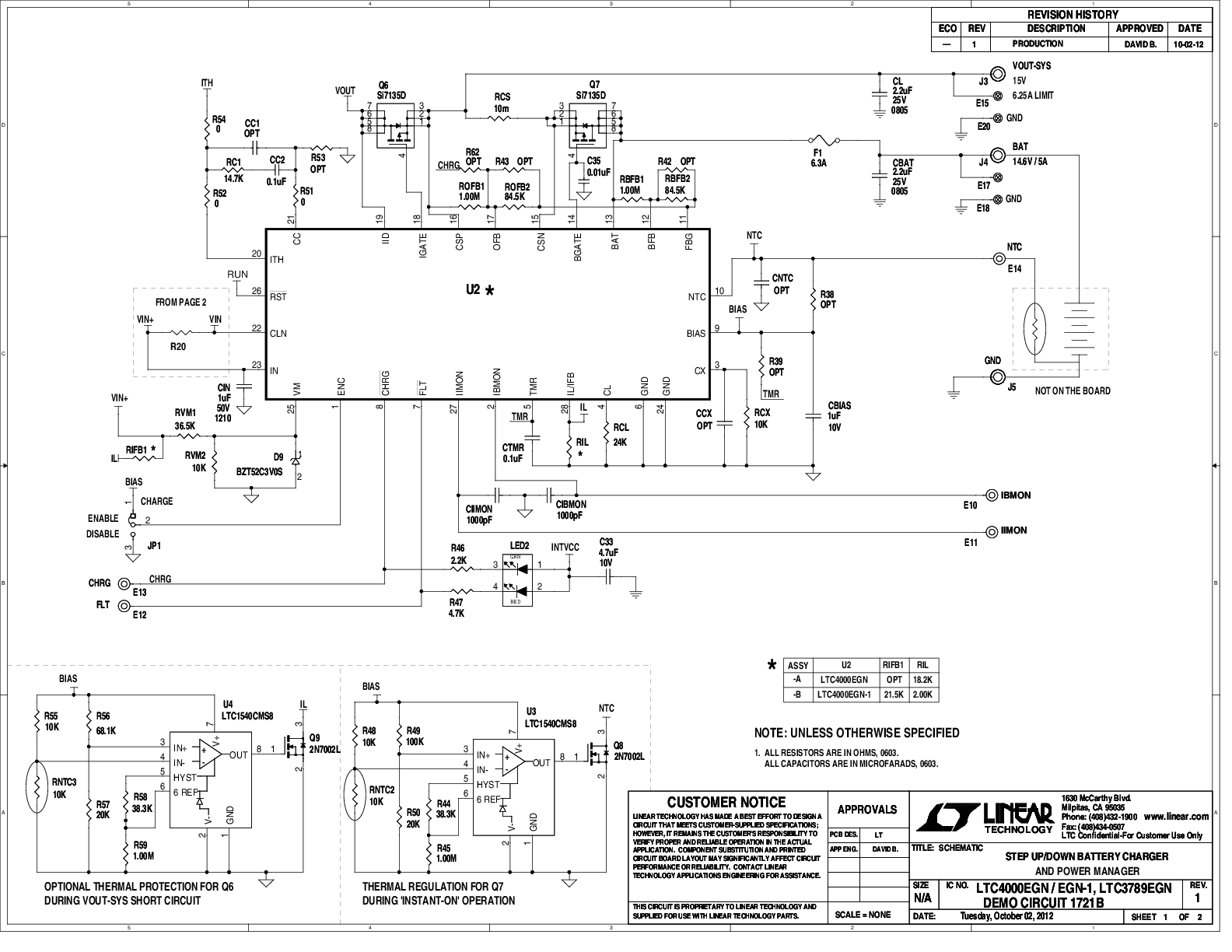

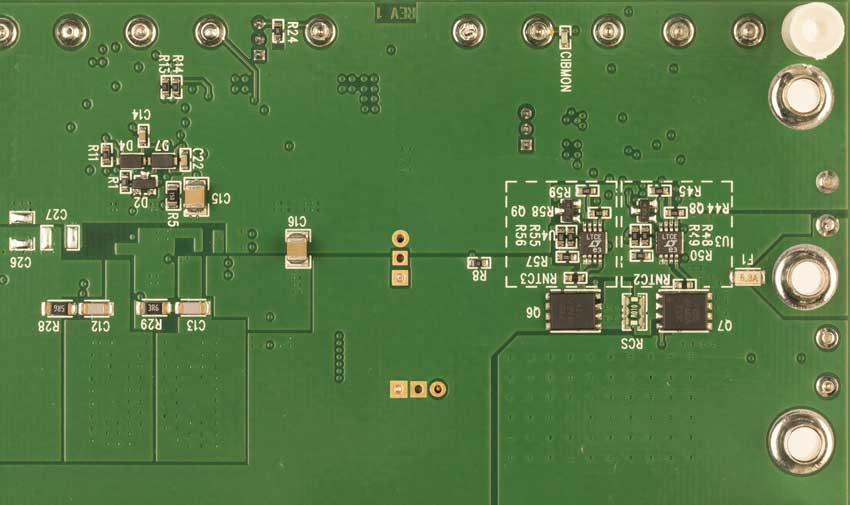

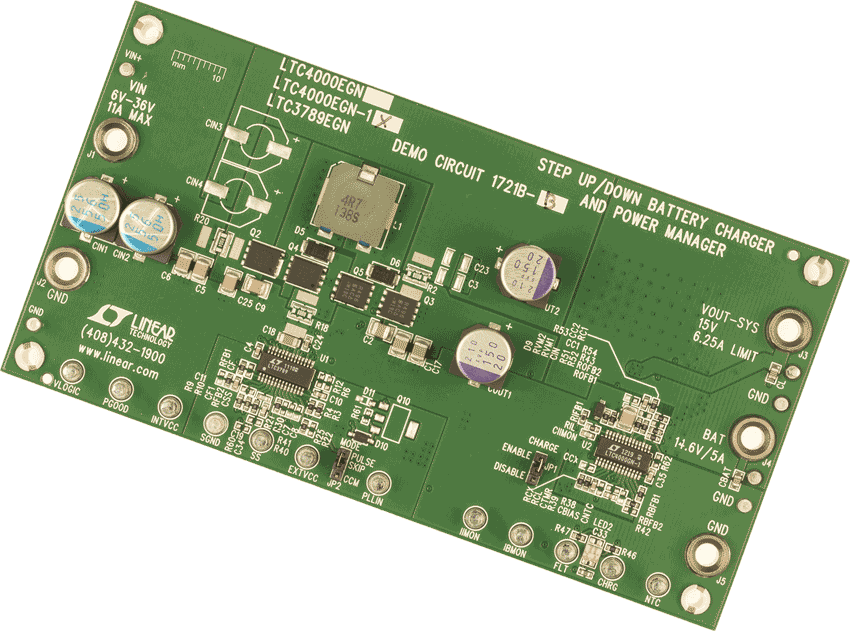

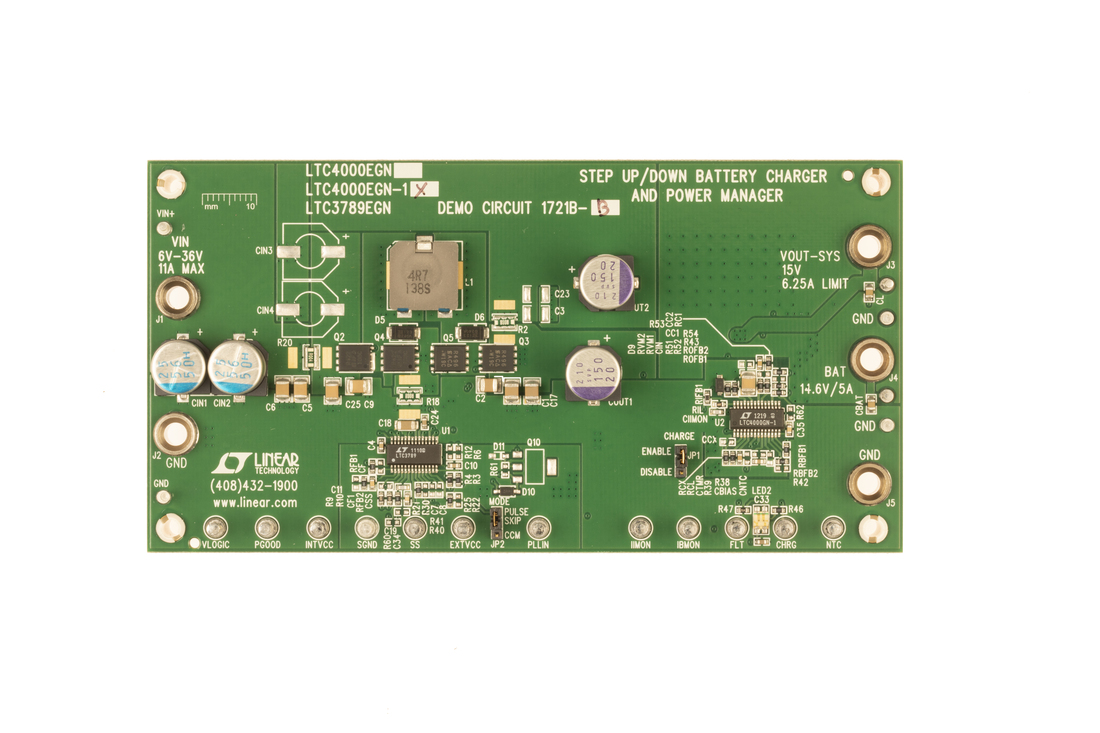

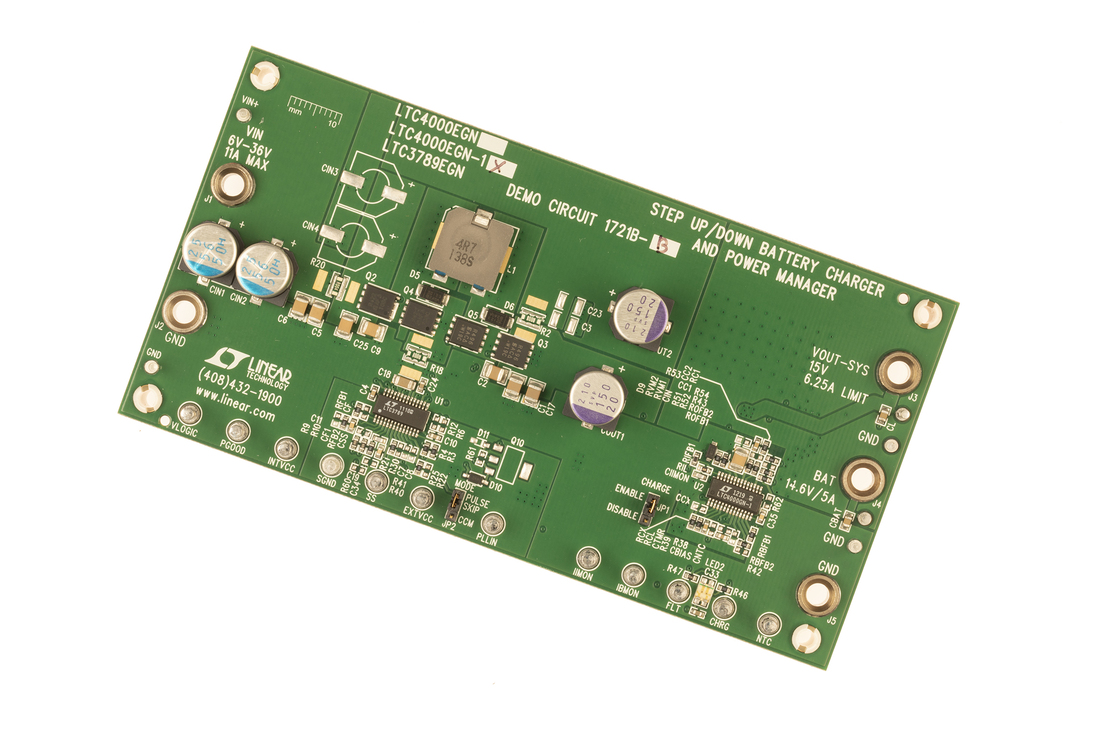

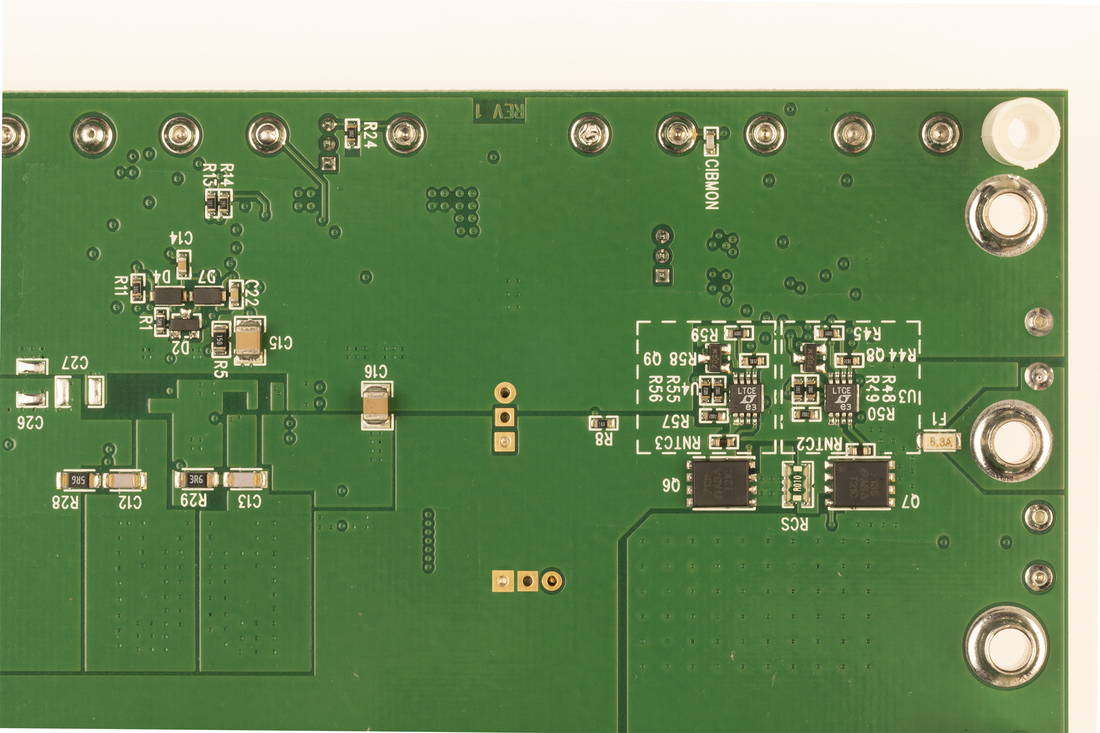

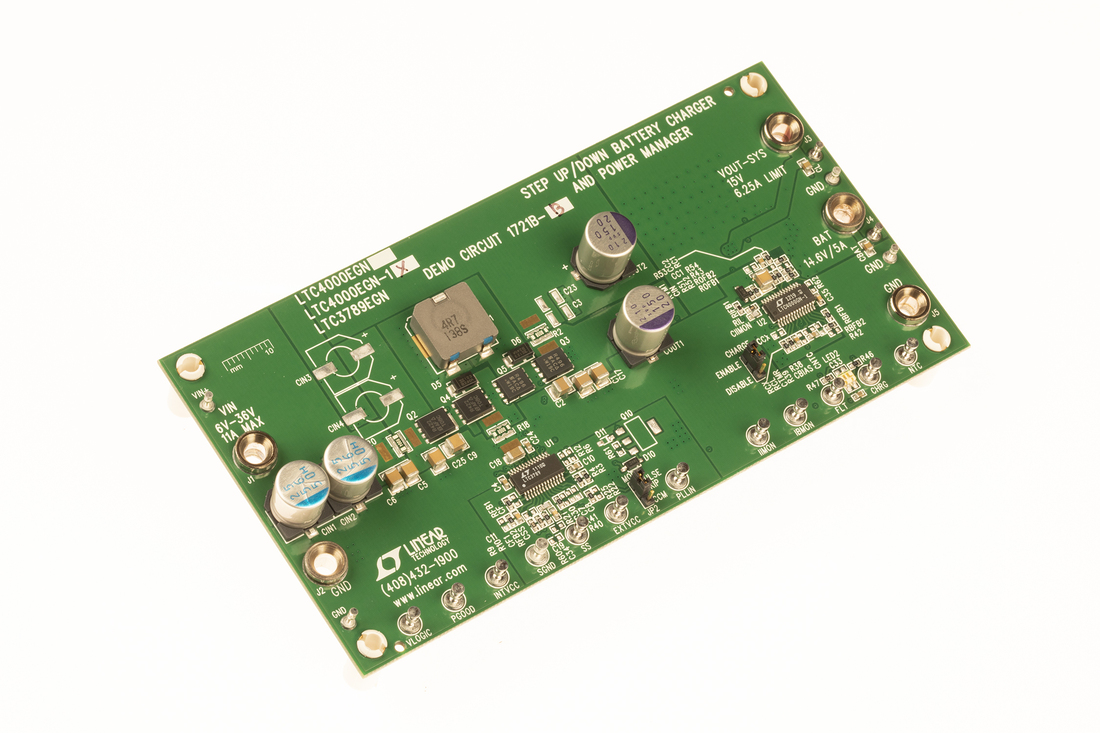

DC1721B-B
LTC4000-1 Demo Board | 6V ≤ VIN ≤ 36V, Buck-Boost Battery Charger Controller with MPPC and PowerPath Manager, VOUT = 14.6V @ 5A
产品详情
Demonstration circuit 1721B is a 14.6V, 5A battery charger and PowerPath™ manager with 6VIN to 36VIN buck-boost converter featuring the LTC4000-1/LTC3789, targeted at 4-cell LiFePO4 applications. The LTC4000-1 has an input voltage regulation loop for Maximum Power Point Control (MPPC). MPPC extracts near maximum power from high impedance sources such as solar panels, wind turbines, or fuel cells.
The output of this demo board was specifically tailored for a Tenergy 10A-hour battery, P/N 30207. Other voltages can be set by changing ROFB2 and RBFB2. The desired nominal voltage can be accurately trimmed by using trim resistors R42 and R43. For example, for 14.4V battery float voltage, change ROFB2 and RBFB2 to 86.6k, and add 7.5M at R42 and R43 for greater set point accuracy.
This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these ICs in a buck-boost converter battery charger, intelligent PowerPath manager, and power supply. It operates at 400kHz and produces a regulated 5A/14.6V battery charger output as well as a system output of up to 6.25A from an input voltage range of 6V to 36V: suitable for a wide variety of portable applications including instruments, industrial equipment, power tools, and computers.
资料

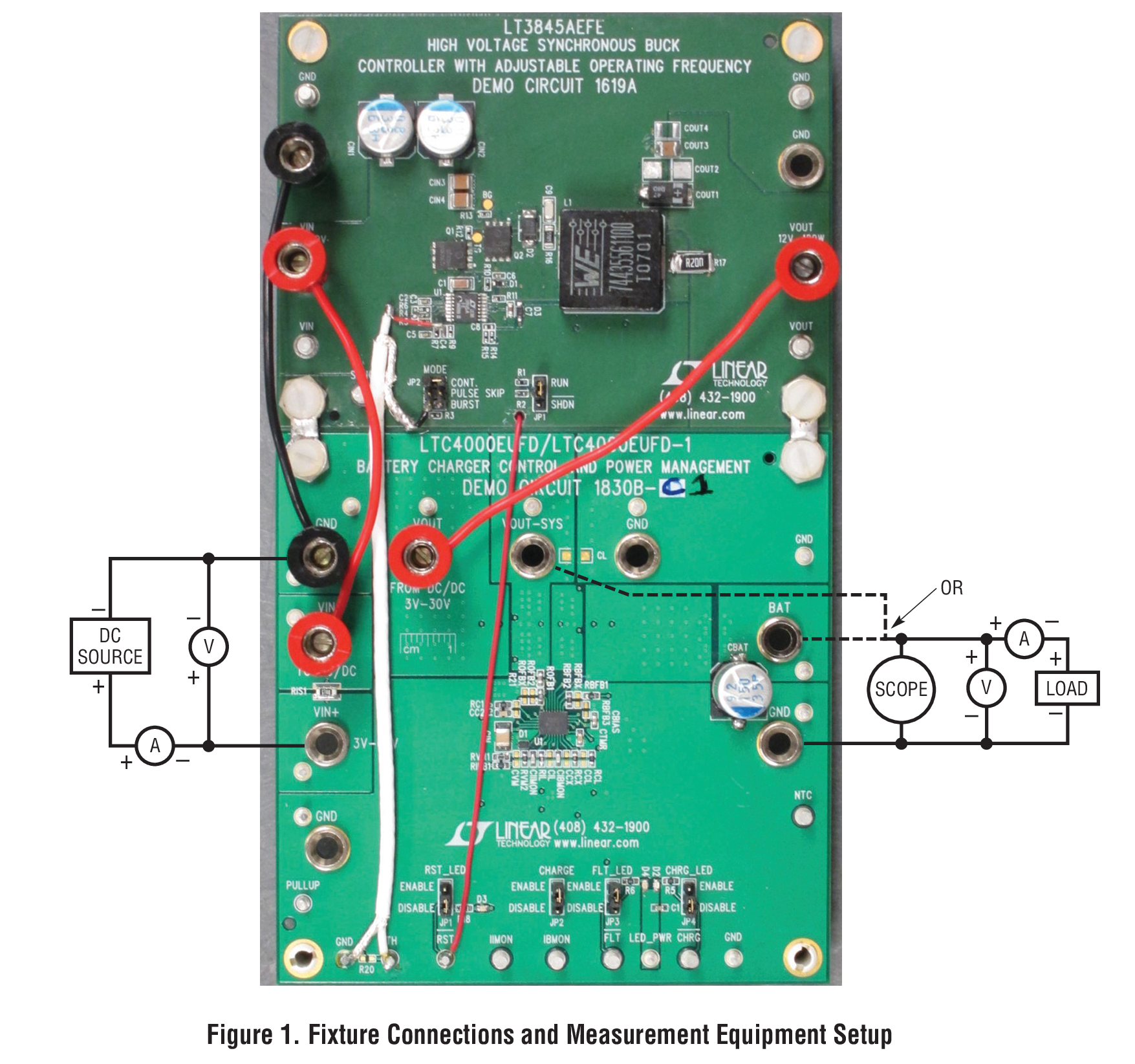

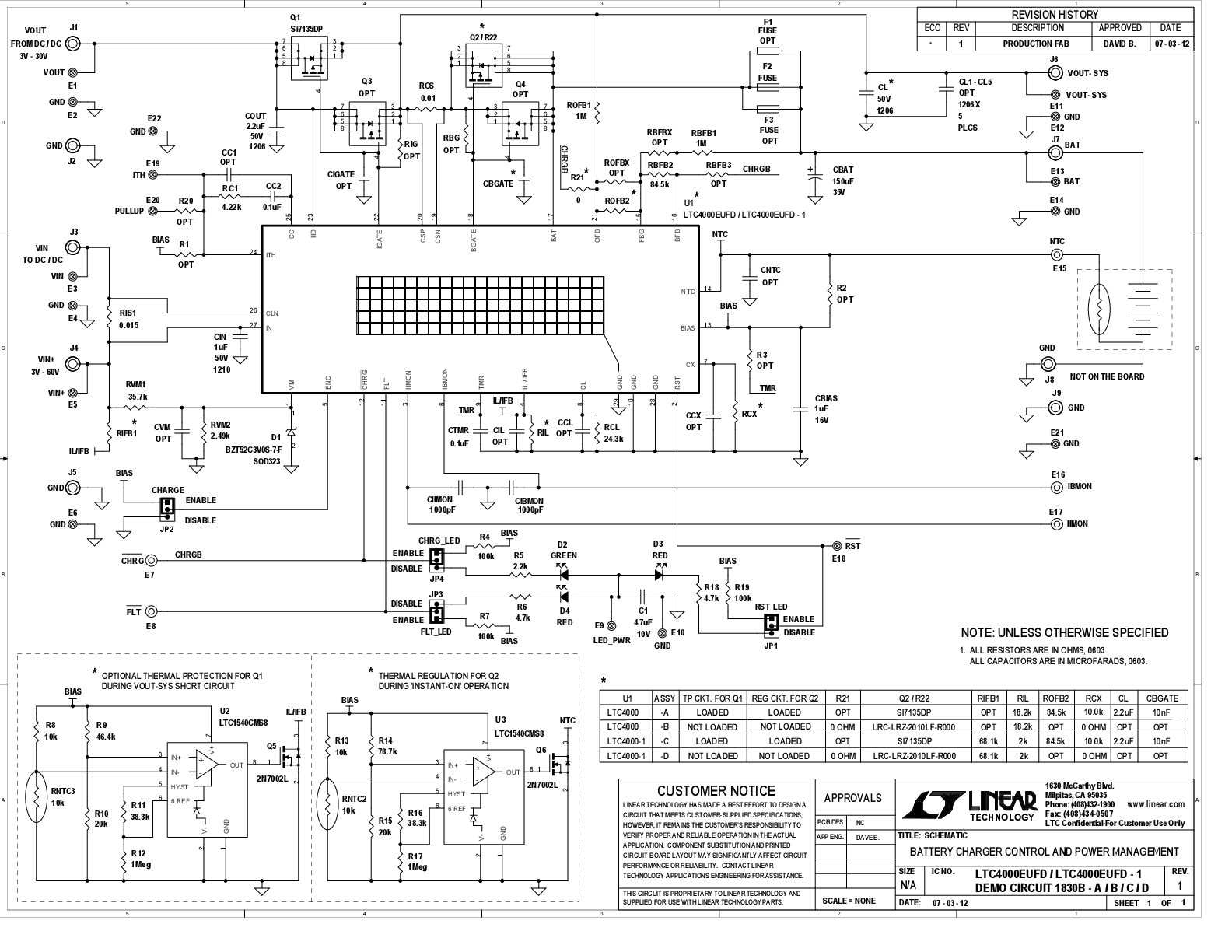

DC1830B-C
LTC4000EUFD-1 Demo Board I 20V ≤ VIN ≤ 60V, Battery Charger Controller and PowerPath Manager, MPPC, VOUT = 14.6V @ 5A
产品详情
Demonstration circuit 1830B is a battery charger controller and PowerPath™ manager with maximum power point control (MPPC) featuring the LTC4000-1. MPPC extracts near maximum power from high impedance sources such as solar panels, wind turbines or fuel cells. MPPC is achieved by means of an input voltage regulation control loop. This board should be connected to a front-end DC/DC power supply for a complete charger solution.
资料
