LTC3625

具自动电池平衡功能的 1A、高效率、两节超级电容器充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品模型 8
特性
  • 两个串联超级电容器的高效率升压/降压充电
  • 自动电池平衡可防止电容器在充电期间出现过压状况
  • 高达 500mA (单个电感器)、1A (双电感器) 的可编程充电电流
  • VIN = 2.7V 至 5.5V
  • 每节超级电容器可选的 2.4V/2.65V 稳压 (LTC3625)
  • 每节超级电容器可选的 2V/2.25V 稳压 (LTC3625-1)
  • 低的无负载静态电流:23μA
  • 在停机模式中 IVOUT、IVIN < 1μA
  • 扁平 12 引脚 3mm x 4mm DFN 封装



更多细节
show more Icon

LTC®3625/LTC3625-1 是可编程超级电容器充电器,专为从一个 2.7V 至 5.5V 输入电源将两个串联超级电容器充电至一个固定输出电压 (可选择 4.8V/5.3V 或 4V/4.5V) 而设计。自动电池平衡功能可在实现充电速率较大化的同时防止任一个超级电容器遭受过压损坏。无需使用平衡电阻器。

高效率、高充电电流、低静态电流和极低的外部组件数目 (一个电感器、VIN 上的一个旁路电容器和一个编程电阻器) 使得 LTC3625/LTC3625-1 非常适合小外形的后备或高峰值功率系统。

充电电流/最大输入电流水平利用一个外部电阻器来设置。当输入电源拿掉和/或 EN 引脚为低电平时,LTC3625/LTC3625-1 将自动进入一种低电流状态,此时从超级电容器吸收的电流小于 1μA。

LTC3625/LTC3625-1 采用紧凑型 12 引脚3mm x 4mm x 0.75mm DFN 封装。




应用

  • 服务器、RAID 系统、海量存储器、高电流后备电源
  • 固态硬盘驱动器
  • 无线功率表
  • 高峰值功率升压电源



产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3625EDE#PBF
  • HTML
  • HTML
LTC3625EDE#TRPBF
  • HTML
  • HTML
LTC3625EDE-1#PBF
  • HTML
  • HTML
LTC3625EDE-1#TRPBF
  • HTML
  • HTML
LTC3625IDE#PBF
  • HTML
  • HTML
LTC3625IDE#TRPBF
  • HTML
  • HTML
LTC3625IDE-1#PBF
  • HTML
  • HTML
LTC3625IDE-1#TRPBF
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 2

reference details image

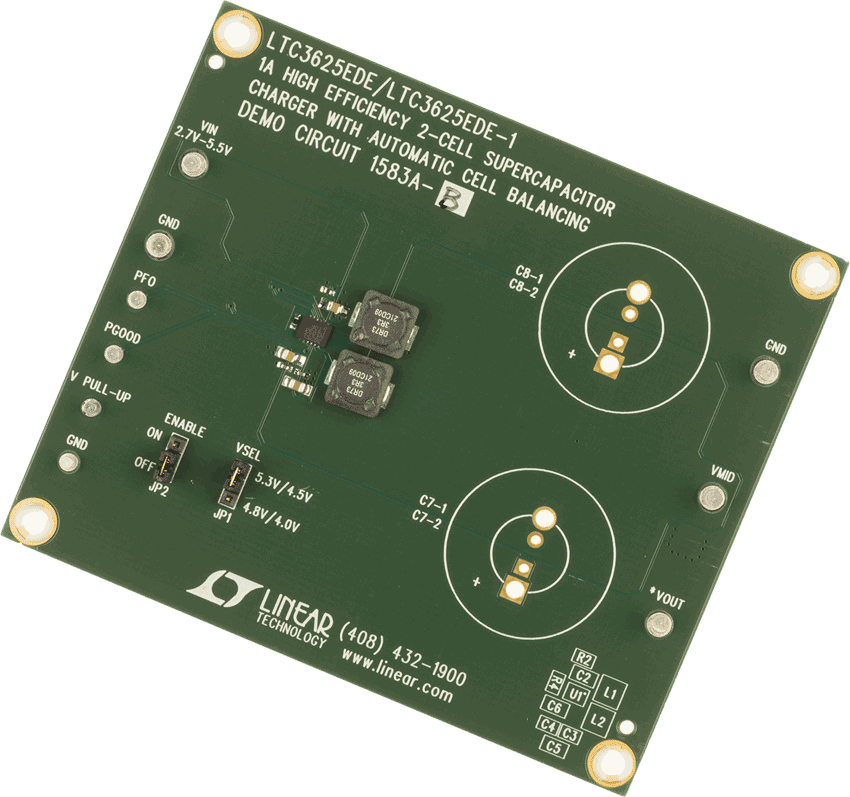

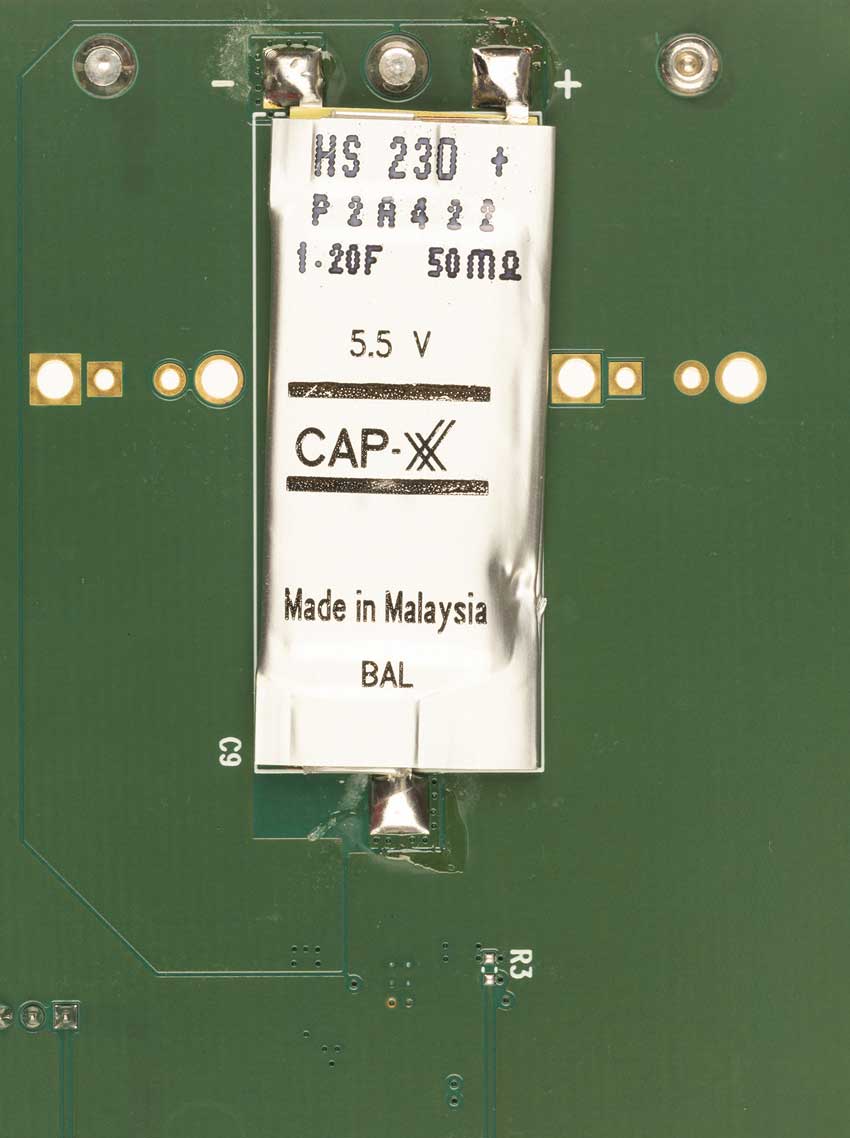

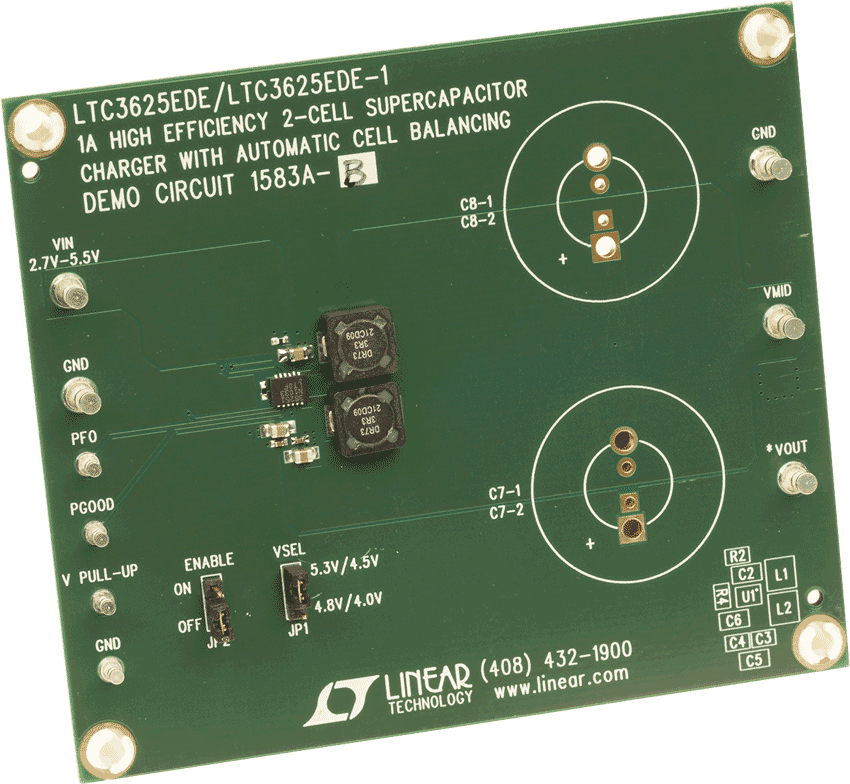

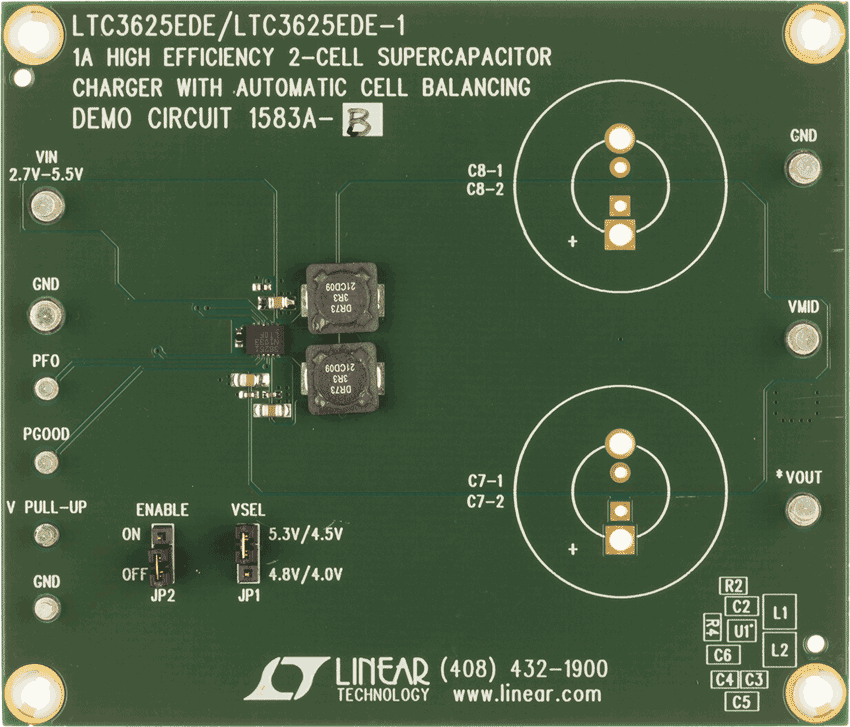

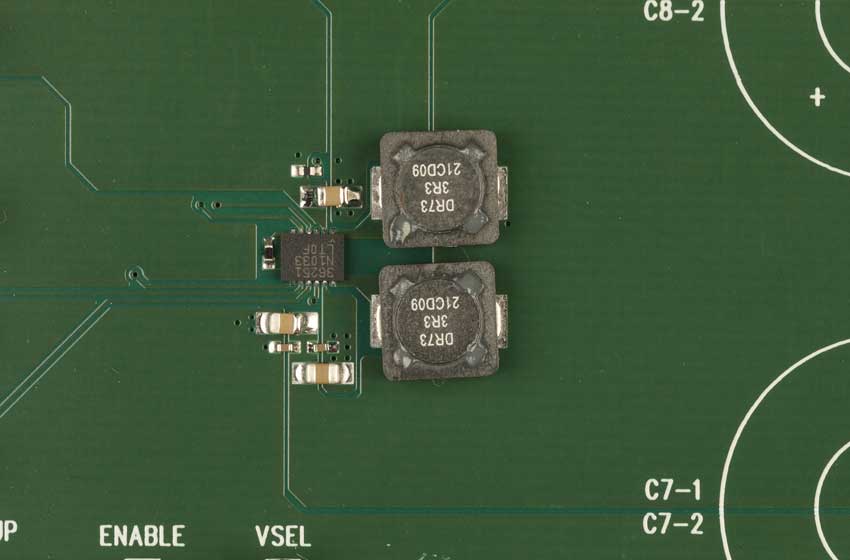

DC1583A-B

LTC3625-1EDE Demo Board | VIN = 2.7V to 5.5V, VOUT = 4.5V or 4.0V @ IOUT up to 1A

zoom

DC1583A-B

LTC3625-1EDE Demo Board | VIN = 2.7V to 5.5V, VOUT = 4.5V or 4.0V @ IOUT up to 1A

LTC3625-1EDE Demo Board | VIN = 2.7V to 5.5V, VOUT = 4.5V or 4.0V @ IOUT up to 1A

产品详情

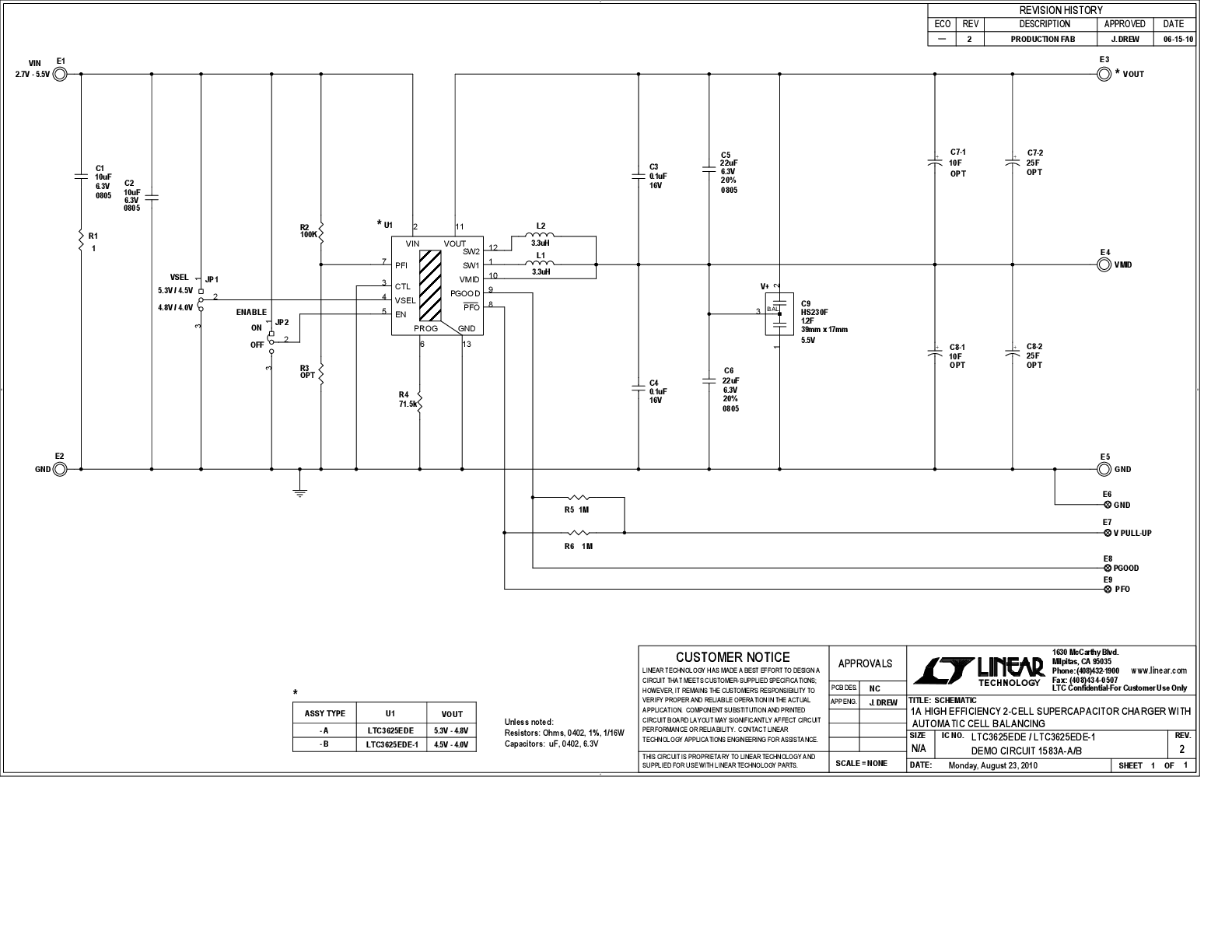

Demonstration circuit 1583A is a 1A high efficiency 2-Cell supercapacitor charger with automatic cell balancing featuring the LTC3625/LTC3625-1. The LTC3625/LTC3625-1 are step-up/step-down programmable supercapacitor chargers designed to charge two supercapacitors in series to a fixed voltage of 5.3V or 4.8V (LTC3625), or 4.5V or 4.0V (LTC3625-1) from a 2.7V to 5.5V input supply. Automatic cell balancing is achieved during the charging phase, preventing overvoltage damage to either supercapacitor while maximizing charge rate.

reference details image

DC1583A-A

LTC3625EDE演示板 | VIN = 2.7V至5.5V,VOUT = 5.3V/4.8V(IOUT最高可达1A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
