概览

优势和特点

  • 可从交流适配器和 USB 输入给单节锂离子电池充电
  • 输入电源的自动检测和选择
  • 采用交流适配器输入时可编程充电电流高达 950mA
  • 可调输入、高效率 600mA 同步 DC/DC 转换器
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 热调整功能可在无过热危险的情况下实现充电速率的较大化
  • 准确度达 ±0.6% 的预设充电电压
  • 可编程充电电流终止功能
  • 1.5MHz 恒定频率操作 (降压型转换器)
  • 停机模式中的 18µA USB 静态电流
  • “电源接入”状态输出
  • 充电状态输出
  • 自动再充电
  • 采用耐热性能增强型、扁平 (仅高 0.75mm) 16 引脚 (5mm x 3mm) DFN 封装

产品详情

LTC®3550 是一款具有一个 600mA 单片式同步降压型转换器的独立型线性充电器。此器件能够从交流适配器和 USB 输入对单节锂离子电池进行充电。该充电器可自动地选择合适的电源用于充电。

内部热反馈电路可调整电池充电电流,以在高功率工作或高环境温度条件下保持恒定的芯片温度。浮动电压固定在 4.2V,而充电电流利用外部电阻器进行设置。当充电电流在达到最终浮动电压之后降至编程充电终止门限以下时,LTC3550 将终止充电周期。在两个输入端都被加电的情况下,可将 LTC3550 置于停机模式,从而把 DCIN 电源电流减小至 20µA、USBIN 电源电流减至 10µA、和电池漏电流减小至低于 2µA。

DC/DC 转换器开关频率在内部设定为 1.5MHz,因而允许使用小的表面贴装型电感器和电容器。


Vout
LTC3550 可调
LTC3550-1 1.875V




应用

  • 蜂窝电话

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

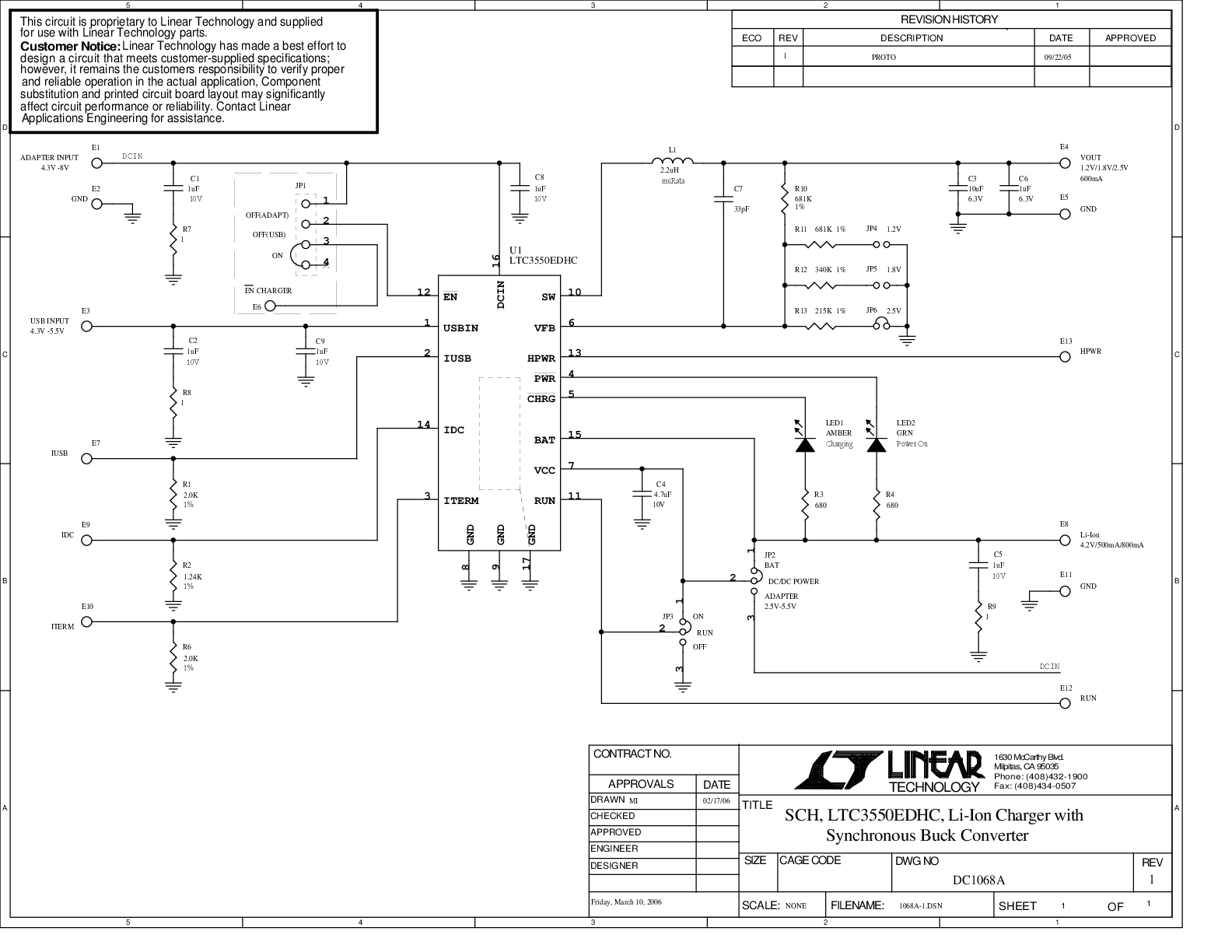

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3550
LTC3550-1

配套产品推荐

LTC3550 配套产品

推荐 相关器件
