特性
- 可产生用于小型/中型 TFT 显示器的 3 个可调、低噪声电源轨
- 可驱动多达 10 个白光 LED
- LED 调光和开路保护
- 受控的上电/断电排序
- 1.5MHz 固定频率、低噪声操作
- VIN 范围为 2.5V 至 6V,VOUT 范围为 3V 至 6V
- TFT 电源效率高达 90%
- LED 电源效率高达 78%
- 两个独立使能的 LED 串
- 200:1 的 True Color PWM™ 调光
- 纤巧型外部解决方案
- 24 引脚 QFN 封装 (4mm x 4mm x 0.75mm)
一个 1.5MHz 同步升压型转换器可产生一个高达 6.0V 的可编程低噪声、高效率 25mA TFT 电源。已调、低纹波充电泵用于产生高达 +20V 和 –20V 的电压 (在 2mA)。输出排序在内部进行控制,旨在确保正确的初始化以及停机模式中 LCD 屏的快速放电。
第二个 1.5MHz 升压型转换器用于给一串或两串 LED (每串具有多达 5 个串联的LED) 供电。LED 电流和显示器亮度可采用模拟或数字方法在一个很宽的范围内控制 (高达 25mA)。
LTC3524 采用 4mm x 4mm 24 引脚 QFN 封装,因而较大限度地缩减了总体解决方案的占板面积。
应用
- PDA、掌上型电脑
- 数码相机和摄像机
- 手持式 GPS
- 便携式仪器显示屏
- 便携式媒体播放器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3524
文档
筛查
1 应用
数据手册
2
可靠性数据
1
27.83 K
设计笔记
3
用户手册
1
595.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3524EUF#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3524EUF#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
|
- LTC3524EUF#PBF
- 引脚/封装图-中文版
- 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3524EUF#TRPBF
- 引脚/封装图-中文版
- 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3524EUF#PBF
量产
LTC3524EUF#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3524EUF#PBF
量产
LTC3524EUF#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC1121A
LTC3524EUF | Five Output Power Supply and LED Driver for Small to Medium TFT-LCDs
产品详情

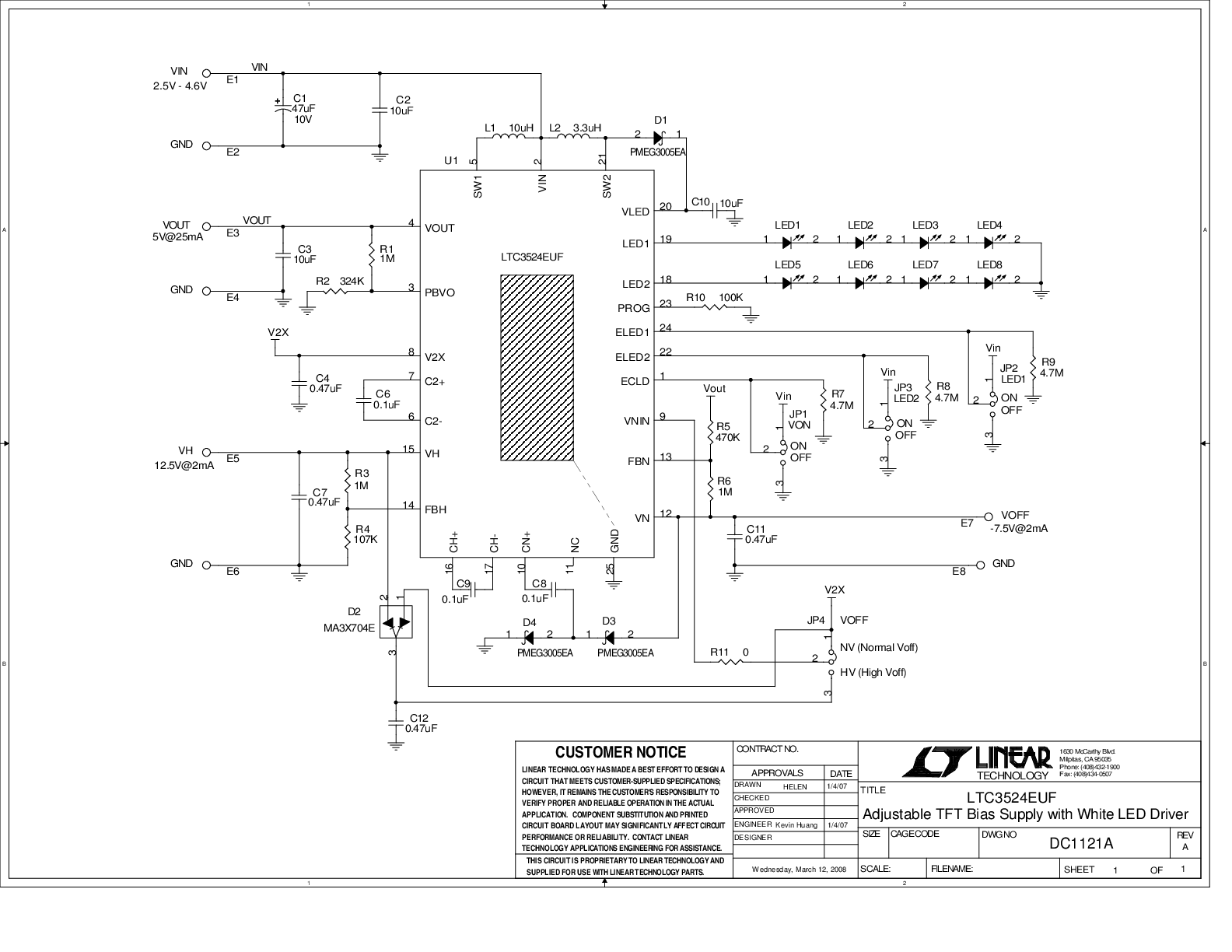

DC1121A: Demo Board for LTC3524 - Adjustable TFT Bias Supply with WLED Driver
