优势和特点

  • 可在两节电池、USB 和 AC 墙上适配器输入电源之间实现无缝切换
  • 主输出:固定的 3.3V 输出
  • 内核输出:可调范围从 0.8V 至VBATT(MIN)
  • 热插拔 (Hot SwapTM) 输出用于存储卡
  • 在停机期间所有输出均放电至地电位
  • 电源排序:主输出和热插拔输出在内核输出之后上升
  • 准确的 USB 电流限制
  • 高频操作:1MHz
  • 高效率:达 92%
  • 小外形 (4mm x 4mm x 0.75mm) 24 引脚 QFN 封装
      

产品详情

LTC®3456 是一款完整的电源管理系统 IC,其专为多种便携式应用而优化。该器件可产生两个单独的电源轨:一个 3.3V (固定) 主电源和一个 1.8V (可调) 内核电源。此外,LTC3456 还包含一个 USB 电源管理器、一个热插拔输出、一个低电池电量指示器和一个始终保活的 VMAX 输出。LTC3456按照以下优先级次序从三种电源的其中一种获取功率:墙上适配器、USB 端口或两节碱性 / NiCd / NiMH 电池。根据 USBHP 引脚的状态,从 USB 端口吸收的电流被准确地限制为 100mA 或 500mA。

主开关电源和内核开关电源均为高效率、1MHz 固定频率 PWM 转换器。LTC3456 可提供小外形 (4mm x 4mm x 0.75mm) 24 引脚 QFN 封装,因而非常适合对空间敏感的便携式设备。

应用

  • GPS 便携式导航器
  • MP3 播放机
  • 数码相机
  • 手持式计算机

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

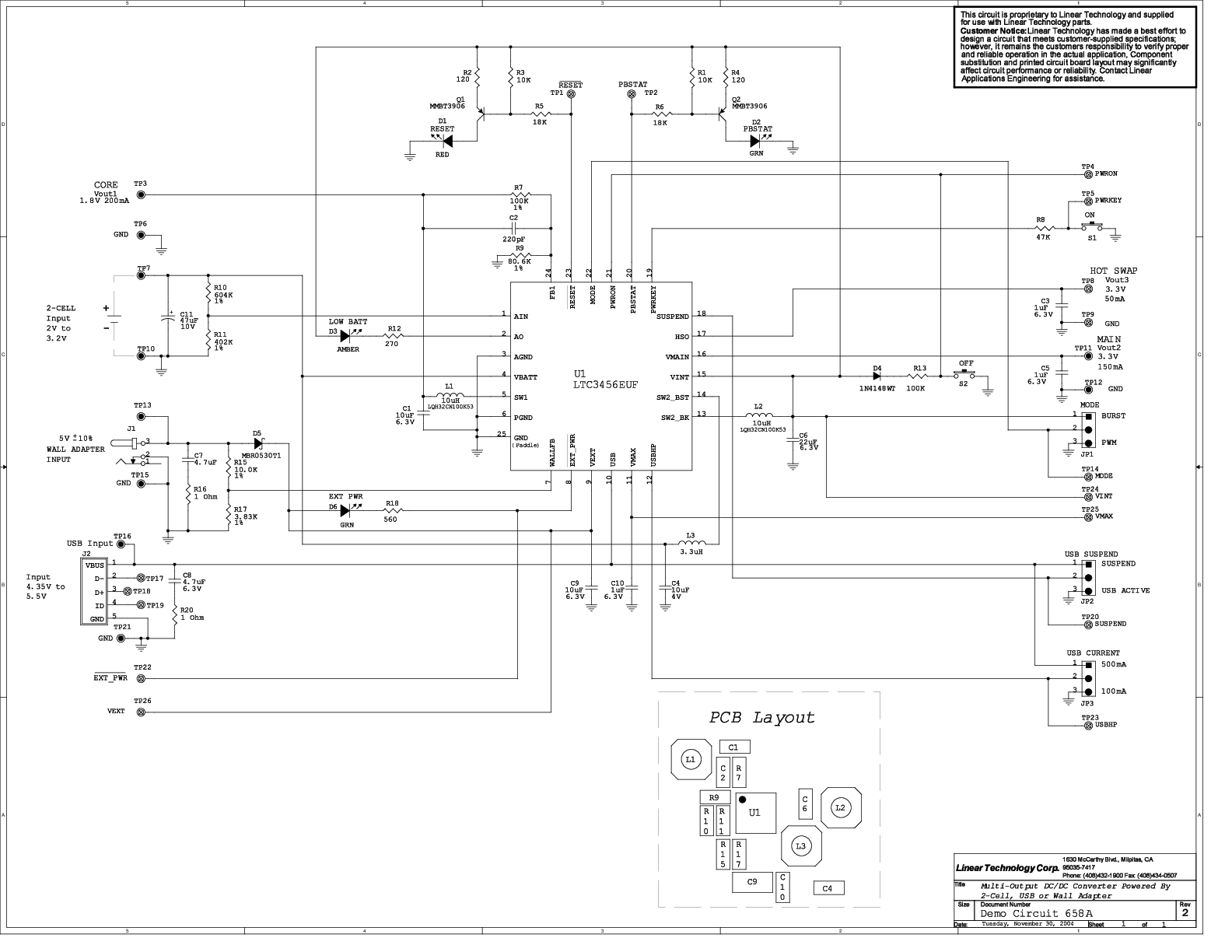

评估套件 (1)
