LTC3337

具有精密库伦计数器的原电池SOH监控器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 电池输入电压范围:1.8V至5.5V
  • 静态电流:100nA
  • 8个原电池峰值输入限流值:5mA/10mA/15mA/20mA/25mA/50mA/75mA/100mA
  • 原电池SOH监控器
    • 集成库仑计数器(Q)
    • 另有针对电池电压(V)、电池阻抗(Z)和温度(T)的监控器
  • 对原电池电流(BAT_IN)或负载电流(BAT_OUT)进行计数
  • 集成±10mA超级电容平衡器
  • 可编程库伦计数器预分频器,适合各种电池尺寸
  • 具有中断输出的可编程放电警报阈值
  • 具有中断输出的可编程放电警报阈值
  • I2C接口
  • 小型12引脚2mm × 2mm LFCSP和16引脚1.64mm × 1.64mm WLCSP封装
更多细节
show more Icon

LTC3337是一款具有内置精密库仑计数器的原电池健康状态 (SOH) 监视器。它设计为与原电池串联,相关串联电压降很小。获得专利的无限动态范围库仑计数器记录所有累积的电池放电,并将其存储在可通过I2C接口访问的内部寄存器中。基于此充电状态 (SOC) 的放电警报阈值可编程。当达到阈值时,IRQ引脚产生中断。库仑计数器的精度低至空载也保持恒定。

LTC3337还集成了额外的SOH监控,并通过I2C测量和报告:电池电压、电池阻抗和温度。

为适应各种原电池输入,可通过引脚,在5mA至100mA之间选择峰值输入限流值。

可针对BAT_IN或BAT_OUT引脚进行库仑计算,具体取决于AVCC引脚连接。

针对输出端使用两个超级电容器(可选)堆叠的应用提供了BAL引脚。

LTC3337提供12引脚2mm × 2mm LFCSP和16引脚1.64mm × 1.64mm WLCSP两种封装。

应用

  • 低功耗原电池供电系统(例如,1× LiSOCl2,2–3×碱性电池)
  • 远程工业传感器(例如:仪表、警报)
  • 资产跟踪器
  • 电子门锁
  • “保护有效”电源/备用电池
  • SmartMesh®应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3337ACBZ-R7
  • HTML
  • HTML
LTC3337ERC#TRMPBF
  • HTML
  • HTML
LTC3337ERC#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2973A

LTC3337 | 带精密库仑计数器的初级电池SOH监测器

zoom

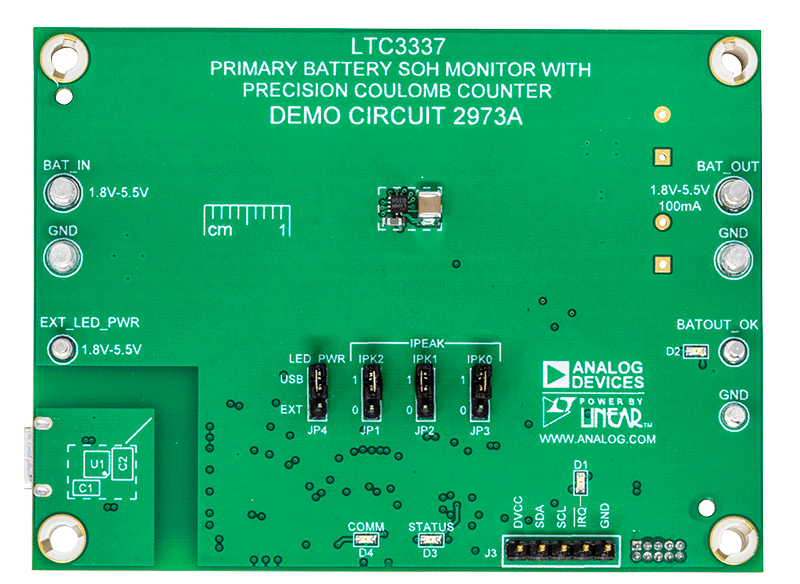

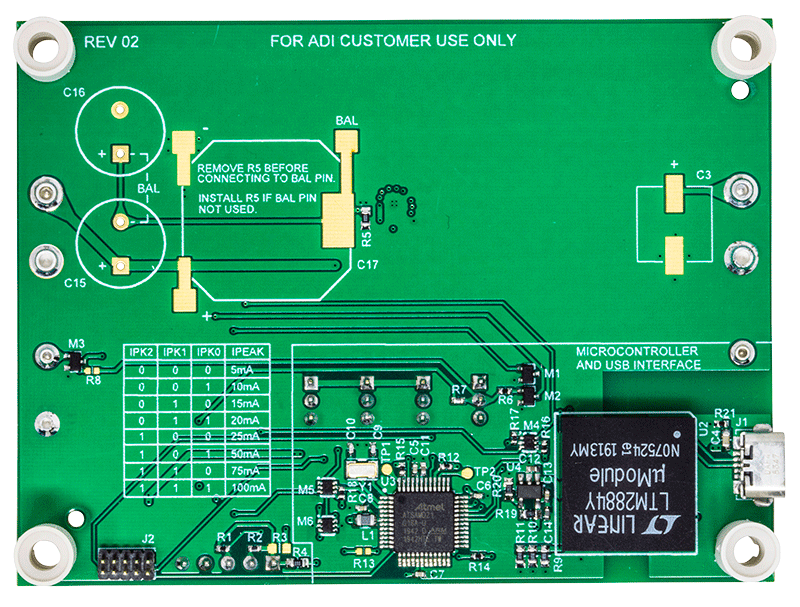

DC2973A

LTC3337 | 带精密库仑计数器的初级电池SOH监测器

LTC3337 | 带精密库仑计数器的初级电池SOH监测器

产品详情

演示电路2973A展示了LTC3337初级电池健康状态 (SOH) 监视器,该监视器具有精确的库仑计数器,以可配置的峰值限流值运行。LTC3337支持1.8V至5.5V的输入电压和高达100mA的峰值电流以及100nA的静态电流。库仑计数、电池电压和电池串联电阻 (BSR) 是可测量的,可用于量化电池的充电状态和健康状况。

DC2973A展示了LTC3337最高功率配置下的简单布局。电路可以降到更低的IPEAK电平。演示板可以使用微型USB电缆直接连接到PC,以运行GUI并配置简单的电池充电状态 (SOC) 监视器。GUI的源代码可用,并可用作LTC3337固件开发的起点。
