概览

优势和特点

  • 双向同步反激平衡多达6个串联连接的锂离子或磷酸铁锂电池单元
  • 平衡电流高达10 A(外部设置)
  • 与LTC680x系列多单元电池堆栈监控器无缝集成
  • 双向架构可较大程度地降低平衡时间和功耗

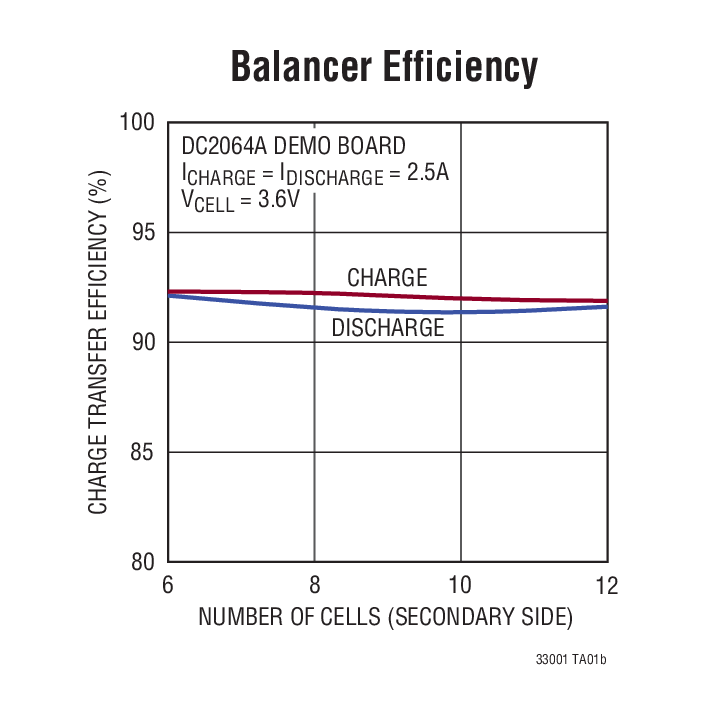

  • 高达92%的充电传输效率
  • 可堆叠架构支持800 V以上的系统
  • 使用简单的二绕组变压器
  • 集成4位CRC分组错误检验功能的1MHz串行接口
  • 可个别寻址,集成5位地址
  • 多种故障保护特性

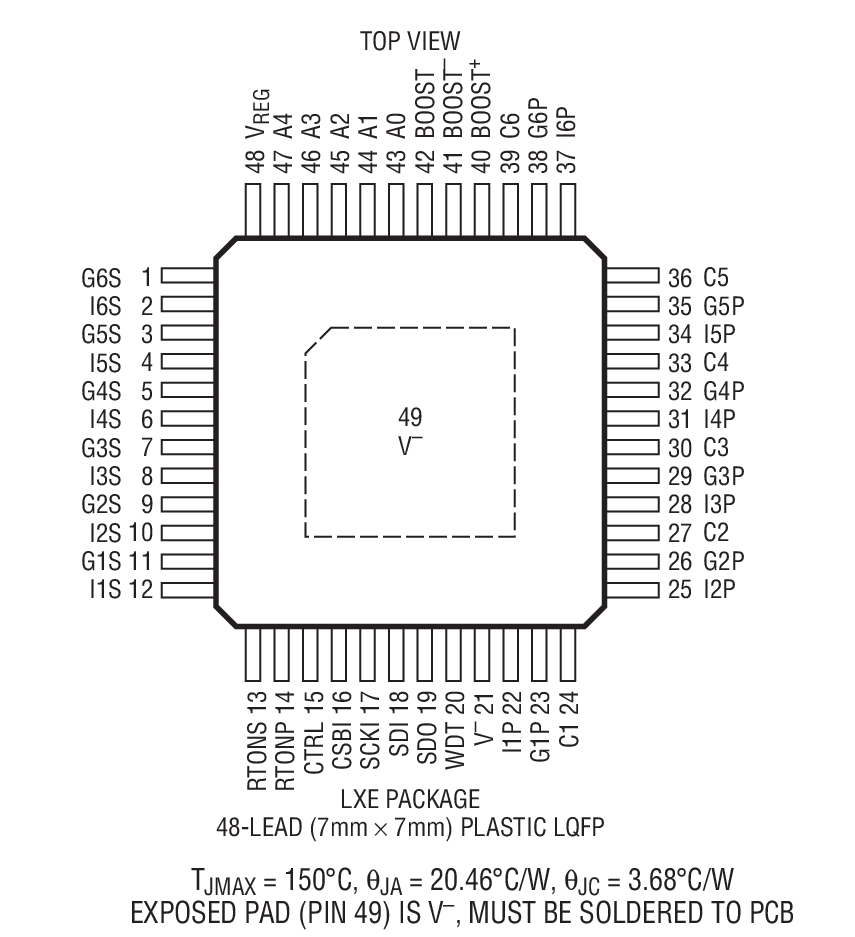

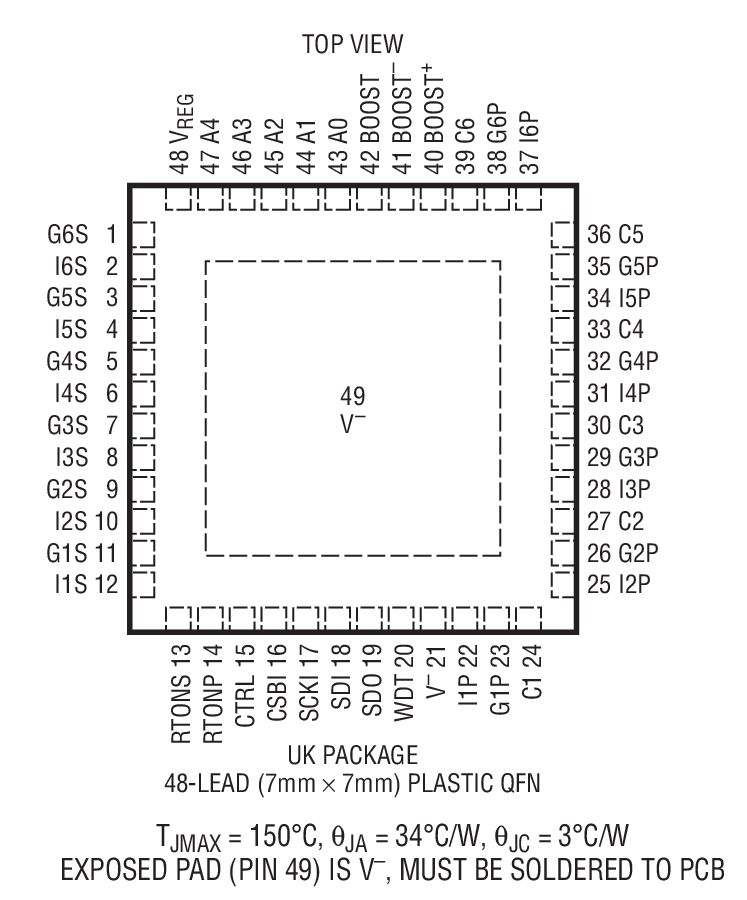

  • 48引脚裸露焊盘QFN和LQFP封装
  • AEC-Q100通过汽车应用认证
  • 产品详情

    LTC®3300-2 是一款故障保护控制器 IC,适用于对多节电池的电池组进行基于变压器的双向主动电荷平衡。该器件集成了所有相关的栅极驱动电路、高精度电池感测、故障检测电路和一个带内置看门狗定时器的坚固型串行接口。

    每个 LTC3300-2 能利用一个高达 36V 的输入共模电压对多达 6 节串联连接的电池进行电荷平衡。来自任意选定电池的电荷能以高效率在其自身与 12 节或更多节相邻的电池之间来回传输。每个 LTC3300-2 具有一个可单独寻址的串行接口,最多允许将 32 个 LTC3300-2 器件连接至一个控制处理器。

    故障保护功能包括回读能力、循环冗余校验 (CRC) 误差检测、最大导通时间伏特-秒箝位和过压关断。

    相关的 LTC3300-1 提供了一个串行接口,允许在不采用光耦合器或隔离器的情况下实现多个 LTC3300-1 器件之串行端口的菊链式连接。



    应用

    • 电动汽车 / 插电式混合动力汽车 (HEV)
    • 大功率 UPS / 电网能量存储系统
    • 通用型多节电池的电池组

    产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
