LTC3290

推荐用于新设计

高电压升压型充电泵

数据手册 (Rev. A) 产品选型表

产品模型: 10

Viewing:

概述

宽输入范围：4.5 V 至 55 V V_IN/V_AUX
反向输入保护高达 –55 V
可实现高效升压比的分裂输入电源
I_OUT 高达 50 mA
15 µA V_IN 静态电流

1 µA V_AUX 静态电流
使用陶瓷电容器稳定工作
短路/热保护

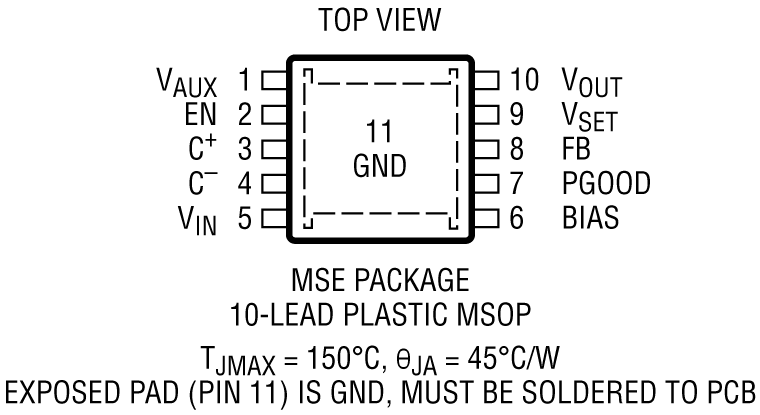

耐热性能增强型 10 引脚 MSOP 封装

LTC3290 是一款具有 4.5 V 至 55 V 宽输入电压范围的高电压升压型充电泵，可提供高达 50 mA 的输出电流。

当 V_SET 引脚接地时，LTC3290 充当一个标准升压型电荷泵，将 V_OUT 输出升压至 V_IN 和 V_AUX 输入电源电压之和的最大值。在 V_OUT、FB 和 GND 引脚上可使用一个外部电阻分压器，以在执行迟滞突发模式 (Burst Mode) 操作时将输出电压设定在介于 1 V 和 V_IN + V_AUX 之间的任何值。

或者，也可以将该器件配置在 V_IN跟踪模式，在该模式下，V_OUT 引脚调节在一个高于 V_IN 引脚电平的固定偏移电压。该偏移电压用外部电阻器进行编程，一个电阻器连接在 V_OUT 和 V_SET 引脚之间，另一个电阻器则连接在 FB 引脚和 GND 之间。最大输出电压限制为 V_IN + V_AUX。

LTC3290 采用耐热性能增强型 10 引脚 MSOP 封装。

应用

高效率通用高电压升压电源
高压侧 N-FET 驱动器
工业/汽车电源转换装置
V_IN 跟踪电源

产品模型: 10

参考资料

数据手册 1

LTC3290: High Voltage Boost Charge Pump Data Sheet (Rev.A) 08/09/2019

用户手册 1

DC2585A - Demo Manual 12/12/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3290EMSE#PBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290EMSE#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290HMSE#PBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290HMSE#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290HMSE#WPBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290HMSE#WTRPBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290IMSE#PBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290IMSE#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290MPMSE#PBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC3290MPMSE#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3290EMSE#PBF	量产
LTC3290EMSE#TRPBF	量产
LTC3290HMSE#PBF	量产
LTC3290HMSE#TRPBF	量产
LTC3290IMSE#PBF	量产
LTC3290IMSE#TRPBF	量产
LTC3290MPMSE#PBF	量产
LTC3290MPMSE#TRPBF	量产
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC3290EMSE#PBF	量产
LTC3290EMSE#TRPBF	量产
LTC3290HMSE#PBF	量产
LTC3290HMSE#TRPBF	量产
LTC3290IMSE#PBF	量产
LTC3290IMSE#TRPBF	量产
LTC3290MPMSE#PBF	量产
LTC3290MPMSE#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC3290

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3290 演示板 | 高电压升压电荷泵

立即购买更多内容

产品详情

演示电路 2585A 包含两个采用 LTC3290 的电路。顶部 LTC3290 电路通过使用来自两个输入电源的功率来产生较高的输出电压，从而起到高电压升压的作用。底部 LTC3290 电路通过使用来自辅助电源输入 (V_AUX) 的功率并调节高于 V_IN 电源输入的电压来充当 V_IN 跟踪电源。宽 V_IN/V_AUX 范围允许将两个电压一起使用，以高效产生第三个电压，从单电源升压，或者在高于电池等可变输入电压的情况下进行调节。

高效升压电路具有三个可选输出：15V、24V或42V。如果需要不同的输出，则可以改变顶部电阻器R2和/或底部电阻R6，以提供不同的输出电压。有关如何设置LTC3290输出电压的更多信息，请参阅LTC3290数据手册和演示板原理图。

V_IN 跟踪电路也具有三个可选输出：V_IN2 + 5V、V_IN2 + 10V 和 V_IN2 + 15V。如果需要不同的输出电压，则可以改变 R9 和/或 R13，以设置不同的输出。有关如何在 V_IN 跟踪模式下设置输出电压的更多信息，请参阅 LTC3290 数据手册。

对于任一电路，LTC3290可以使用两个单独的电源或连接到两个输入的单个电源。这对于提升或跟踪具有稳定输出的电池电压很有用。

LTC3290 数据手册提供了完整的器件、操作和应用信息说明。必须将该数据手册与本演示手册配合阅读。

资料

DC2585A - Demo Manual
2019/12/12

DC2585A - Design Files
2019/12/12

DC2585A - Schematic
2019/12/12
