概览
优势和特点
- 充电泵提供了高效率和自动模式切换
- 多模式运作：1x、1.5x、2x
- 4 个低压降 LED 输出
- 高达 600mA 的总输出电流
- 独立的电筒和闪光灯 ISET 及使能引脚
- 低噪声恒定频率操作
- 通过 EN2 引脚来进行 PWM 亮度控制
- 低停机电流：4µA
- 内部软起动功能限制了启动和模式切换期间的浪涌电流
- 开路/短路 LED 保护
- 无电感器
- (3mm x 3mm) 16 引脚 QFN 塑料封装
产品详情
LTC®3217 是一款专为给 4 个高电流 LED 供电而设计的低噪声充电泵 DC/DC 转换器。LTC3217 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。
内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的高电流和低电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。
流过 LED 的电流通过 ISET1 和 ISET2 引脚来设置。此外，亮度可由 EN2 引脚的脉宽调制来控制。

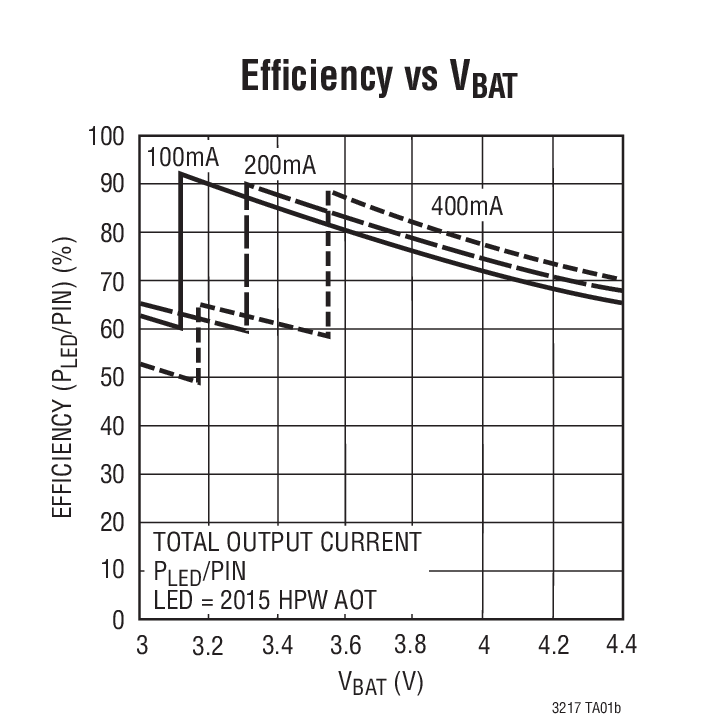

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任一被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件转换至 1.5x 模式，随后的压降把器件切换至2x模式。当器件被关断时，LTC3217 复位至 1x 模式。

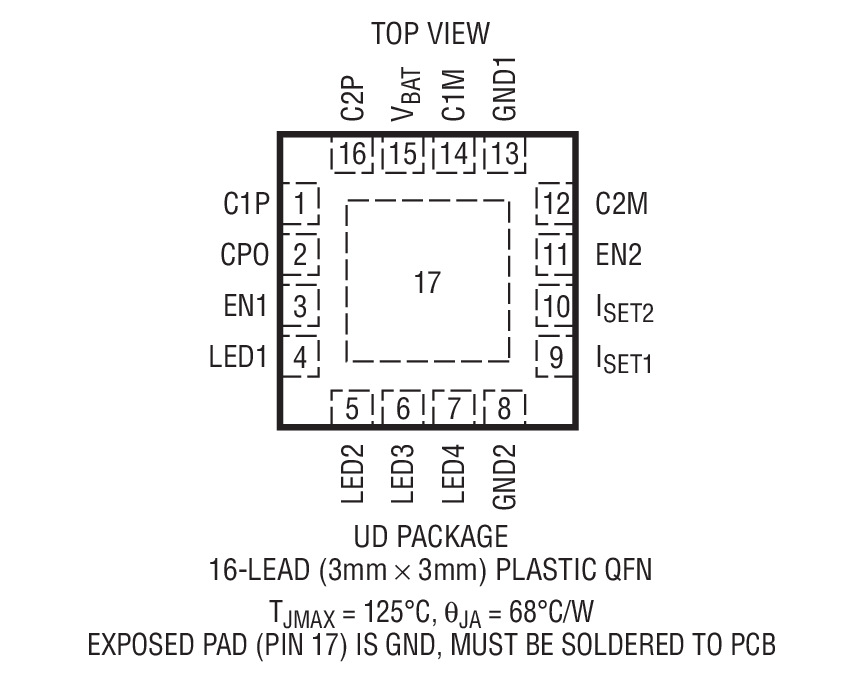

LTC3217 采用扁平 16 引脚 (3mm x 3mm x 0.75mm) QFN 封装。
应用
- 用于蜂窝电话/DSC/PDA 的多 LED 相机照明灯电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

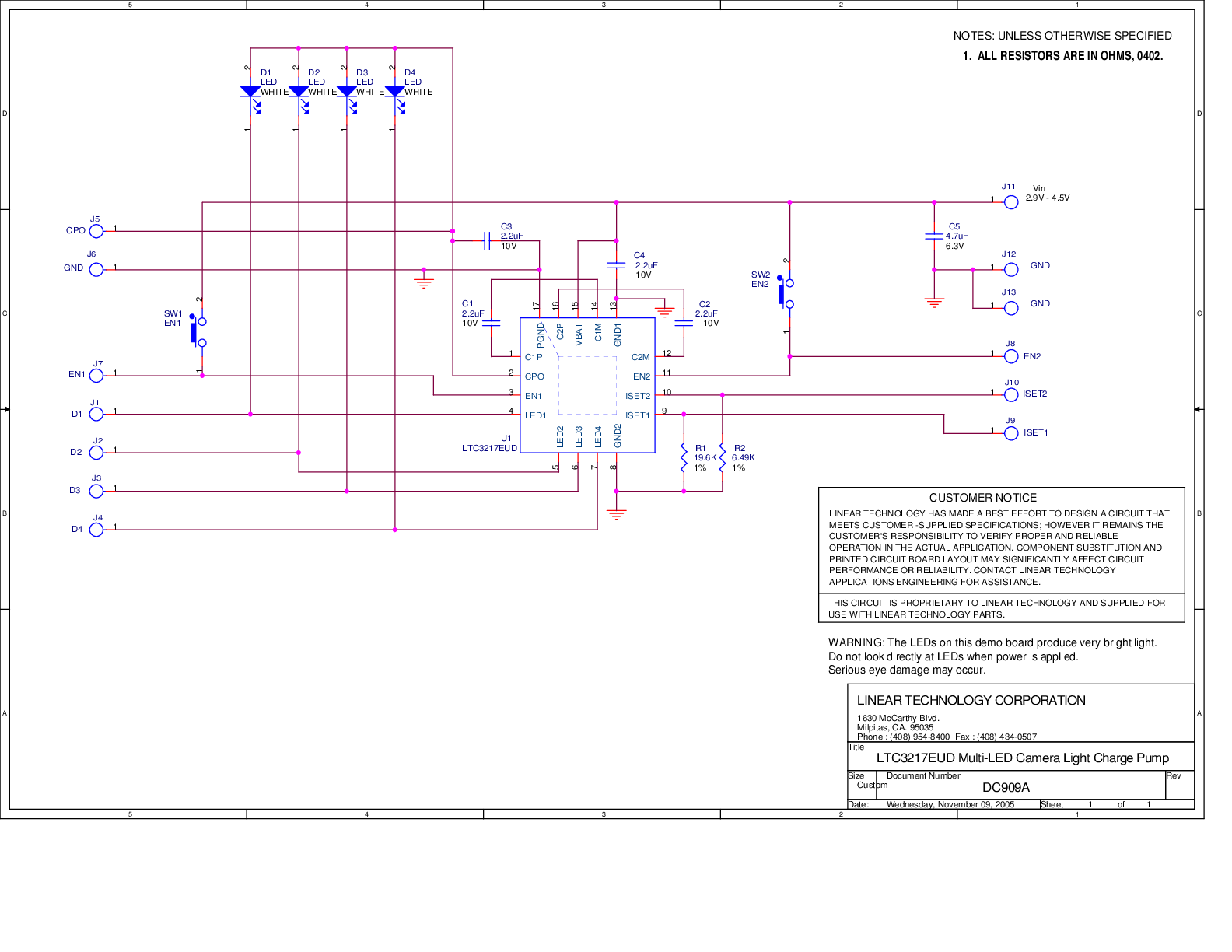

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3217
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3217EUD#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3217EUD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
