LTC3214

500mA 相机 LED 充电泵

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 低噪声恒定频率操作
  • 高效率：高达 94%
  • 多模式运作：1x、1.5x 或 2x 升压模式
  • 自动模式切换
  • 高输出电流：高达 500mA
  • 纤巧型应用电路 (3mm x 3mm DFN 封装，所有元件的高度均 <1mm)
  • 自动软起动
  • 输出断接
  • 开路、短路 LED 保护
  • 无电感器
  • 内部 110mΩ LED 电流检测电阻器
  • 3mm x 3mm 10 引脚 DFN 封装
更多细节
show more Icon
LTC®3214 是一款低噪声、高电流充电泵 DC/DC 转换器，能够从一个 2.9V 至 4.5V输入以高达 500mA 的电流来驱动高电流 LED。低外部元件数目 (两个跨接电容器、一个编程电阻器以及位于 VIN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3214 非常适合于小型、电池供电式应用。

内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。

输出电流水平利用一个外部电阻器来设置。LED 电流采用一个内部 110mΩ 检测电阻器来调节。自动模式切换功能通过监视充电泵两端的电压、并且仅在检测到压差时切换模式而实现了效率的优化。该器件采用扁平 3mm x 3mm 10 引脚 DFN 封装。

Applications

  • 蜂窝电话、PDA 和数码相机的 LED 手电筒/相机照明灯电源
  • 普通照明和/或闪光灯/频闪观测器应用
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3214

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/29/2008
英文

LTC3214: 500mA Camera LED Charge Pump Data Sheet

打开PDF文件

redirect
154.00K
download

下载 PDF

PDF Vector

PDF

更新 10/10/2013
日文

LTC3214: 500mAカメラ LEDチャージポンプ データシート

打开PDF文件

redirect
804.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC902A - Demo Manual redirect icon

116.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3214EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3214EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 2

reference details image

DC902A-B

LTC3214EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, Lumimicro LED

reference details image

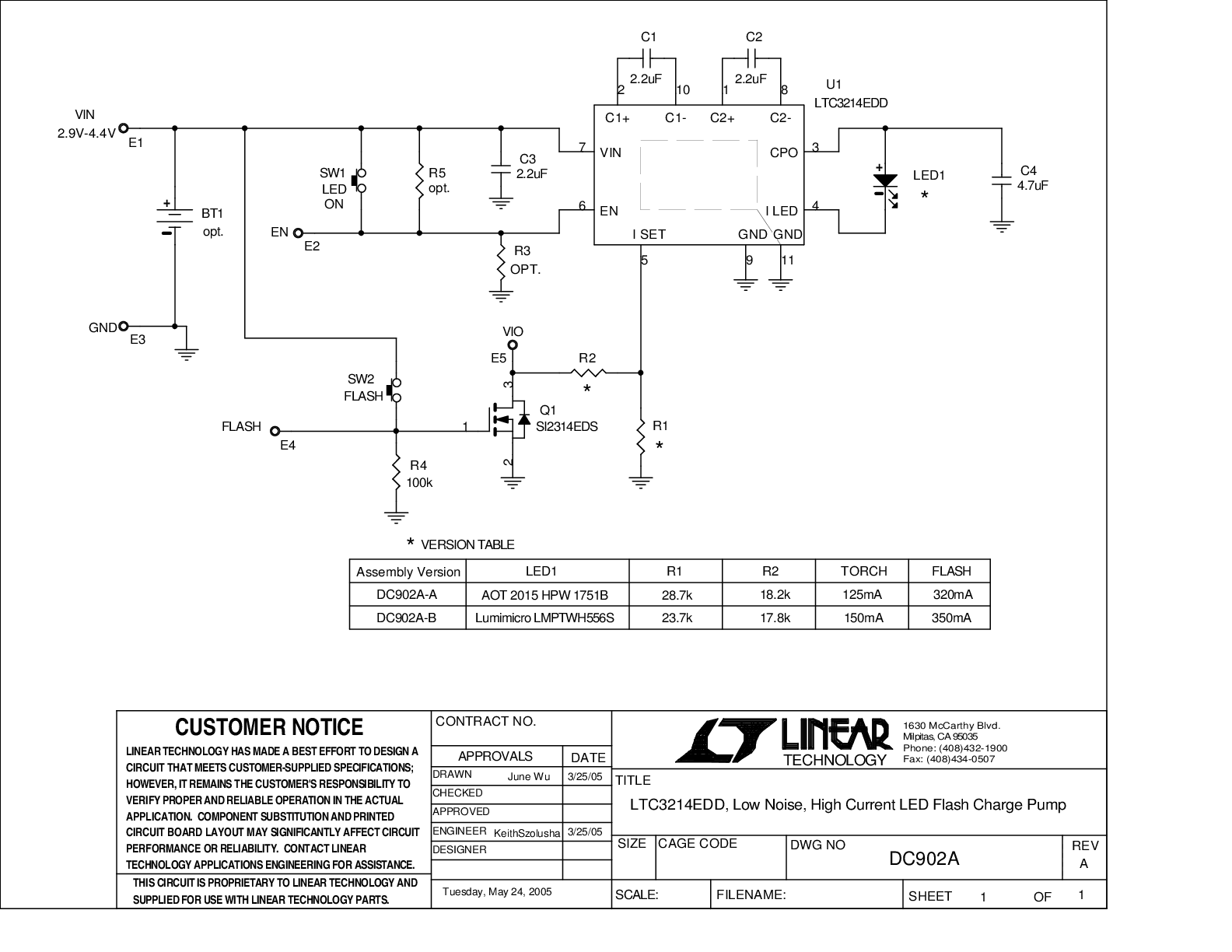

DC902A-A

LTC3214EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, AOT LED

评估套件2

evaluation kit item images

DC902A-B

LTC3214EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, Lumimicro LED
evaluation kit item images

DC902A-A

LTC3214EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, AOT LED

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3214 - LED Driver IC Download
