概览

优势和特点

  • 输入噪声滤波器最大限度降低了电源噪声
  • 恒定频率操作
  • 3 位 LED 电流控制
  • 无电感器
  • 低停机电流:IIN < 1µA
  • 输出电流:100mA
  • VIN 范围:2.7V 至 4.5V
  • 1.8MHz 开关频率
  • 软起动限制了接通时的浪涌电流
  • 短路和过热保护
  • 采用 10 引脚 MSOP 封装

产品详情

LTC®3201 是一款超低噪声、恒定频率、充电泵 DC/DC 转换器,专为给白光 LED 供电而特别设计。该器件产生一个能够提供 100mA 输出电流的低噪声升压电源。对 LED 电流进行调节以实现准确和稳定的背面照明。一个 3 位 DAC 负责提供用于亮度控制的输出电流调节。

低外部组件数 (一个小的跨接电容器和三个小的旁路电容器) 以及小巧的 MSOP-10 封装尺寸使 LTC3201 成为空间受限应用的理想选择。一个输入噪声滤波器可进一步降低输入噪声,从而实现至电池的直接连接。高开关频率允许使用小的外部电容器。

LTC3201 具有过热保护功能,并能安然经受至 GND 的无限期输出短路。另外,内部软启动电路还可防止在启动期间产生过大的浪涌电流。一种低电流停机功能可使负载与 VIN 断接,并把静态电流减低至 <1µA。


应用

  • 白光 LED 背面照明
  • 可编程升压电流源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

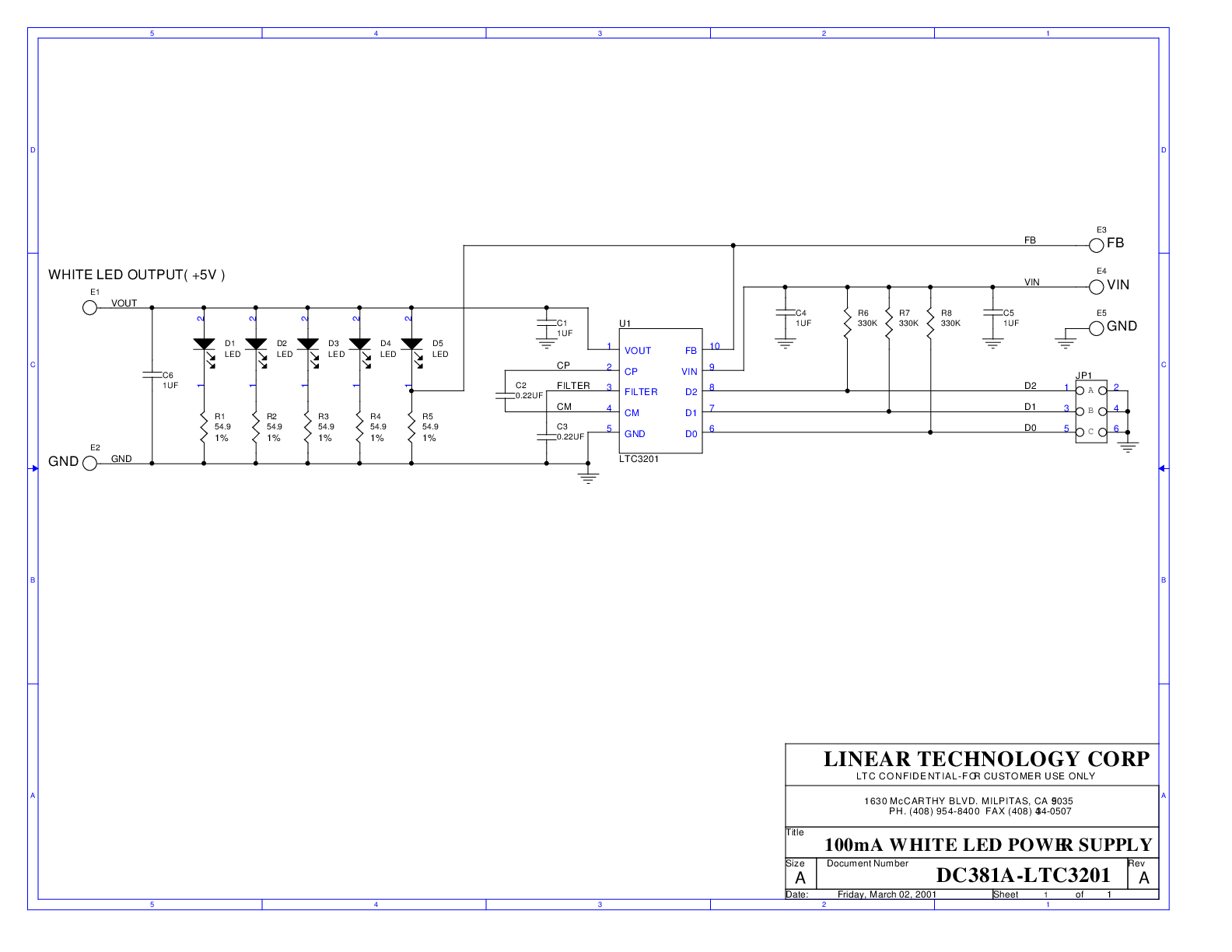

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3201
