LTC2905

具引脚可选门限的精准双路电源监视器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可同时监视两个输入
  • 提供了 9 种门限组合
  • 三个电源容差 (5%、7.5%、10%)
  • 保证门限精度:在整个温度范围内为 ±1.5% 的监视电压
  • 内部 VCC 自动选择
  • 可承受电源干扰
  • 200ms 复位延时 (仅 LTC2904)
  • 可调复位延时 (仅LTC2905)
  • 漏极开路 RST 输出
  • 保证的 RST (对于V1 ≥ 1V 或 V2 ≥ 1V)

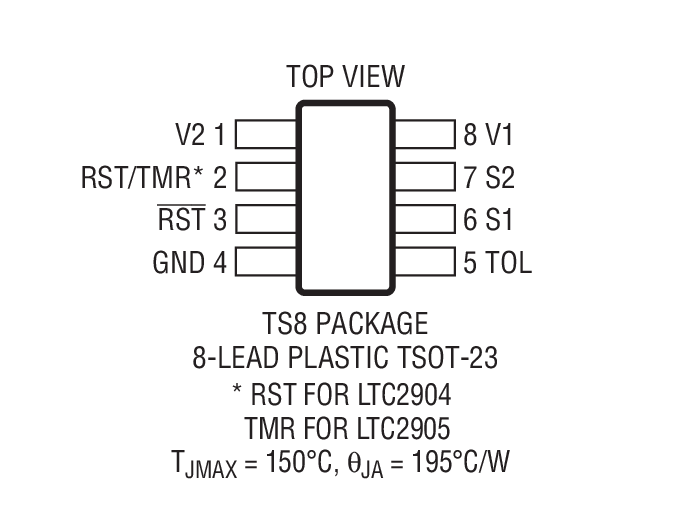

  • 扁平 (高度仅1mm) SOT-23 (ThinSOT) 封装和塑料 (3mm x 2mm) DFN 封装



更多细节
show more Icon

LTC®2904/LTC2905 是为那些具有两个电源电压系统的双路电源监视器。这些双路电源监视器具有一个带延迟 (LTC2904 为 200ms,LTC2905 则可采用一个外部电容器进行调节) 的公用复位输出。该产品提供了一款面向电源监视的精准且具有节省空间意识的微功耗型解决方案。

LTC2904/LTC2905 在整个工作温度范围内具有一个严格的 1.5% 门限准确度,而且,可承受电源干扰的能力确保了可靠的复位操作 (不会发生误触发现象)。漏极开路 RST 输出保证在输入低至 1V 的情况下处于正确的状态。

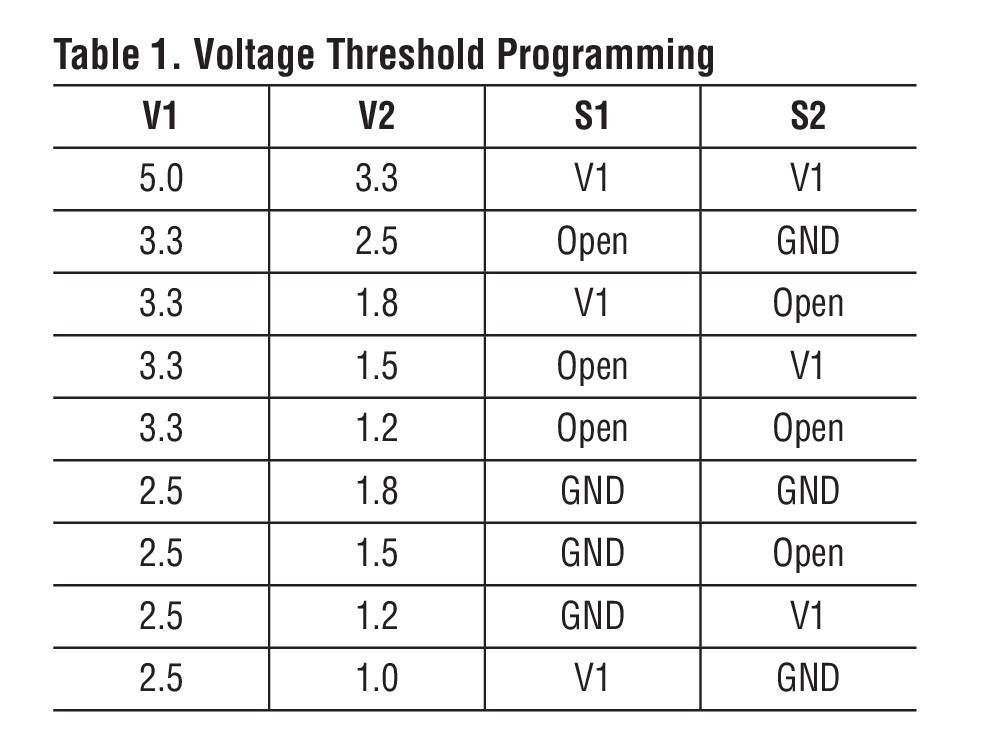

LTC2904/LTC2905 还具有三个编程输入引脚,用于设置门限和容差水平,而无需任何外部元件。这三个编程引脚总共提供了 27 种不同的电压电平和容差组合,从而免除了采用不同的器件来开发和实现具有不同电压电平、需要监视功能的不同系统需要。




Applications

  • 台式电脑和笔记本电脑
  • 手持式设备
  • 网络服务器
  • 内核、I/O 监视器
