概览
优势和特点
- 集成逻辑可选的 120Ω 终端电阻器
- 3.3V 电源电压

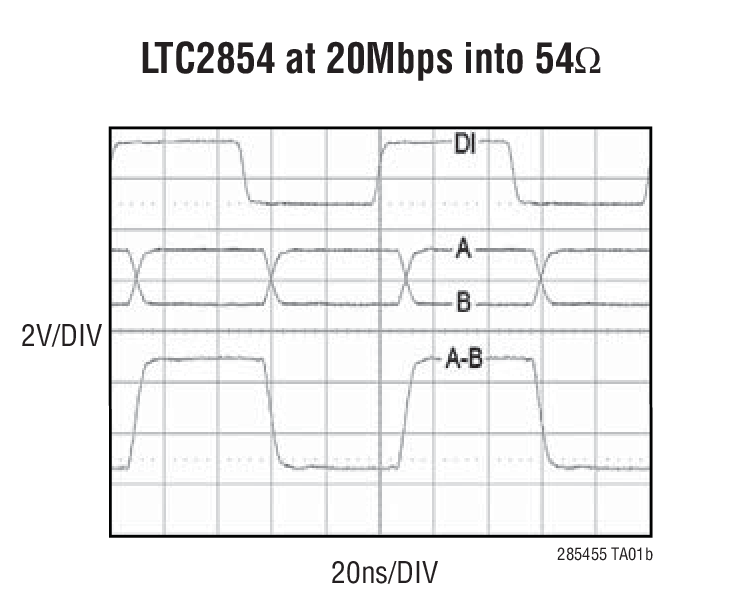

- 20Mbps 最大数据速率
- 在高达 ±25kV HBM 的条件下未发生损坏或锁断现象
- 高输入阻抗支持 256 个节点 (C、I 等级)
- 工作温度高达 125ºC (H 等级)
- 整个共模范围内的保证故障保险接收器操作
- 电流受限驱动器和热停机
- 延迟微功率停机：最大电流消耗为 5μA (C、I 等级)
- 上电/断电无干扰驱动器输出
- 低工作电流：接收模式中的典型值为 370μA
- 符合 TIA/EIA-485-A 规范

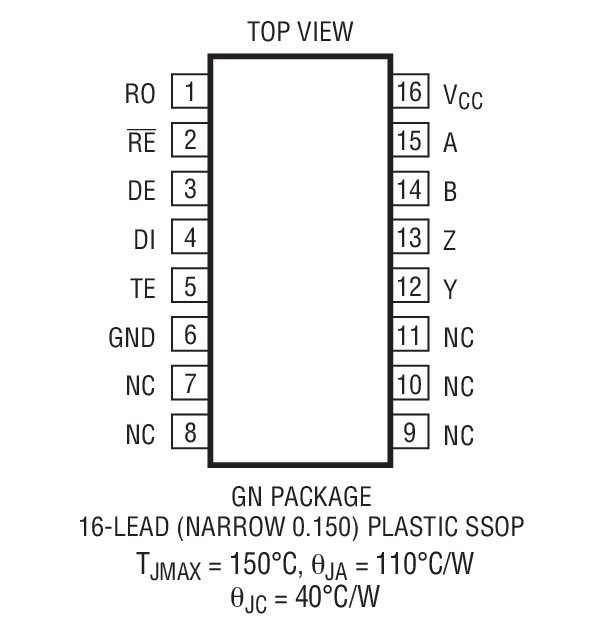

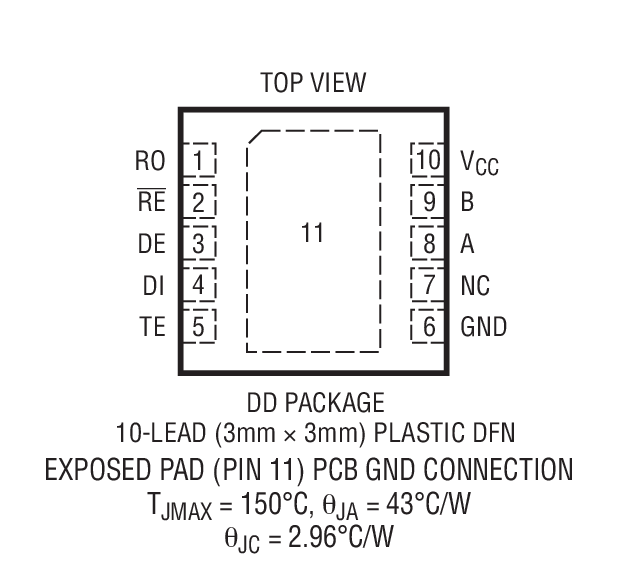

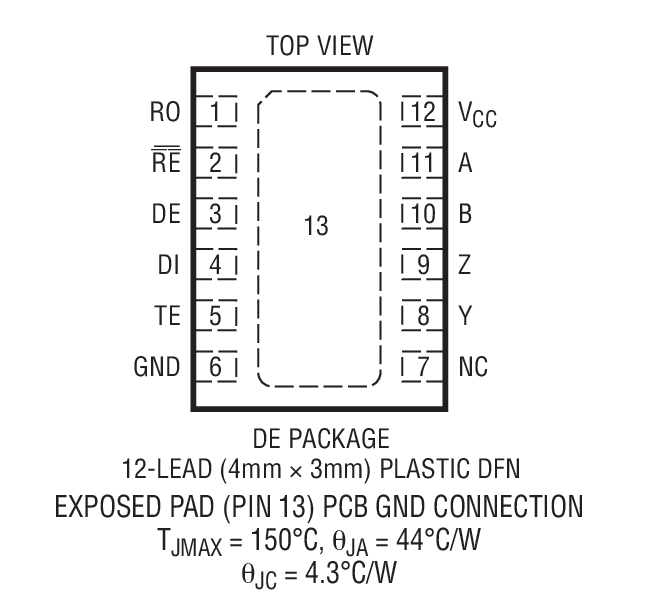

- 采用 10 引脚 3mm x 3mm DFN、12 引脚 4mm x 3mm DFN 和 16 引脚 SSOP 封装
产品详情
LTC®2854 和 LTC2855 是低功率、20Mbps RS485/RS422 收发器，采用 3.3V 工作电源。接收器包括一个逻辑可选的 120Ω 终端，可在每根总线上支持多达 256 个节点的 1/8 单位负载 (C、I 等级) 和一种可在输入浮置或短路的条件下确保高输出状态的故障保险功能。
当被停用或电源被拿掉时，驱动器能够在整个共模范围内保持高输出阻抗。可通过对所有输出进行限流和利用热停机功能来防止因总线争用或故障而导致功耗过大。
增强型 ESD 防护使得 LTC2854 和 LTC2855 分别能够在收发器接口引脚上承受 ±25kV 和 ±15kV HBM (人体模型)，而不会发生锁断或受损现象。
应用
- 低功率 RS485/422 收发器
- 电平变换器
- 背板收发器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R521 Reliability Data3/26/2018
-
数字隔离器产品选型与资源指南2/7/2020
-
RS485 Quick Guide7/13/2017
-
Ultra Rugged ±60V RS485 Transceivers3/15/2013
-
保护您的创新：从高精度到高电压10/24/2022
-
Rugged 3.3V RS485/RS422 Transceivers with Integrated Switchable Termination3/1/2007 LT Journal
工具及仿真模型
IBIS模型
IBS
LTC2855 IBIS Model
99.00K
配套产品推荐
LTC2855 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2855CDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2855CDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2855CGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2855CGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2855HDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2855HDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2855HGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2855HGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2855IDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2855IDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2855IGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2855IGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R521 Reliability Data |
