LTC2803

1.8V 至 5.5V RS-232 单通道和双通道收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 电源电压：1.8V至5.5V
  • 单通道和双通道收发器
  • 高速运行
    • 250pF/3kΩ 负载： 1Mbps (LTC2802、LTC2804)
    • 1nF/3kΩ 负载：250kbps
    • 2.5nF/3kΩ TIA/EIA-232-F 负载： 100kbps
  • 低功耗1μA关断和15μA接收器有源模式
  • 在 RS-232 接口上未发生±10kV ESD损坏或锁存
  • 逻辑电源引脚，轻松实现UART或微处理器电平转换
  • 低延迟输出使能支持线路共享和半双工操作
  • 符合 RS-232 标准的输出电平
  • 小尺寸：
    • LTC2801/LTC2802 4mm x 3mm DFN 封装
    • LTC2803/LTC2804 窄体 SSOP-16 封装
    • 5mm x 3mm DFN 封装



更多细节
show more Icon

LTC2801/LTC2802/LTC2803/LTC2804均为单通道和双通道RS-232收发器，采用窄体SSOP和芯片级DFN封装。所有器件的电源电压范围为1.8V至5.5V，可以直接采用两个碱性电池、NiCd或NiMH电池工作。集成式DC-DC转换器生成用于驱动RS-232电平的电源。逻辑电源引脚可以很方便地与不同的逻辑电平接口，与DC-DC电源无关。

这些器件兼容TIA/EIA-232-F标准。驱动器输出具有过载保护，可对地短路或提供高达±15V的电压，而不会损坏。为延长电池寿命，接收器可以保持活动状态，在低速下工作，电流仅为15μA。关断模式下，电流进一步降低到1μA。

应用

  • 电池供电型系统
  • 计算机和消费类电子设备
  • 诊断端口



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2803

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/04/2017
英文

LTC2801/LTC2802/LTC2803/LTC2804: 1.8V to 5.5V RS-232 Single and Dual Transceivers Data Sheet

打开PDF文件

redirect
378.00K
download

下载 PDF

PDF Vector

PDF

更新 07/16/2010
日文

LTC2801/LTC2802/LTC2803/LTC2804: シングルおよびデュアル 1.8 V ～ 5.5 V RS-232 トランシーバ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文

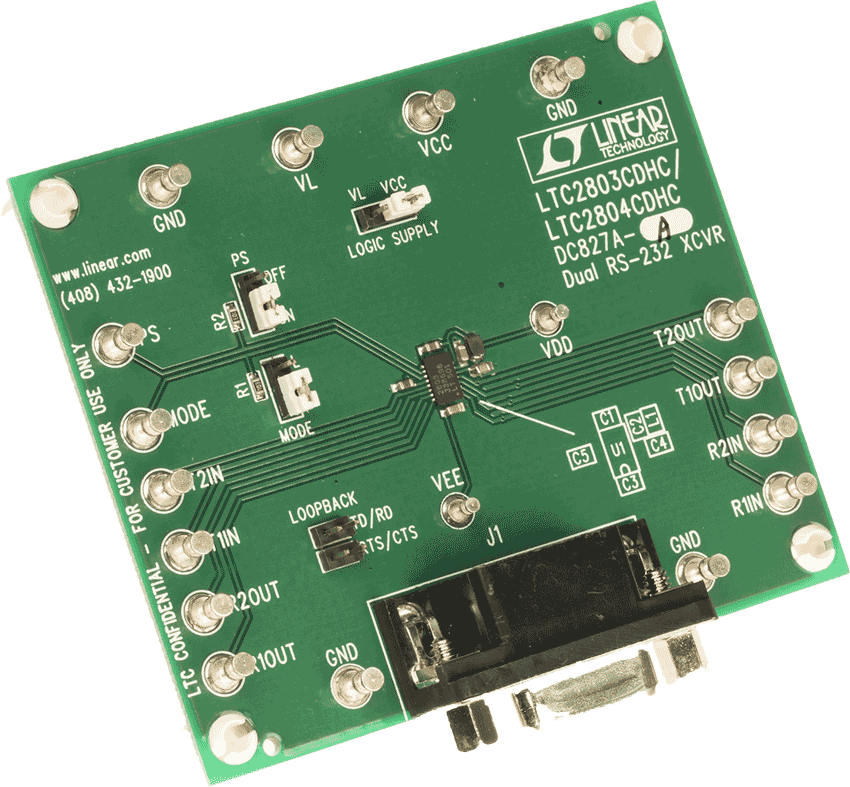

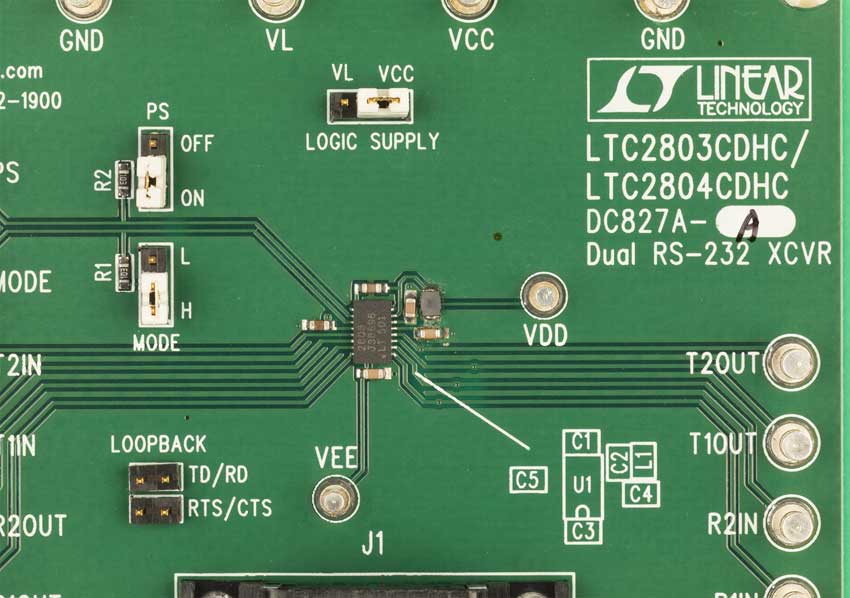

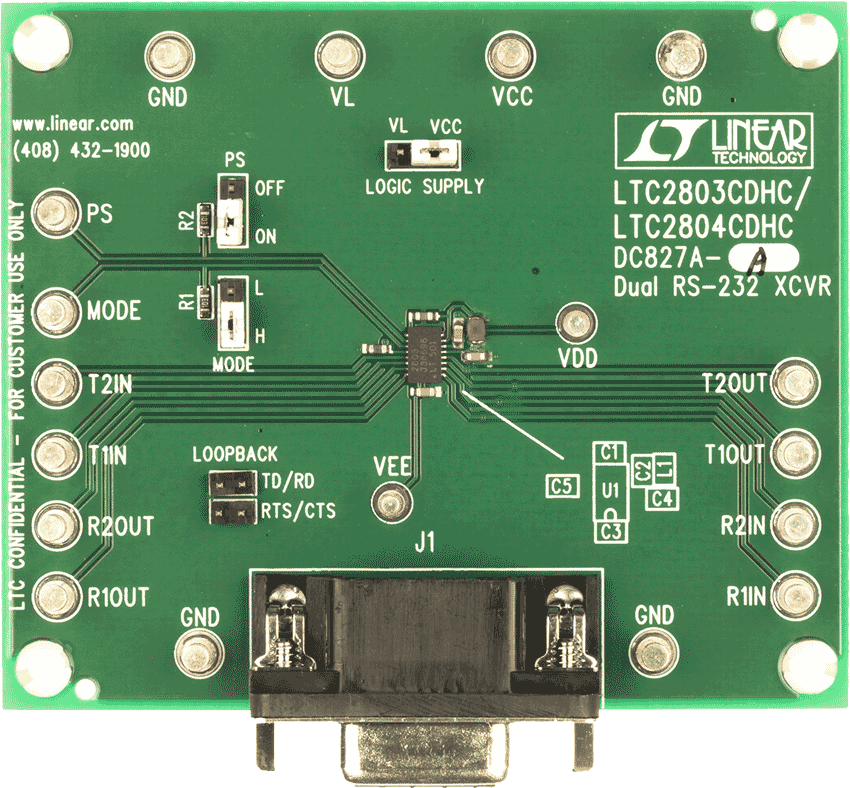

DC827A - Demo Manual redirect icon
