LTC2484

具 Easy Drive 输入电流抵消功能的 24 位 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性

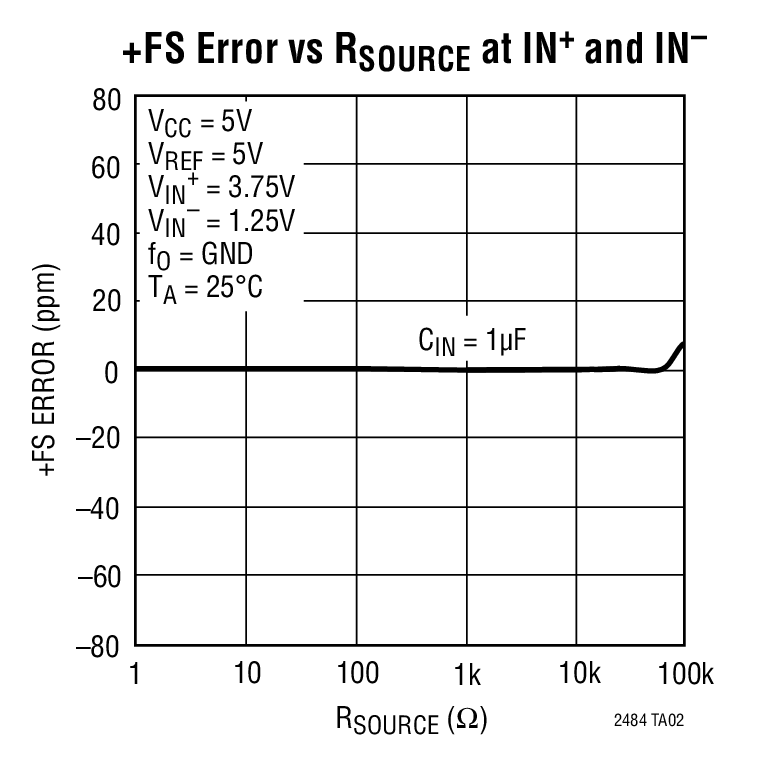

  • Easy Drive 技术实现了具零差分输入电流的轨至轨输入
  • 能够以完整的准确度对高阻抗传感器直接进行数字化处理
  • 600nVRMS 噪声
  • GND 至 VCC 输入 / 基准共模范围
  • 可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式
  • 2ppm INL,无漏失码
  • 1ppm 偏移和 15ppm 总未调整误差
  • 可选的 2x 速度模式 (采用内部振荡器时为 15Hz)
  • 无延迟:数字滤波器可在单个周期内实现稳定
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器

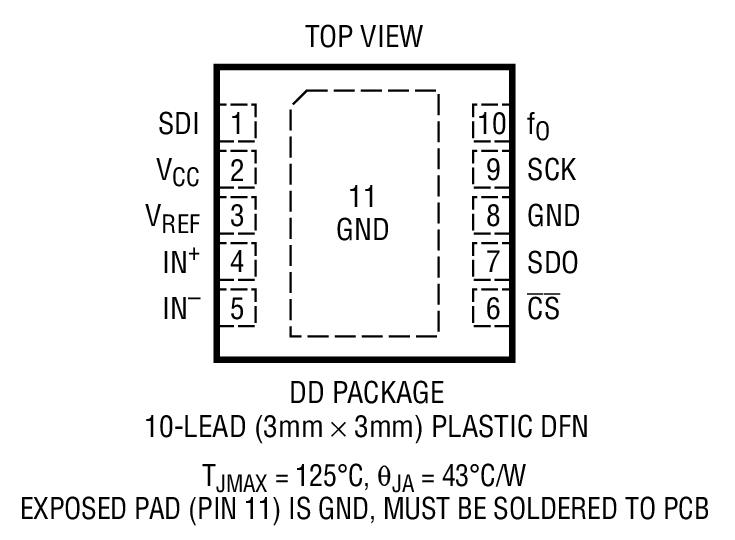

  • 采用纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

更多细节
show more Icon

LTC®2484 实现了一个 24 位 No Latency ΔΣ 模数转换器与专利 Easy Drive 技术的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得能够保持出色 DC 准确度,同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2484 包括一个片内温度传感器和振荡器。可对 LTC2484 进行配置,以测量一个外部信号或内部温度传感器和抑制线路频率。可以选择 50Hz、60Hz 或同时 50Hz / 60Hz 线路频率抑制以及一种 2x 加速模式。

LTC2484 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV,或直接连接至 VCC。LTC2484 包括一个片内修整振荡器,从而免除了增设外部晶体或振荡器的需要。在连续、透明、偏移和全标度校准过程中自动地保持准确度和低漂移。


应用

  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 应变仪换能器
  • 仪表
  • 工业过程控制
  • DVM 和测量计

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2484CDD#PBF
  • HTML
  • HTML
LTC2484CDD#TRPBF
  • HTML
  • HTML
LTC2484IDD#PBF
  • HTML
  • HTML
LTC2484IDD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2484CDD#PBF

量产

LTC2484CDD#TRPBF

量产

LTC2484IDD#PBF

量产

LTC2484IDD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2484CDD#PBF

量产

LTC2484CDD#TRPBF

量产

LTC2484IDD#PBF

量产

LTC2484IDD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

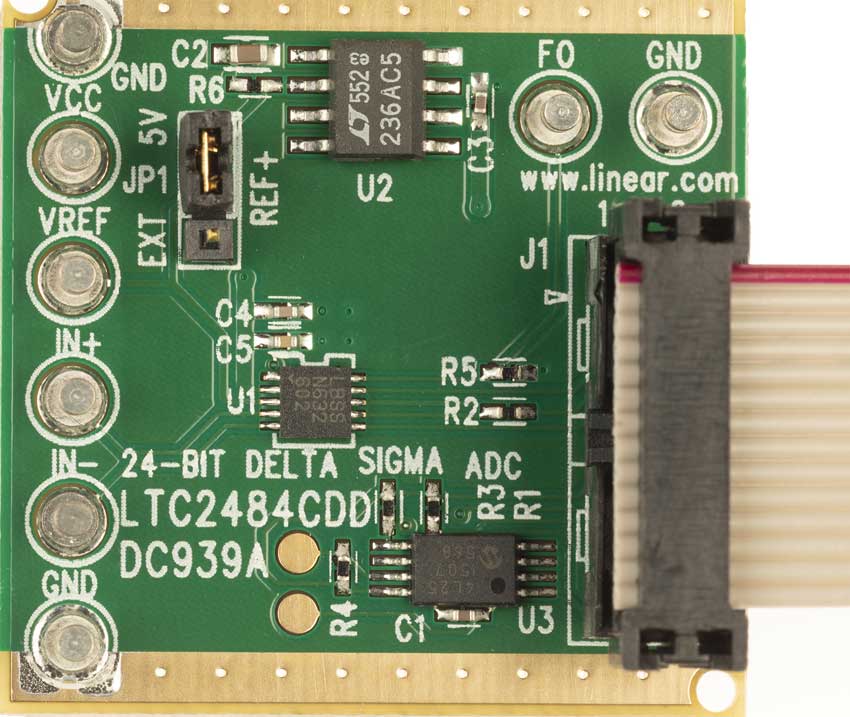

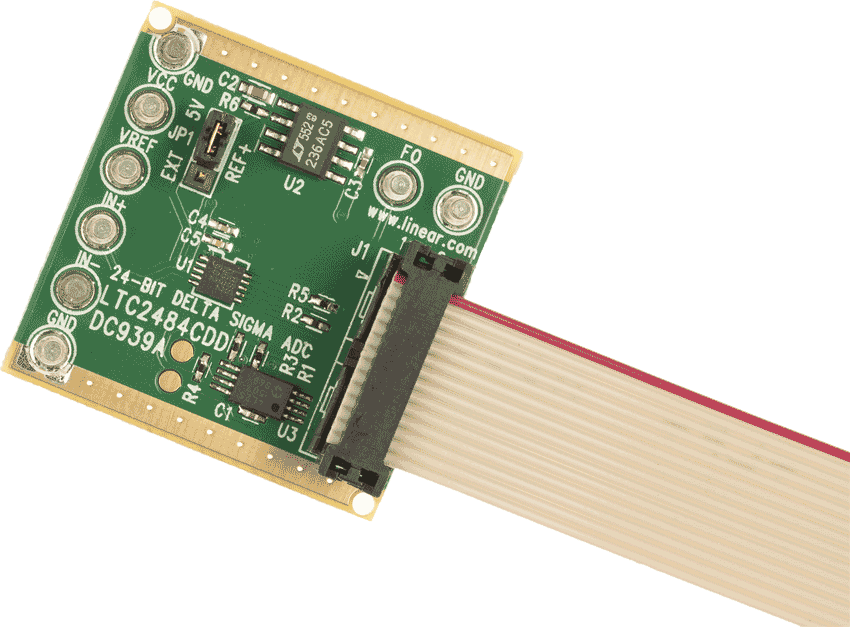

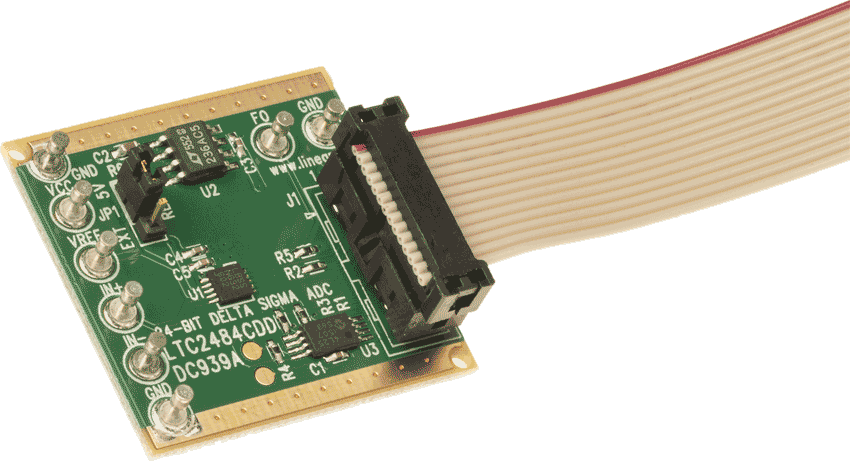

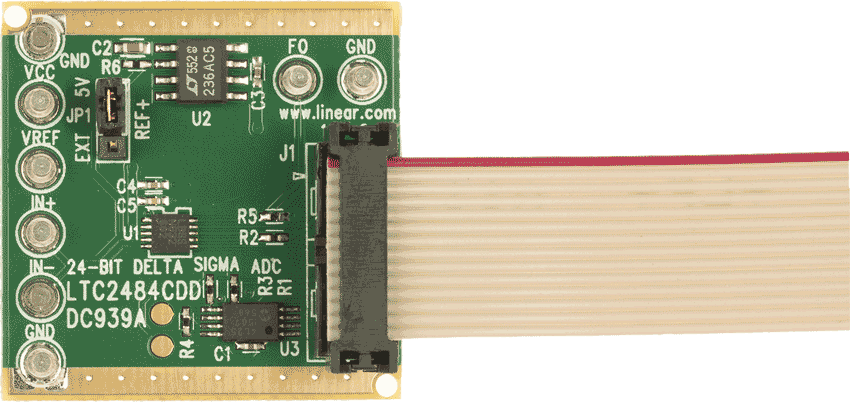

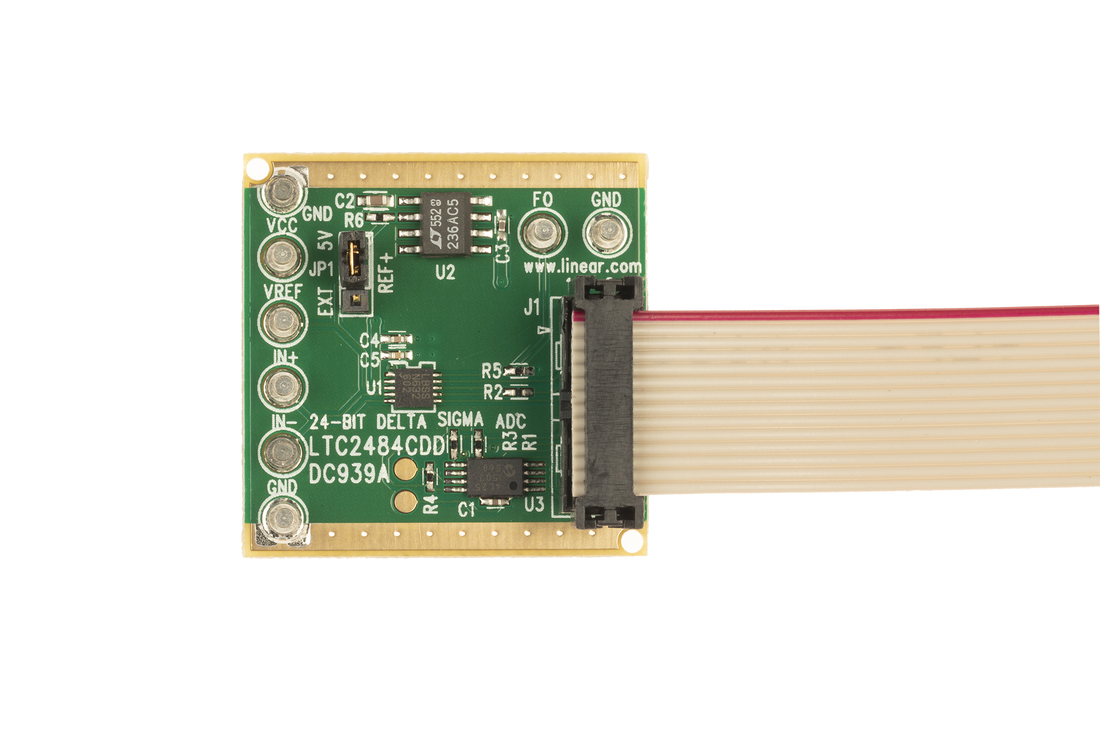

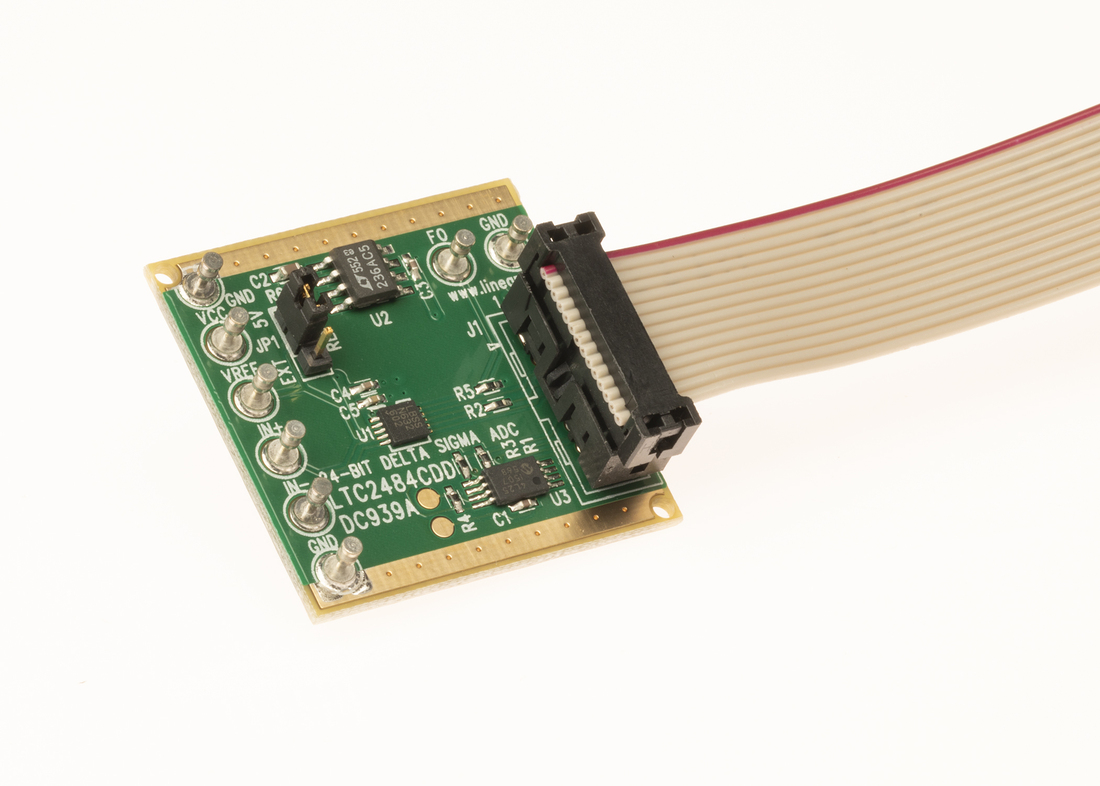

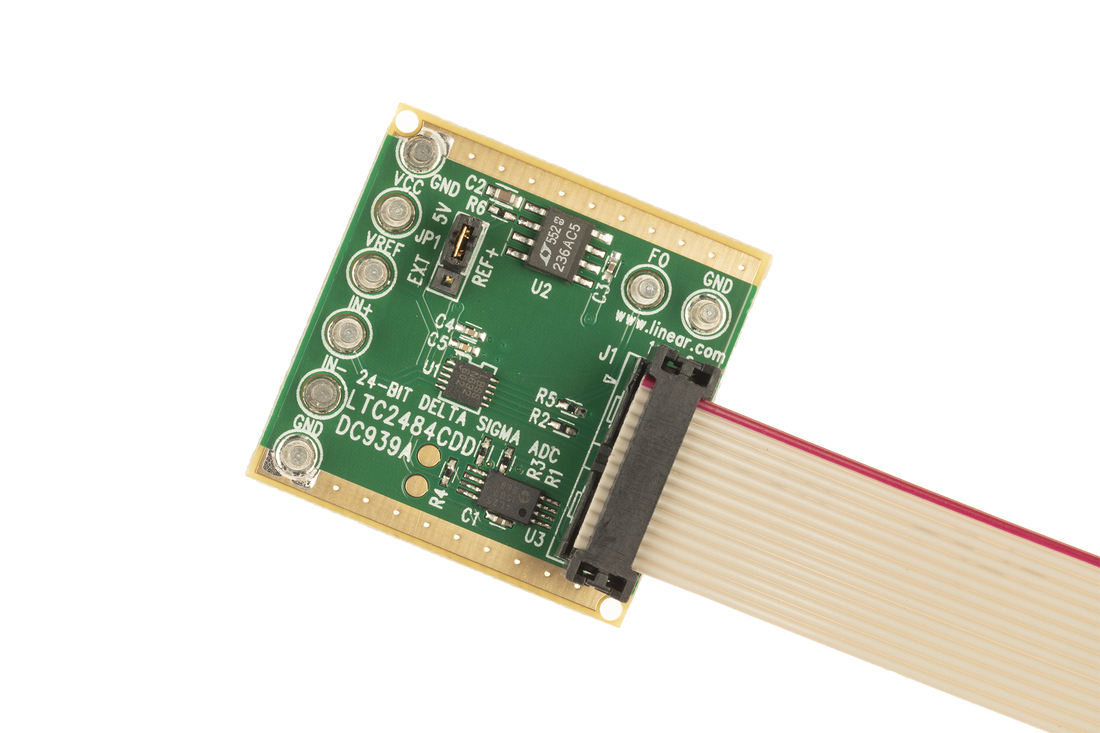

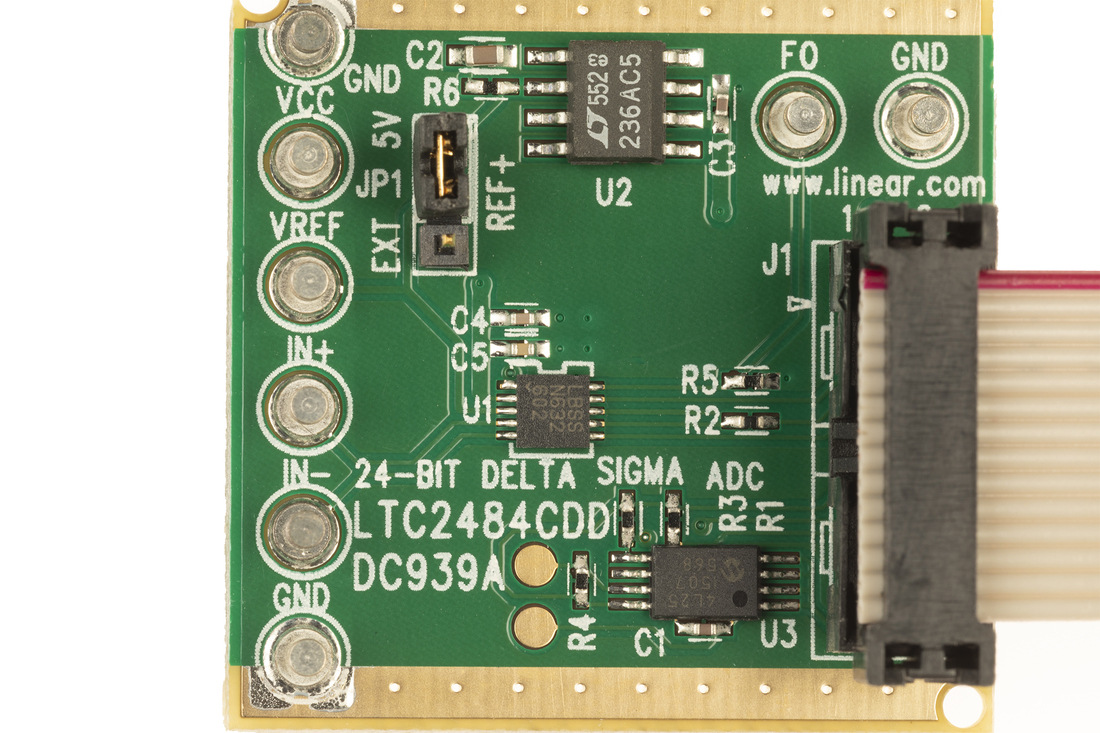

DC939A

LTC2484IDD演示板 | 具有温度调节功能的24位Σ-△型ADC(需要DC2026)

zoom

DC939A

LTC2484IDD演示板 | 具有温度调节功能的24位Σ-△型ADC(需要DC2026)

LTC2484IDD演示板 | 具有温度调节功能的24位Σ-△型ADC(需要DC2026)

产品详情

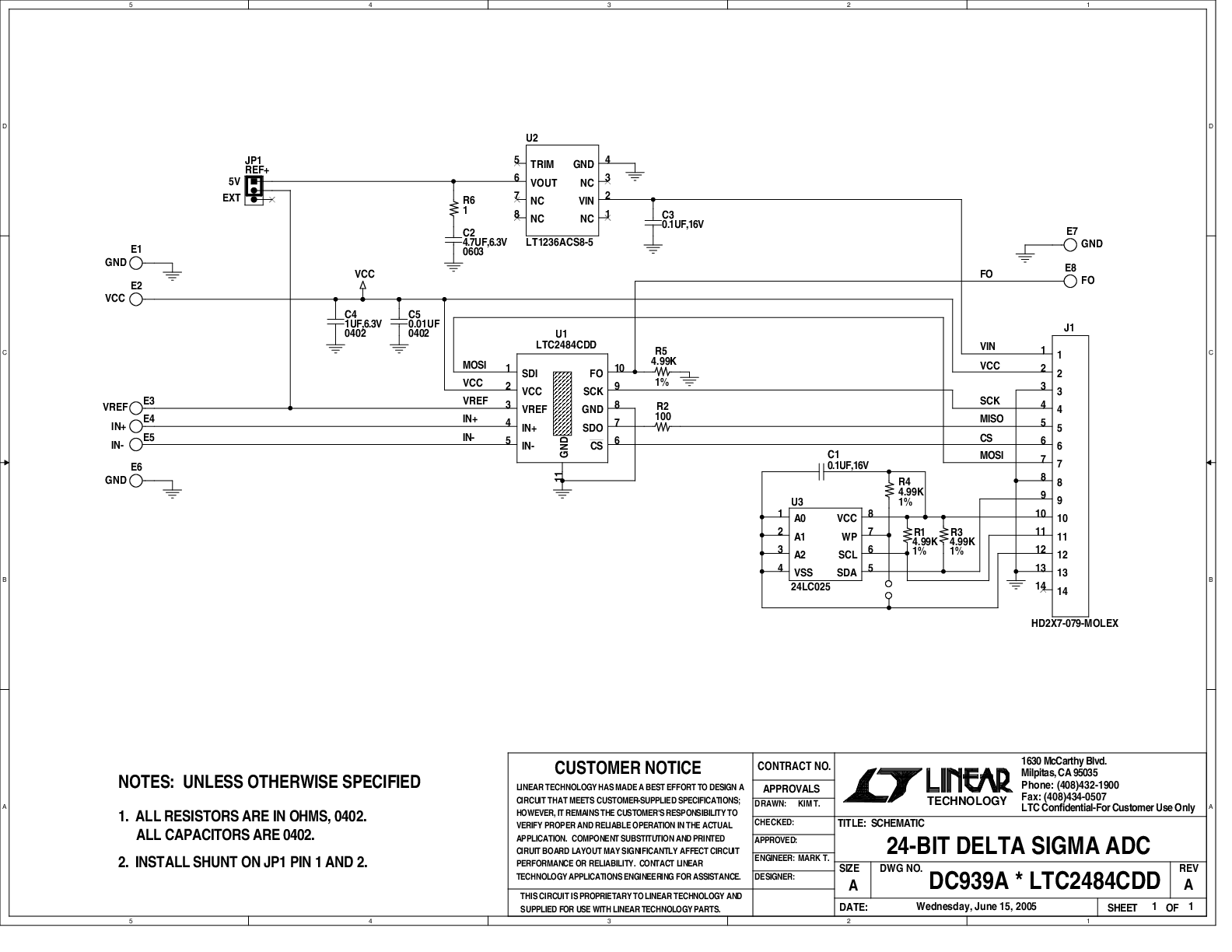

演示电路DC939内置24位高性能DS模数转换器(ADC) LTC2484。LTC2484具有2ppm线性度、0.5mV失调和600nV RMS噪声性能。输入是全差分的,且具有140 dB的输入共模抑制性能。LTC2484采用10引脚DFN封装,且具有易于使用的SPI接口。DC939属于ADI QuickEval演示板系列产品。经设计可轻松评估LTC2484并可以直接连接到目标应用的模拟信号,同时使用DC590 USB串行控制器板和随附软件测量性能。裸露接地层可以正确接地至原型电路。使用ADI软件进行评估后,数字信号可连接到终端应用的处理器/控制器以便用于串行接口开发。

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
