概览
优势和特点

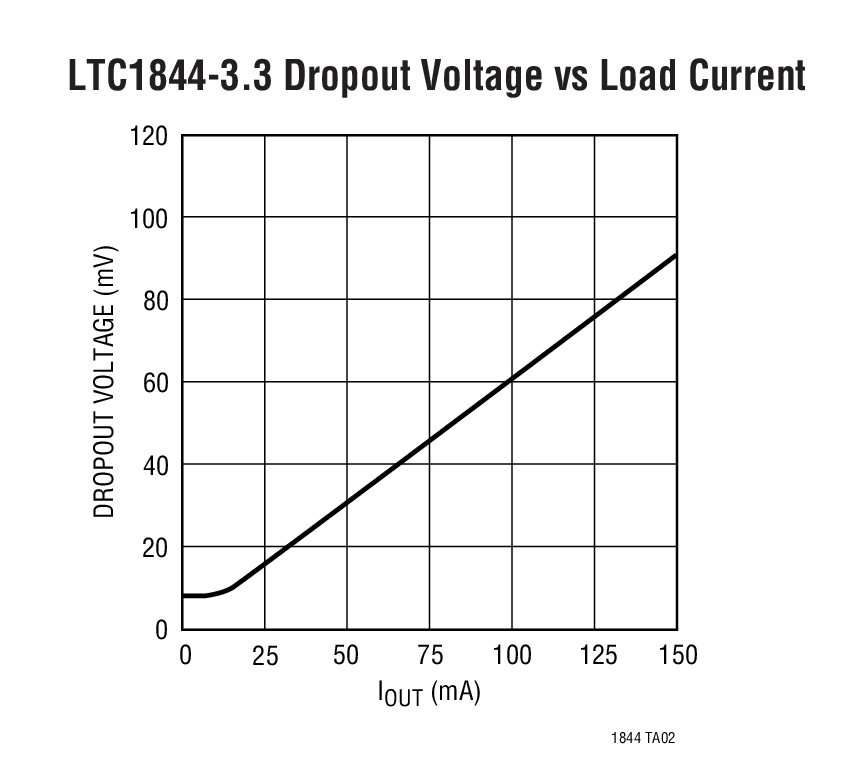

- 非常低压差：
- 在 150mA 时为 90mV
- 在 50mA 时为 30mV (LTC1844-3.3)
- 宽输入电压范围：1.6V 至 6.5V
- 35μA 的低电源电流，即使在压差情况下也不例外
- 低噪声：60μVRMS (10Hz 至 100kHz)
- 在整个温度、电压和电流范围内具有 ±1.75% 的电压准确度
- 快速瞬态响应
- 在停机模式中的电源电流为 10nA
- 固定输出电压：1.5V、1.8V、2.5V、2.8V、3.3V
- 可调输出电压：1.25V 至 6V
- 输出电流限制
- 反向电池和反向电流保护
- 无需保护二极管
- 可在采用 1μF 输出电容器时保持稳定
- 可在采用陶瓷电容器时保持稳定
- 短路和热过载保护
- 扁平 (仅高 1mm) SOT-23 封装
产品详情

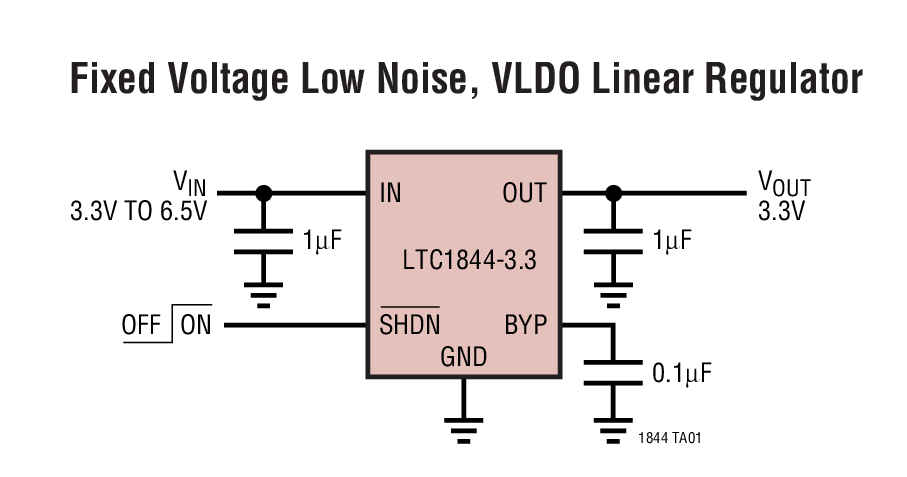

LTC®1844 系列是低噪声 VLDO™ (非常低压差) 线性稳压器，其专为低功率 / 便携式应用而设计。这些稳压器能够采用低至 1.6V 的输入电压来运作。典型输出噪声仅为 30μVRMS，而且 LTC1844-3.3 的典型压差在 150mA 的最大负载电流条件下仅为 90mV，并在 50mA 时降低至 30mV。
内部 P 沟道 MOSFET 传输晶体管不需要基极电流，因而使得器件在正常操作期间只吸收 35μA，这与压差电压和负载电流无关。在停机模式中，静态电流将减小至可忽略的 10nA 水平。
其他特点包括高输出电压准确度、卓越的瞬态响应、采用超低 ESR 陶瓷电容器 (最小 1μF) 时的稳定性、反向电池和反向电流保护、短路和热过载保护以及输出电流限制。

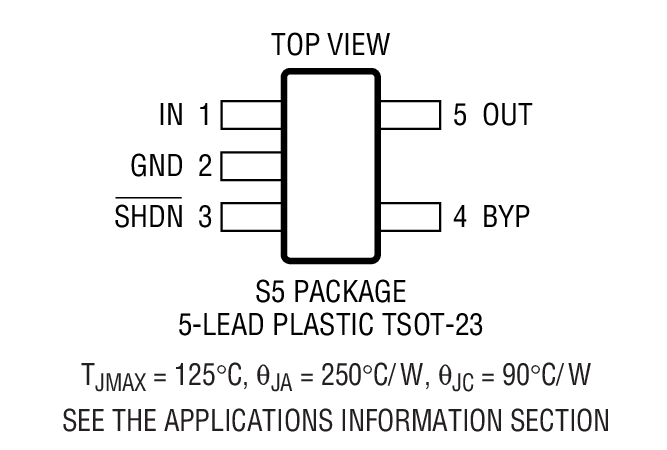

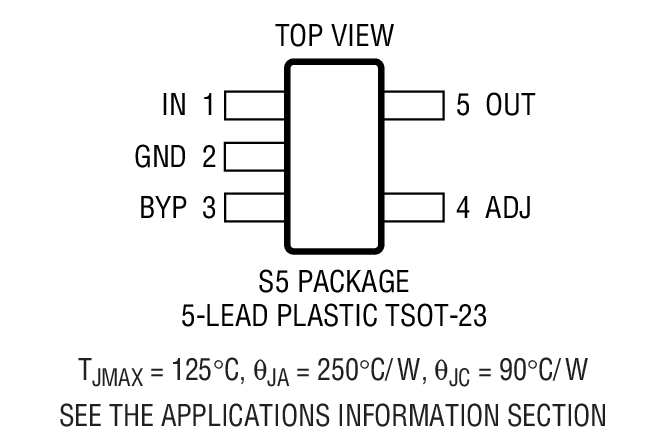

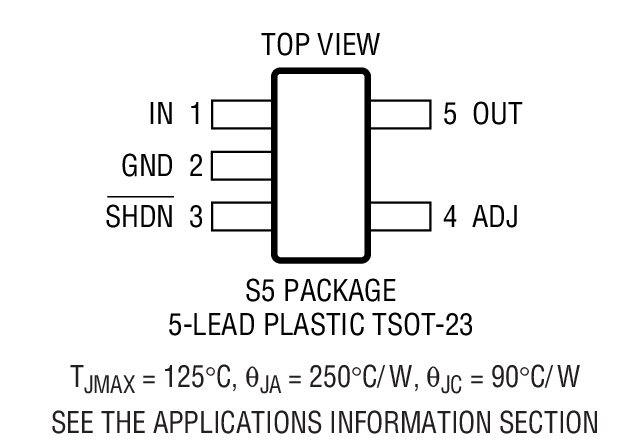

LTC1844 稳压器采用扁平 (仅高 1mm) SOT-23 (ThinSOT™) 封装。
应用
- 便携式仪器和电池供电型系统
- 蓝牙 / 802.11 板卡
- 蜂窝电话
- PDA 和笔记本电脑
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R421 Reliability Data3/23/2018
-

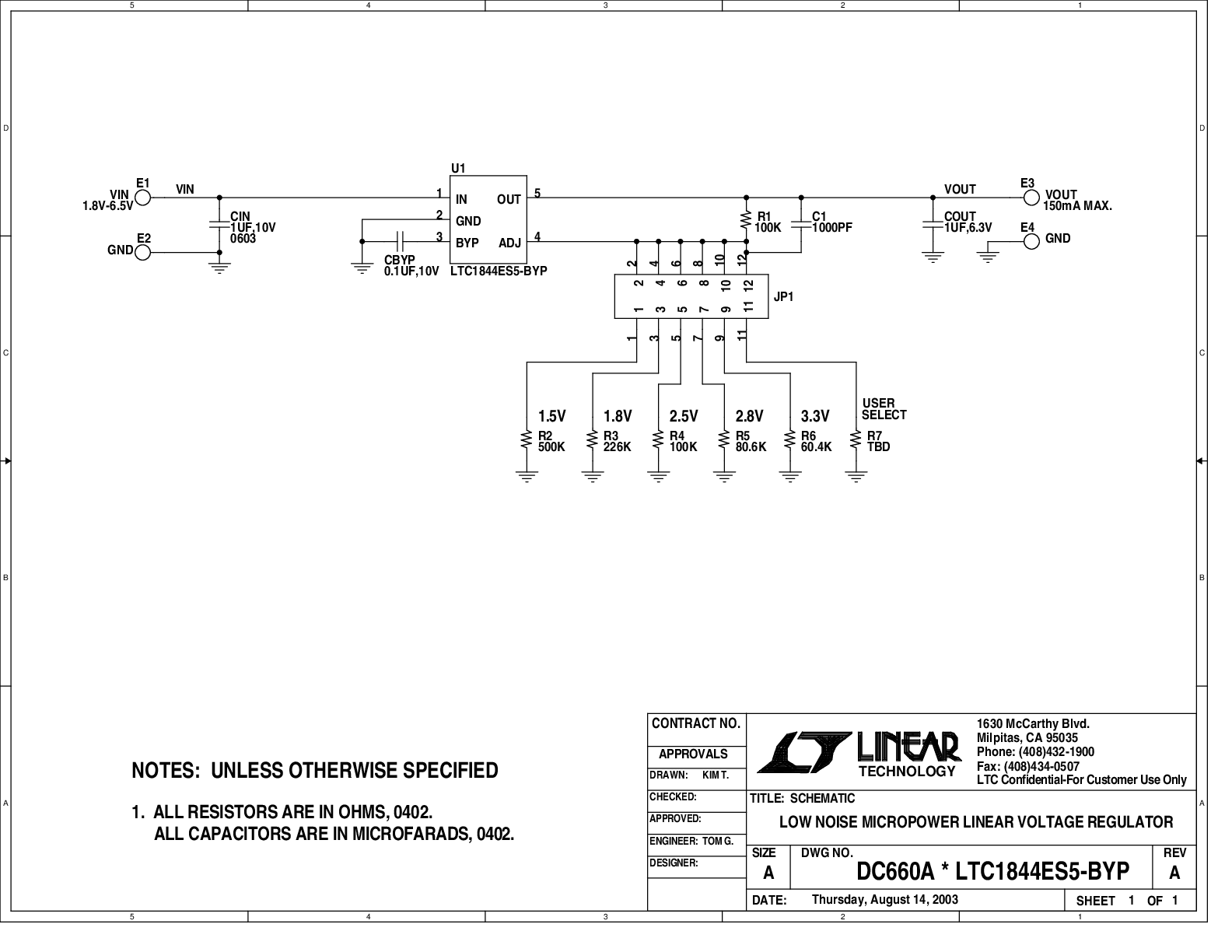

DC660A - Demo Manual9/24/2009
-
AN-140：线性调节器和开关模式电源的基本概念9/1/2019
-
Power Supply Tracking for Linear Regulators11/1/2004 LT Journal
-
Efficient, Flexible Boost Converter Fits into Charge-Pump Footprint2/1/2004 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1844-1.5
LTC1844-1.8
LTC1844-2.5
LTC1844-2.8
LTC1844-3.3
LTC1844-SD
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1844ES5-1.5#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-1.5#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-1.8#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-1.8#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-2.5#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-2.5#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-2.8#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-2.8#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-3.3#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-3.3#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-BYP#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-BYP#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-SD#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LTC1844ES5-SD#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
