LTC1751

微功率、稳压充电泵 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 5V 输出电流:100mA (VIN ≥ 3V)
  • 3.3V 输出电流:80mA (VIN ≥ 2.5V)
  • 超低功率:20μA 静态电流
  • 稳定的输出电压:3.3V ±4%,5V ±4%,可调型
  • 无电感器
  • 短路 / 热保护
  • VIN 范围:2V 至 5.5V
  • 800kHz 开关频率
  • 非常低的停机电流:<2μA
  • 停机模式使负载与 VIN 断接
  • 电源良好 / 欠压输出
  • 可调的软启动时间
  • 采用 8 引脚 MSOP 封装
更多细节
show more Icon

LTC®1751 系列是微功率充电泵 DC/DC 转换器,可在高达 100mA 电流下产生一个稳定的输出电压。输入电压范围为 2V 至 5.5V。极低的工作电流 (无负载时的典型值为 20μA) 和低的外部组件数 (一个跨接电容器以及 VIN 和 VOUT 上的两个小的旁路电容器) 使其非常适合小型电池供电式应用。

LTC1751 系列起突发模式 (Burst Mode®) 开关电容器电压倍增器的作用,以实现超低的静态电流。该系列的器件具有热停机功能,并能安然经受从 VOUT 至 GND 的持续短路。当输出电压已经达到其终值和输出具有某种欠压故障情况时,LTC1751-3.3 和 LTC1751-5 上的 PGOOD 引脚将发出指示信号。输出电压可调型 LTC1751 的 FB 引脚可用于设置期望的输出电压或电流。在 SS 引脚上可以使用一个任选的软启动电容器,以避免在启动期间产生过大的浪涌电流。

LTC1751 系列采用 8 引脚 MSOP 封装。


Applications

  • 锂离子电池备份电源
  • 局部 3V 和 5V 转换
  • 智能卡读取器
  • PCMCIA 局部 5V 电源
  • 白光 LED 背面照明

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1751EMS8#PBF
  • HTML
  • HTML
LTC1751EMS8#TRPBF
  • HTML
  • HTML
LTC1751EMS8-3.3#PBF
  • HTML
  • HTML
LTC1751EMS8-3.3#TRPBF
  • HTML
  • HTML
LTC1751EMS8-5#PBF
  • HTML
  • HTML
LTC1751EMS8-5#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1751EMS8#PBF

量产

LTC1751EMS8#TRPBF

量产

LTC1751EMS8-3.3#PBF

量产

LTC1751EMS8-3.3#TRPBF

量产

LTC1751EMS8-5#PBF

量产

LTC1751EMS8-5#TRPBF

量产

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC1751EMS8#PBF

量产

LTC1751EMS8#TRPBF

量产

LTC1751EMS8-3.3#PBF

量产

LTC1751EMS8-3.3#TRPBF

量产

LTC1751EMS8-5#PBF

量产

LTC1751EMS8-5#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1751EMS8#PBF

量产

LTC1751EMS8#TRPBF

量产

LTC1751EMS8-3.3#PBF

量产

LTC1751EMS8-3.3#TRPBF

量产

LTC1751EMS8-5#PBF

量产

LTC1751EMS8-5#TRPBF

量产

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC1751EMS8#PBF

量产

LTC1751EMS8#TRPBF

量产

LTC1751EMS8-3.3#PBF

量产

LTC1751EMS8-3.3#TRPBF

量产

LTC1751EMS8-5#PBF

量产

LTC1751EMS8-5#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC323A-B

LTC1751EMS8-3.3 | Regulated Charge Pump DC/DC Converter, 2V to 4.5V Input, 3.3VOUT @ 40mA

reference details image

DC323A-C

LTC1751EMS8 | Regulated Charge Pump DC/DC Converter, 2.5V to 4.5V Input, 4VOUT @ 75mA

reference details image

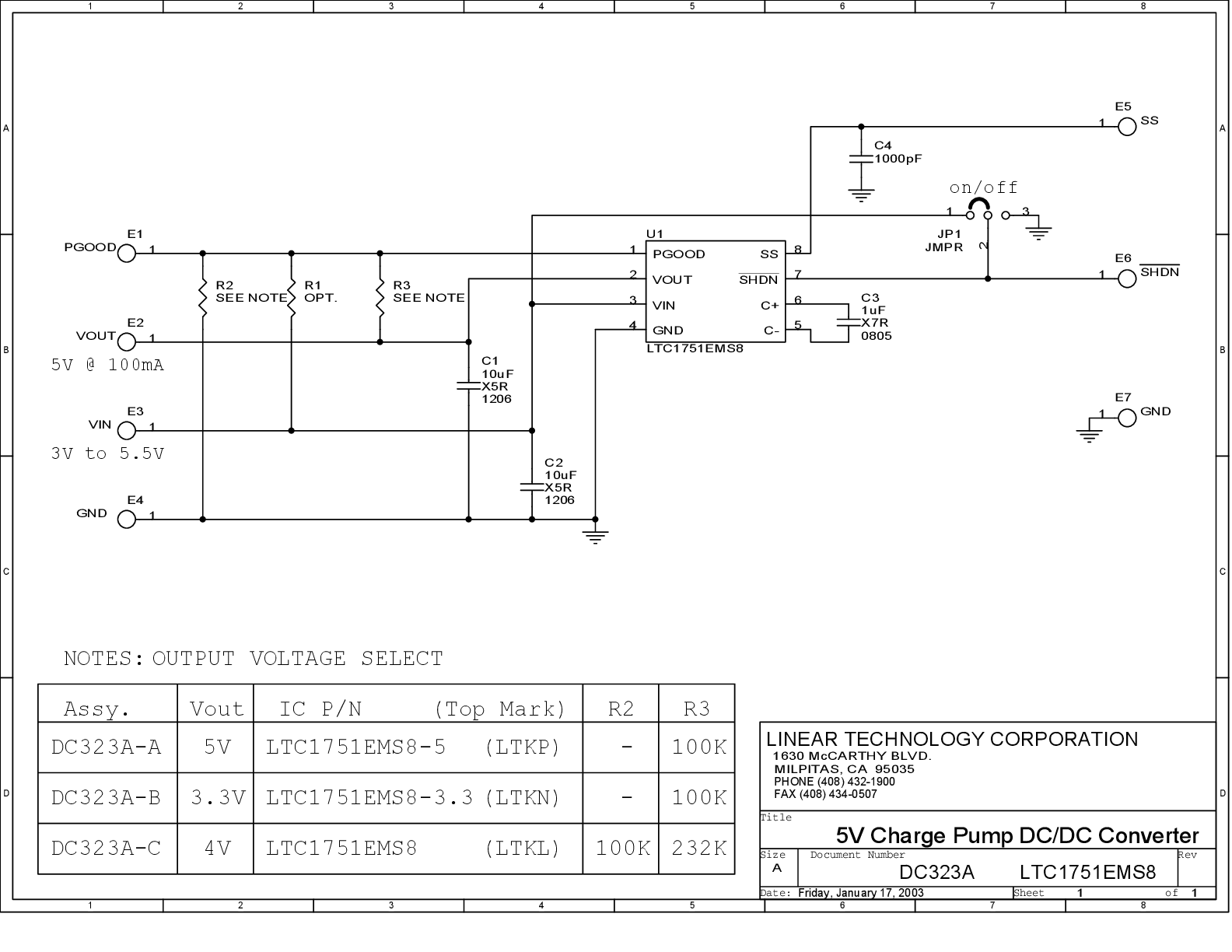

DC323A-A

LTC1751EMS8-5 | Regulated Charge Pump DC/DC Converter, 3V to 5.5V Input, 5VOUT @ 100mA

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
