  6. LTC1734L


概览

优势和特点

  • 扁平 (仅高 1mm) ThinSOT 封装
  • 可编程充电电流:50mA 至 180mA
  • 无需隔离二极管
  • 无需检测电阻器
  • 准确度为 1% 的预设置电压:4.2V

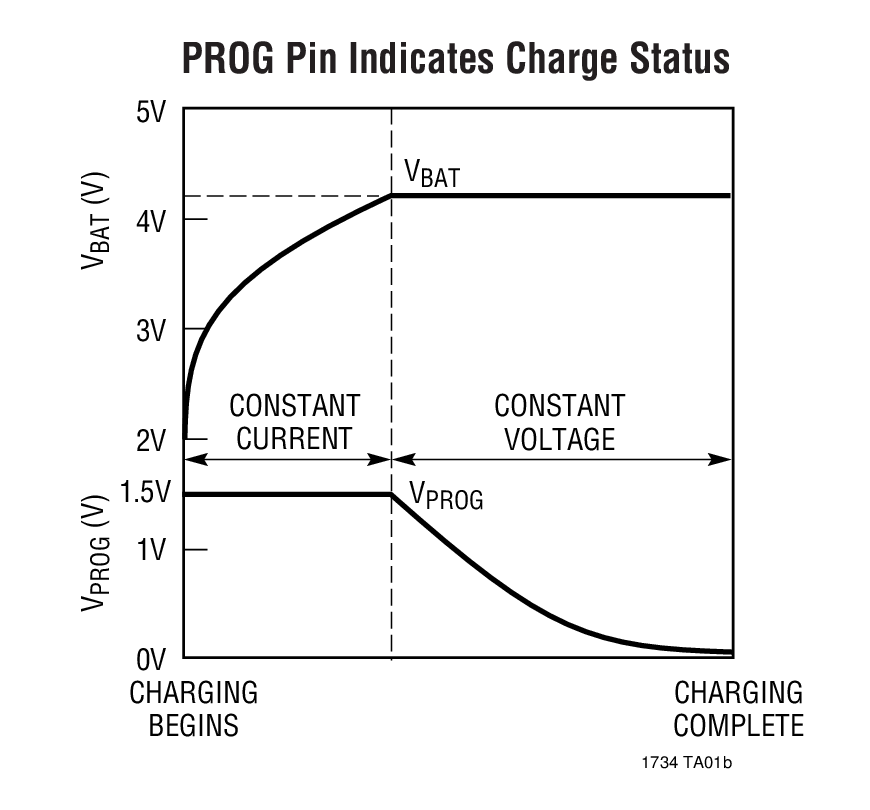

  • 充电电流监视器输出以用于终止充电
  • 移开输入电源可自动进入睡眠模式
  • 手动停机
  • 停机模式中的电池泄漏电流可忽略不计
  • 欠压闭锁
  • 过流 / 过热自保护

产品详情

LTC®1734L 是一款低成本、单节电池、恒定电流 / 恒定电压锂离子电池充电控制器。当与少量外部组件搭配使用时,该 SOT-23 封装的器件可为单节锂离子电池构成非常小及成本低的充电器。LTC1734L 是 LTC1734 的较低充电电流版本。

LTC1734L 提供了一个准确度为 1% 的 4.2V 固定浮动电压 (如需 4.1V 和 4.15V 浮动电压,请与凌力尔特联系)。可采用位于 PROG 引脚和地之间的单个外部电阻器来设置恒定电流。通过浮置编程电阻器可实现手动停机,而移开输入电源则可自动地将 LTC1734L 置于睡眠模式。停机和睡眠模式所消耗的电池电流都接近零。

充电电流可通过 PROG 引脚上的电压来监视,因而允许由微控制器或 ADC 读取该电流,并决定何时终止充电周期。输出驱动器既被限流又被热保护,以防止 LTC1734L 在安全限值范围之外操作。不需要外部隔离二极管。

另外,LTC1734L 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。


应用

  • 蜂窝电话
  • 手持式计算机
  • 数码相机
  • 充电底座
  • 低成本和小尺寸充电器
  • 可编程电流源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC1734-4.1
LTC1734-4.2
LTC1734L-4.1
LTC1734L-4.2

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

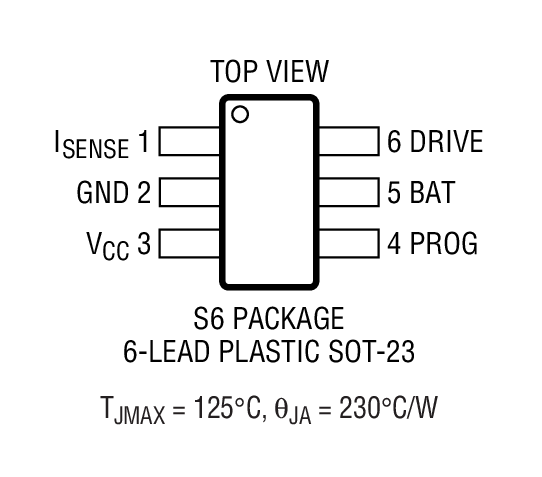

LTC1734LES6-4.2#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
