特性
- 两个 0.4Ω/300mA N 沟道开关

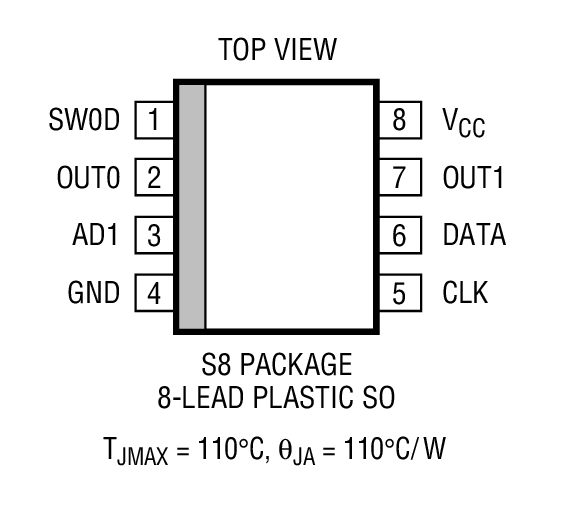

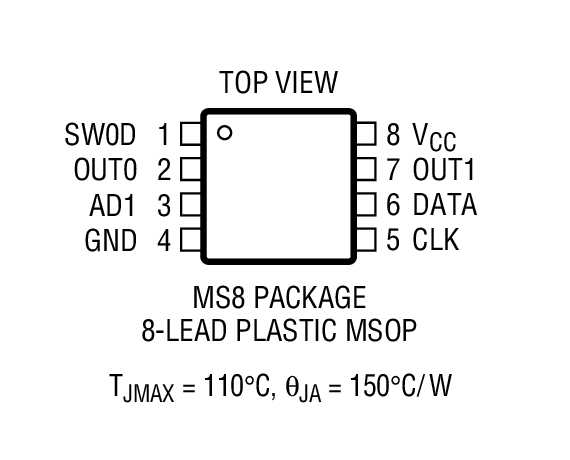

- 采用 MS8 和 SO-8 封装
- 可兼容 SMBus 和 I2C
- 针对 DATA 和 CLK 的 0.6V VIL 和 1.4V VIH
- 低的待用电流：14μA
- 至 SW0 的单独漏极连接
- 从一个三态地址引脚提供三个地址
- 可实现多达 6 个开关的独立控制
- 内置上电复位定时器
- 内置欠压闭锁功能电路
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

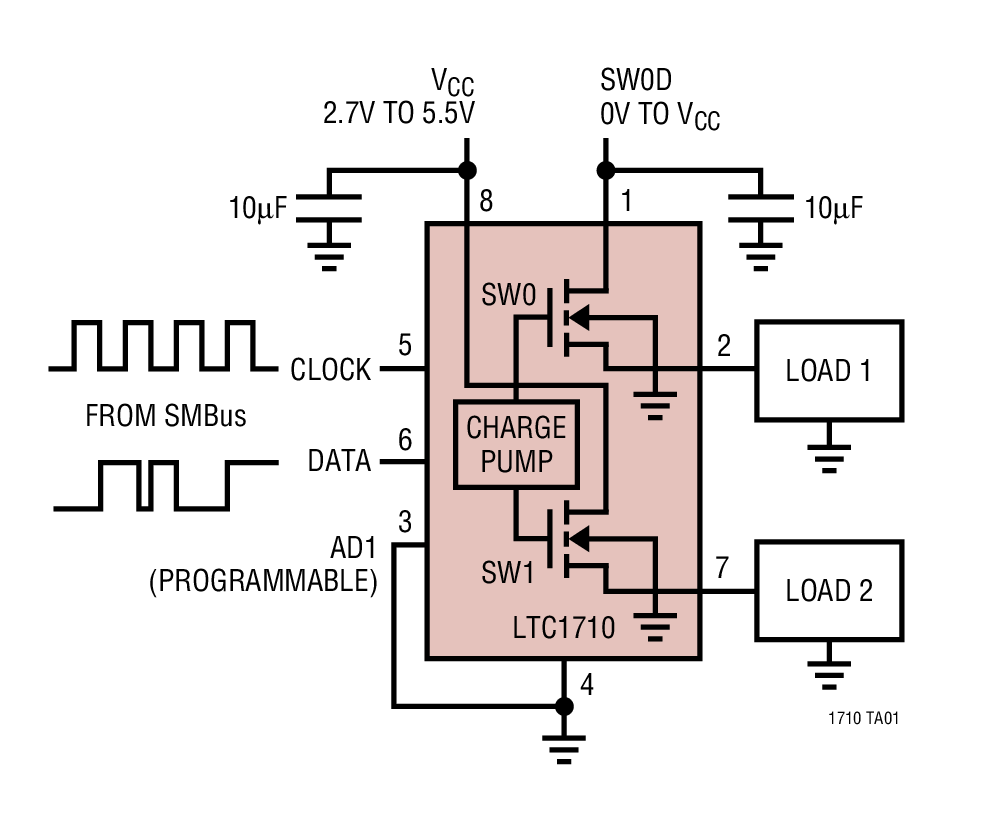

LTC®1710 SMBus 双路开关具有两个受控于一个二线式 SMBus 接口的内置 0.4Ω/300mA 开关。LTC1710 具有 14μA (3.3V) 的低待用电流，可在 2.7V 至 5.5V 的输入电压范围内工作，同时保持 SMBus 规定的 0.6V VIL 和 1.4V VIH 输入门限。
LTC1710 采用二线式接口 (CLK 和 DATA)，其遵循 SMBus 的发送字节协议，以独立地控制两个 0.4Ω 内部 N 沟道电源开关，这两个开关通过内置充电泵得到了全面的强化。
LTC1710 具有一个三态可编程地址引脚，该引脚可提供三个不同的地址，因而能在同一根总线上连接总共 6 个可用开关。另外，LTC1710 还具有一个单独的用户控制型漏极电源 (SW0D)，此电源连接至开关 0 (Switch 0)，因此其可用于控制采用一个不同电源的 SMBus 外设。
应用
- 手持式计算机电源管理
- 计算机外设控制
- 笔记本电脑电源平面开关
- 便携式设备电源控制
- 工业控制系统
- ACPI SMBus 接口
