概览
优势和特点
- 采用单节锂离子电池工作
- 2.8V 至 5.5V 输入电压范围
- 非常低的停机电流：<2μA
- 同步降压型架构用于实现高效率
- PWM 调光频率可利用单个电容器进行调节
- 准确的灯电流较大限度延长了灯的使用寿命
- 300kHz 固定频率操作
- 内部或外部 PWM 调光
- 小外形 10 引脚 MSOP 封装
产品详情
LTC®1697 专为控制单个 1W 冷阴极荧光灯 (CCFL) 而设计。一个内部 PWM 调光系统实现了效率和动态范围的较大化。准确的灯电流可利用单个外部电阻器设定。
LTC1697 包含一个同步电流模式 PWM 控制器和内部 1A MOSFET 开关。该器件内置一个 300kHz 振荡器、0.8V 基准、和内部电流检测功能电路。它采用一个 2.8V 至 5.5V 输入电压工作。另外，LTC1697 还具有热限制和停机功能，后者可把电源电流减小至 <2μA。
LTC1697 采用 MSOP-10 封装。
- 个人数字助理 (PDA)
- 手持式计算机
- 便携式仪器
- 具地图显示器的手持式 GPS
- 手持式 TV / 视频监视器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018
-

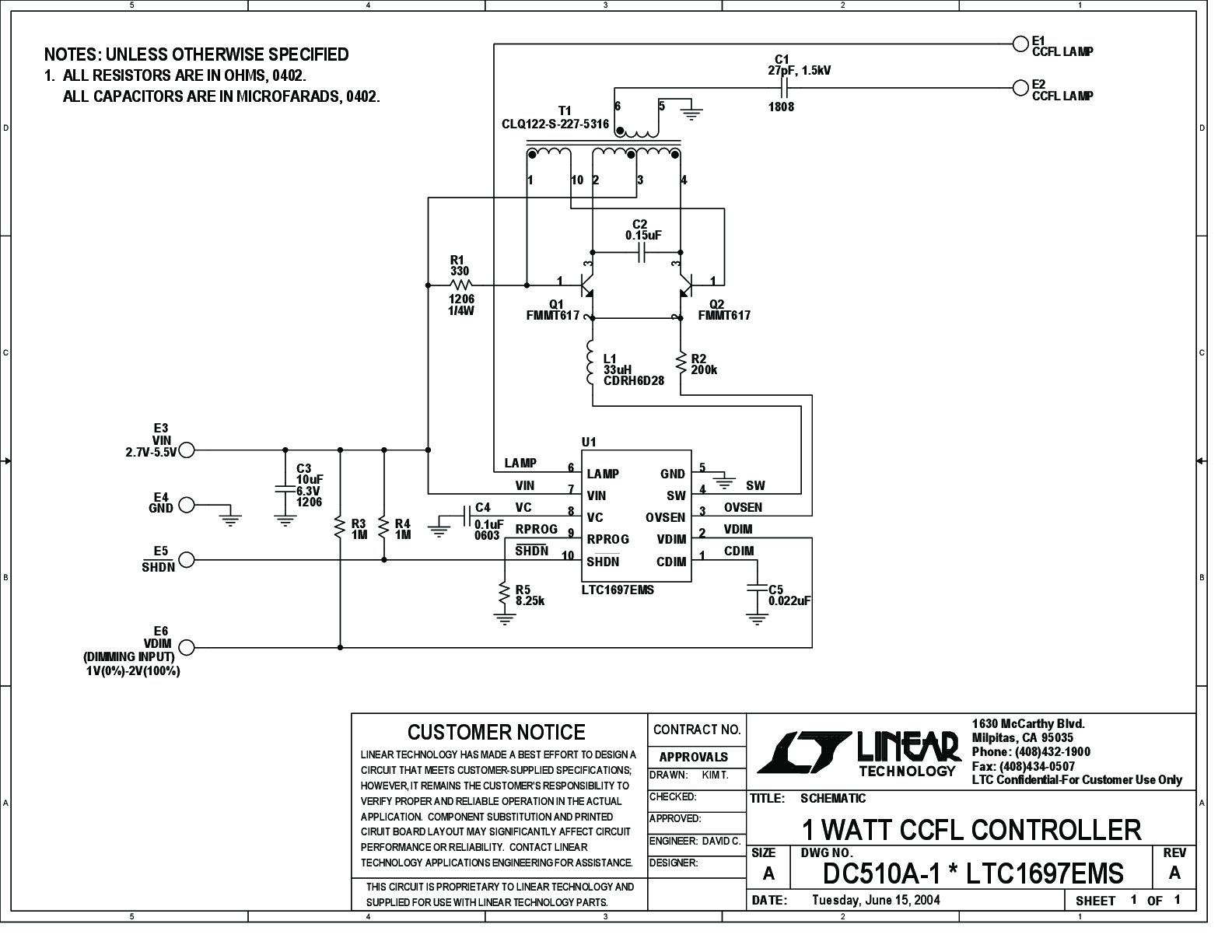

DC510A - Demo Manual9/24/2009
-
A Compact and Power Efficient CCFL Controller for Handheld Devices2/1/2004 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1697
