LTC1687
LTC1687
Info: :
量产
Info: :
量产
产品详情
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
4
特性
- 在整个温度范围内具有精准的传播延迟：接收器 / 驱动器：18.5ns ±3.5ns
- 高数据速率：52Msps
- 低的tPLH/tPHL延迟时间偏差：接收器 / 驱动器：500ps (典型值)
- –7V 至 12V RS485 输入共模范围
- 在整个共模范围内可执行有保证的故障保险接收器操作
- 高的接收器输入电阻：≥ 22k，即使在未通电的情况下也不例外
- 短路保护
- 热停机保护
- 驱动器在三态或电源关断的情况下保持高阻抗
- 单 5V 电源
- 引脚与 LTC490 / LTC491 相兼容
- 45dB CMRR (在 26MHz)
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®1686 / LTC1687 是高速、精准延迟、全双工 RS485 收发器，能够在高达 52Mbps 的数据速率下工作。另外，该器件还满足 RS422 的要求。
LTC1686 / LTC1687 独特的架构在宽的共模范围和环境温度范围内提供了非常稳定的传播延迟和低的延迟时间偏差。
驱动器和接收器具有三态输出，且被停用的驱动器输出在整个共模范围内保持高阻抗。一种短路功能用于检测输出短路，并大幅度减小驱动器输出电流。一种相似的功能还可保护接收器输出免受短路故障的损坏。热停机电路负责避免器件产生过大的功耗。
接收器具有一种故障保险功能，它可以在输入短路或被浮置时确保一种高输出状态。LTC1686 / LTC1687 RS485 收发器在整个共模范围内 (–7V 至 12V) 保证接收器故障保险操作。当器件未通电或被停用时，接收器输入电阻将保持 ≥ 22k。
LTC1686 / LTC1687 采用单 5V 电源工作，并且仅吸收 7mA 的电源电流。
应用
- 高速 RS485/RS422 全双工收发器
- 电平变换器
- 背板收发器
- STS-1/OC-1 数据收发器
- 信号转发器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
4
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1687
文档
4
筛查
1 应用
全部
-
全部
-
数据手册
-
可靠性数据
-
设计笔记
全部
-
全部
-
英文
-
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
参考资料 4
产品选型卡 2
产品选型指南 1
视频
1
设计资源 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1687CS#PBF |
14-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LTC1687CS#TRPBF |
14-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LTC1687IS#PBF |
14-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LTC1687IS#TRPBF |
14-Lead SOIC (Narrow 0.15 Inch)
|
|
- LTC1687CS#PBF
- 引脚/封装图-中文版
-
14-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1687CS#TRPBF
- 引脚/封装图-中文版
-
14-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1687IS#PBF
- 引脚/封装图-中文版
-
14-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1687IS#TRPBF
- 引脚/封装图-中文版
-
14-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
10月 12, 2022
- 22_0251
Epoxy Change from Henkel 8290 to 8290A for 14-Lead SOIC Package
LTC1687CS#PBF
量产
LTC1687CS#TRPBF
量产
LTC1687IS#PBF
量产
LTC1687IS#TRPBF
量产
8月 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LTC1687CS#PBF
量产
LTC1687CS#TRPBF
量产
LTC1687IS#PBF
量产
LTC1687IS#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 12, 2022
- 22_0251
Epoxy Change from Henkel 8290 to 8290A for 14-Lead SOIC Package
LTC1687CS#PBF
量产
LTC1687CS#TRPBF
量产
LTC1687IS#PBF
量产
LTC1687IS#TRPBF
量产
8月 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LTC1687CS#PBF
量产
LTC1687CS#TRPBF
量产
LTC1687IS#PBF
量产
LTC1687IS#TRPBF
量产
软件和型号相关生态系统
软件和型号相关生态系统
评估套件
评估套件 1

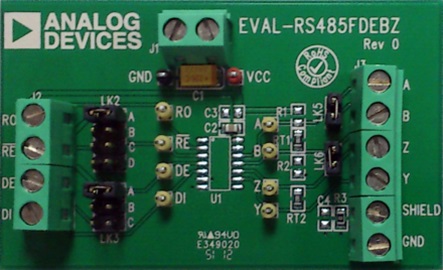

EVAL-RS485FDEBZ
标准RS-485全双工（14引脚SOIC封装）评估板EVAL-RS485FDEBZ
产品详情
EVAL-RS485FDEBZ支持轻松而快速地评估采用标准14引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。
用于板上评估的器件需另外订购。
