LTC1682

具低噪声线性稳压器的倍压器充电泵

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC1682 - Inductorless (Charge Pump) DC/DC Converters Download 1.35 KB
产品模型 24
特性

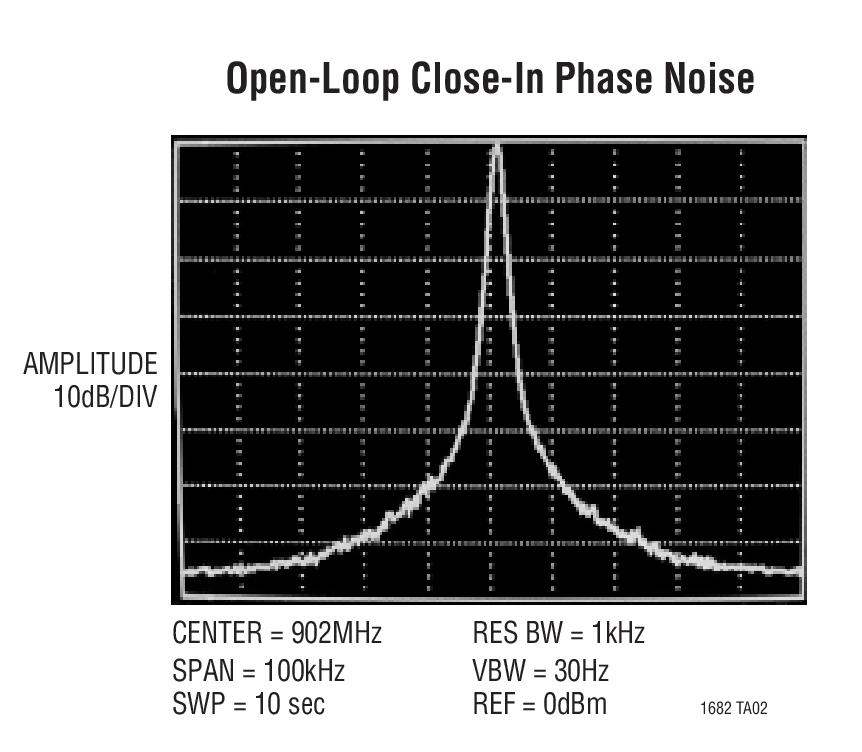

  • 低输出噪声：60μVRMS (100kHz BW)
  • 可调或固定升压输出
  • 可调输出电压范围：2.5V 至 5.5V
  • 固定输出电压：3.3V、5V
  • 宽输入电压范围：1.8V 至 4.4V
  • 采用小的陶瓷电容器
  • 无需电感器
  • 输出电流高达 50mA
  • 550kHz 开关频率
  • 低工作电流：150μA
  • 低停机电流：1μA
  • 内部热停机和电流限制功能电路

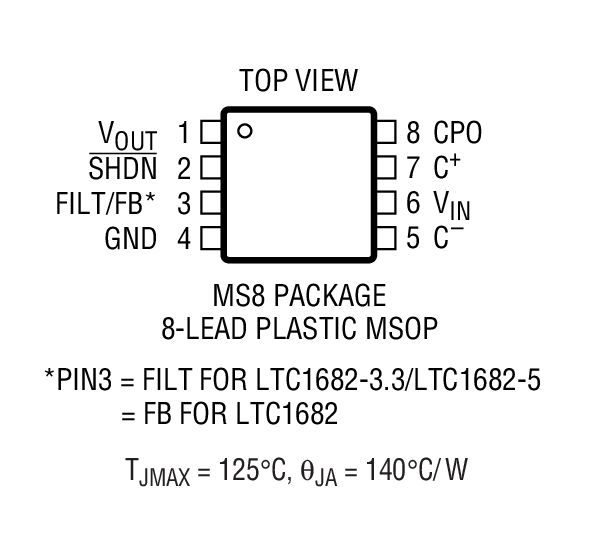

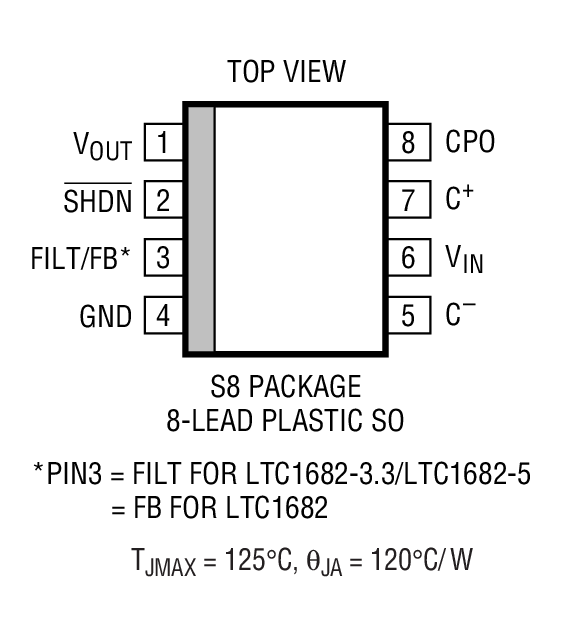

  • 采用 8 引脚 MSOP 封装和 SO 封装

更多细节
show more Icon

LTC®1682 / LTC1682-3.3 / LTC1682-5 是具有一个内部低噪声、低压差 (LDO) 线性稳压器的倍压器充电泵。这些器件专为提供一个用于给那些对噪声敏感的器件 (例如：无线应用中的高频 VCO) 供电的低噪声升压电源电压而设计。

一个内部倍压器充电泵负责把一个 1.8V 至 4.4V 输入转换为一个升压输出，而内部 LDO 稳压器则将该升压电压转换为一个低噪声稳定输出。可调版本允许用户通过连接至 FB 引脚的外部电阻器来设定 VOUT。该稳压器能够提供高达 50mA 的输出电流。停机模式可把电源电流减小至 < 5μA，通过停用稳压器把负载从 VIN 上拿掉，并通过一个 100Ω 开关将 VOUT 放电至地。

LTC1682 LDO 稳压器可在输出端上仅采用 2μF 电容的情况下保持稳定。可以使用小的陶瓷电容器，从而减小 PC 电路板面积。

LTC1682 / LTC1682-3.3 / LTC1682-5 具有短路和过热保护功能。这三款器件采用 8引脚 MSOP 封装和 SO 封装。

应用

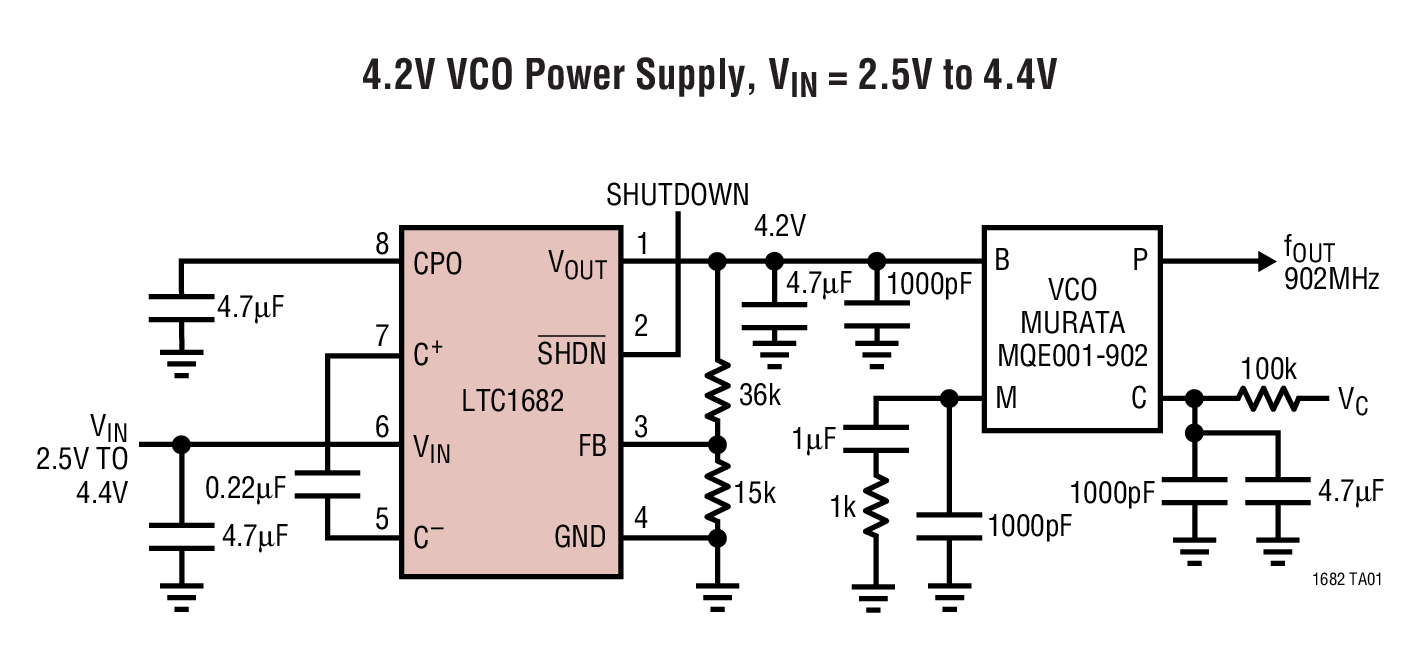

  • 蜂窝电话中的 VCO 电源
  • 双向寻呼机
  • 无线 PCMCIA 卡
  • 便携式医疗仪器
  • 低功率数据采集
  • 远程发送器

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC1682 - Inductorless (Charge Pump) DC/DC Converters Download 1.35 KB
产品模型 24
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC1682

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/21/2009
英文

LTC1682: Doubler Charge Pumps with Low Noise Linear Regulator Data Sheet

打开PDF文件

redirect
196.00K
download

下载 PDF

PDF Vector

PDF

更新 05/30/2005
日文

LTC1682: 低ノイズ・リニア・レギュレータ内蔵 ダブラー・チャージ・ポンプ データシート

打开PDF文件

redirect
351.00K
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 09/24/2009
英文

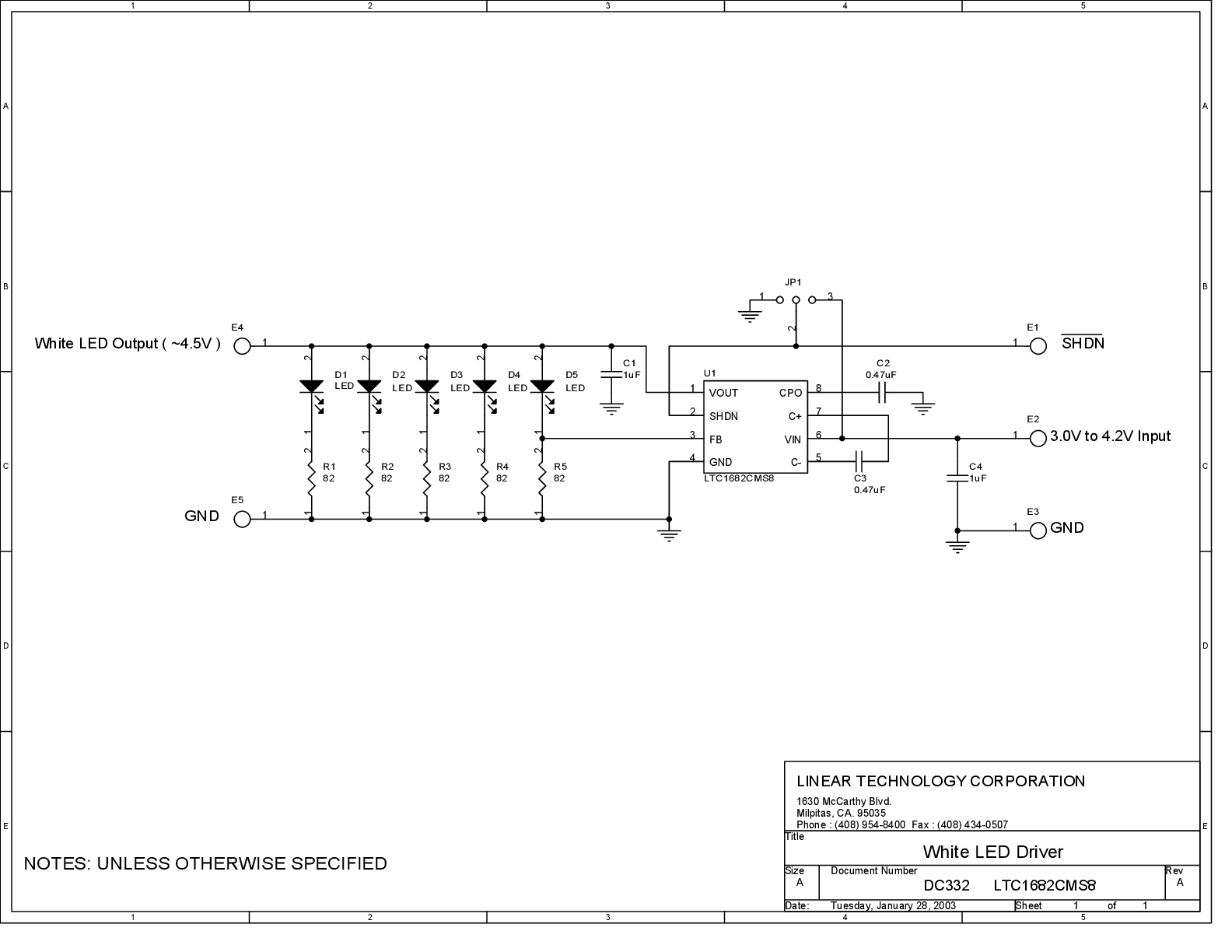

DC332A - Demo Manual redirect icon

60.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文

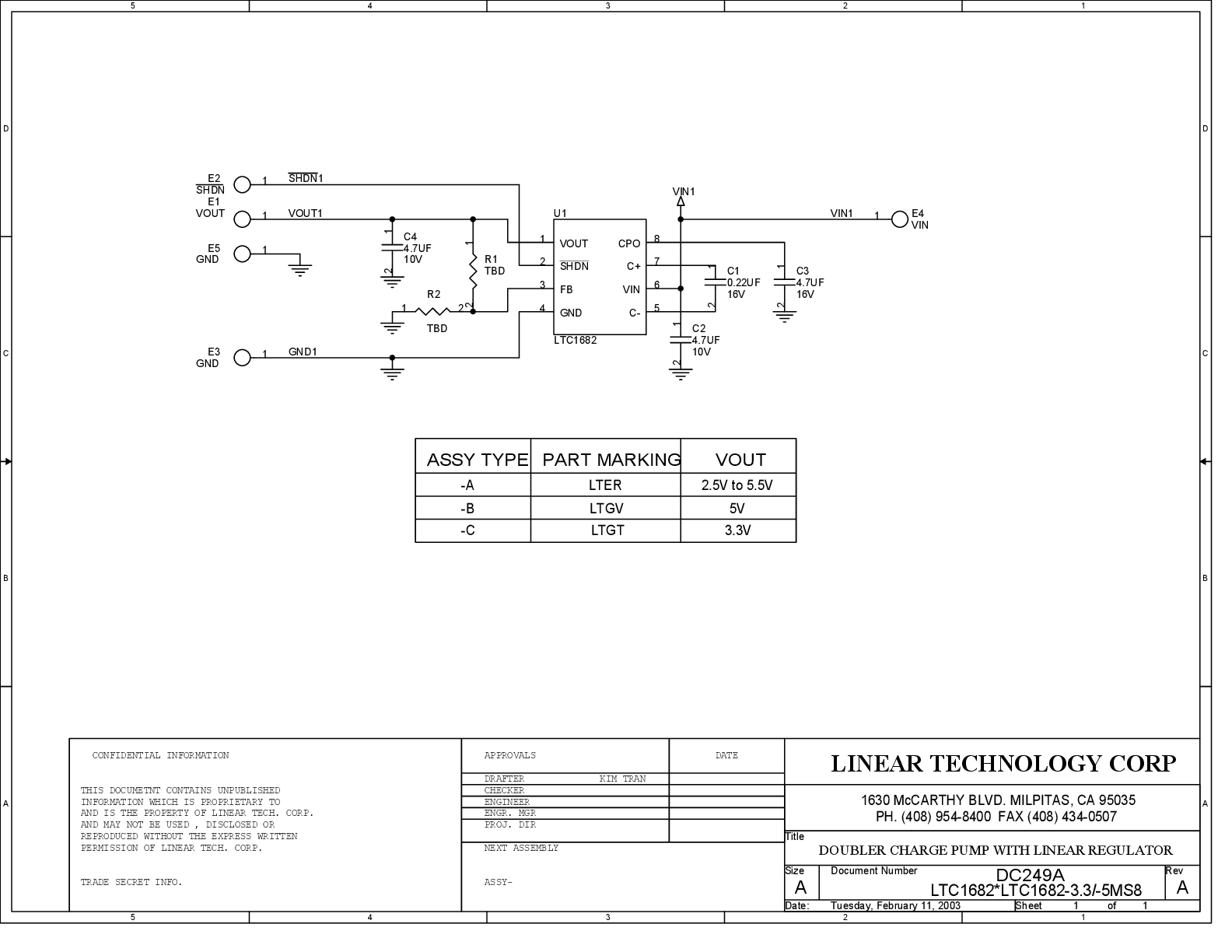

DC249A - Demo Manual redirect icon
