LTC1643

过期

PCI-Bus 热插拔控制器

Viewing:

概述

停产的产品数据表仅供参考
允许从一个带电的 PCI 插槽安全地进行电路板的插拔操作
可在一块母板 (LTC1643H) 或 CompactPCI^™ 板卡 (LTC1643L / LTC1643L-1) 上工作
可控制 –12V、3.3V、5V、12V 电源
具电路断路器的可编程折返电流限制功能电路

用户可编程的电源电压上电速率
用于外部 N 沟道 MOSFET 的高端驱动
–12V 和 12V 片内开关
故障和电源良好输出

停产的产品数据表仅供参考

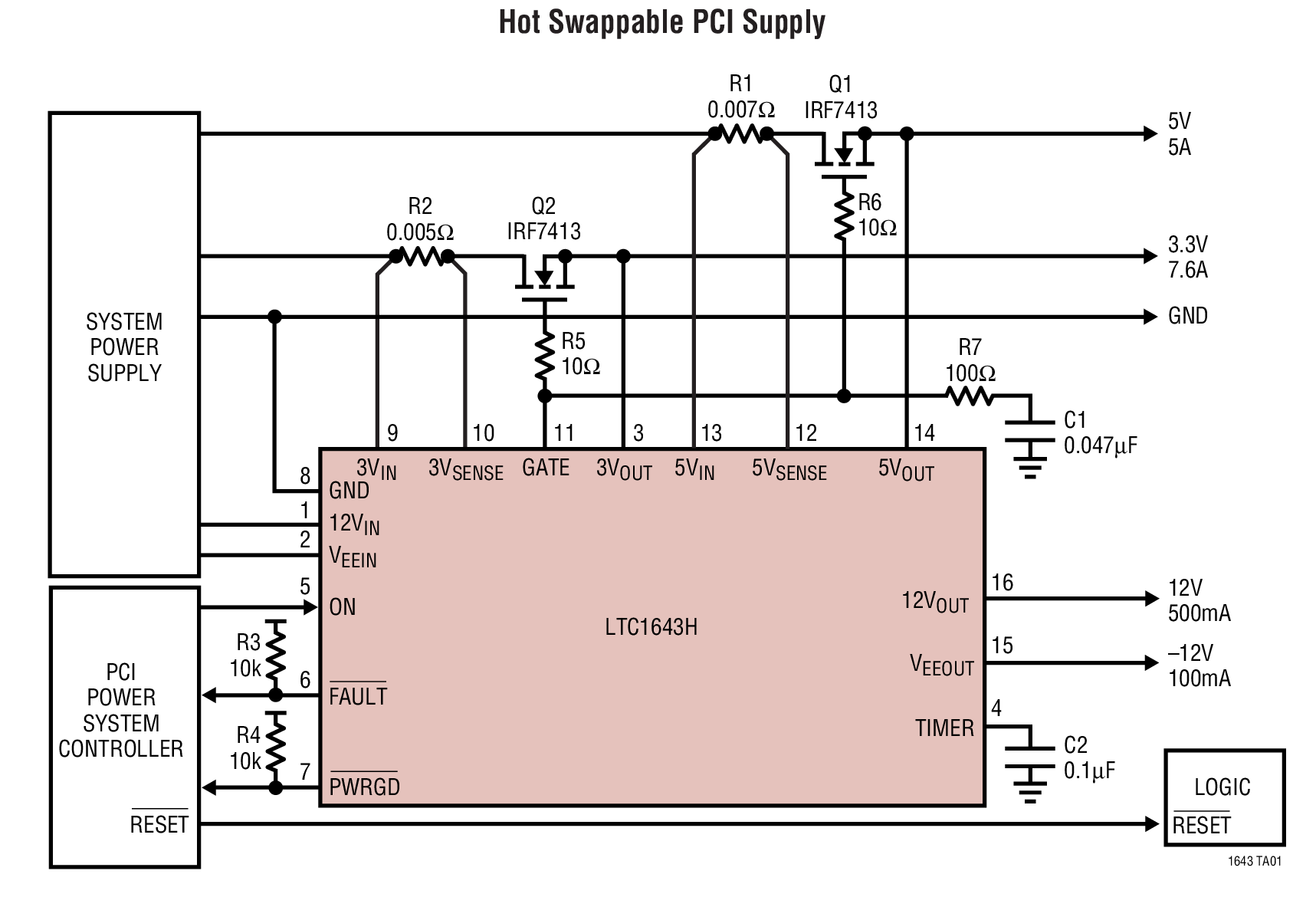

LTC^®1643 是一款热插拔 (Hot Swap^™) 控制器，其允许从一个带电 PCI-Bus 插槽安全地进行电路板的插拔操作。两个外部 N 沟道晶体管负责控制 3.3V 和 5V 电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可编程速率使所有的电源电压斜坡上升。一个电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。折返电流限制功能可在出现短路时限制电流尖峰和功率耗散，并允许具有大电容的电路板上电 (并不会使电路断路器发生跳变)。当所有电源电压均处在容限范围之内时，PWRGD 输出发出指示信号，而 FAULT 输出则指示某种过流情况。ON (LTC1643H) / ON (LTC1643L / LTC1643L-1) 引脚用于实现电路板电源的循环或使电路断路器复位。LTC1643L-1 把 ±12V 电源良好比较器停用。

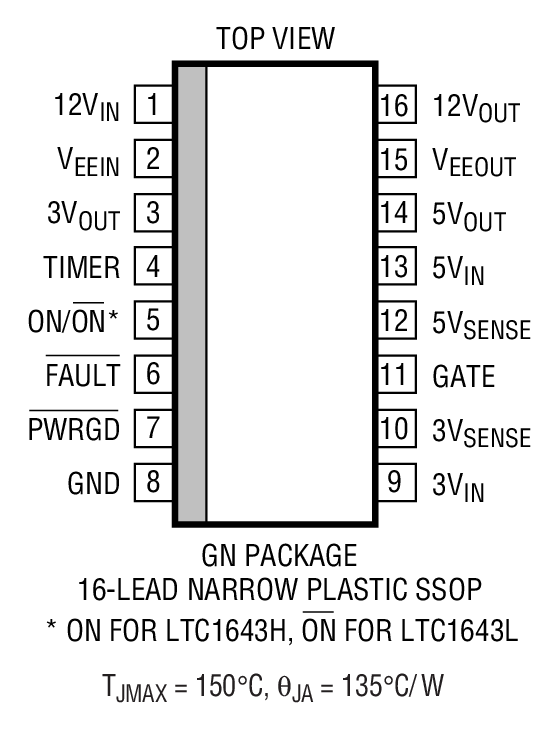

LTC1643 采用 16 引脚窄体 SSOP 封装。

应用

基于 PCI 的服务器
符合 CompactPCI 标准的电路板

参考资料

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
LTC1643A	量产	PCI-Bus 热插拔控制器
LTC4244	量产	坚固的 CompactPCI 总线热插拔控制器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC1643AH
LTC1643AL
LTC1643AL-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
