概览
优势和特点
- 降压 / 升压型充电泵可产生 3V 或 5V
- 输入电压范围：2.6V 至 6V
- 控制器 VCC 范围：1.425V 至 4.4V
- 在所有 SIM 触针上均提供了 > 10kV ESD 防护等级
- 短路和过热保护
- 3V 至 5V 信号电平变换器
- 非常低的工作电流：40μA
- 非常低的停机电流：< 1μA
- 软启动功能可限制接通时的浪涌电流
- 1MHz 开关频率
- 采用 16 引脚窄体 SSOP 封装
产品详情
LTC®1555L 提供了低电压 GSM 蜂窝电话与 3V 或 5V 用户识别模块 (SIM) 相连接所需的电源转换和电平移位。该器件包含一个获专利的降压 / 升压型充电泵 DC/DC 转换器*，可为 SIM 卡提供一个稳定的 VCC 电源电压。输入电压的变化范围可在 2.6V 至 6V，因而允许直接连接至电池。输出电压可以设置为 3V、5V 或直接连接至 VIN 引脚。
内部电平变换器使得采用低至 1.425V 电源工作的控制器能够与 3V 和 5V SIM 相连接。一种软启动功能可限制接通时的浪涌电流，从而可缓解当输入由另一个低功率 DC/DC 转换器提供时有可能引起的启动问题。40μA 的工作电流和 1μA 的停机电流较大限度延长了电池使用寿命。由于采用了小型 16 引脚窄体 SSOP 封装，而且仅需 3 个小的外部电容器，因此较大限度缩减了电路板面积。
应用

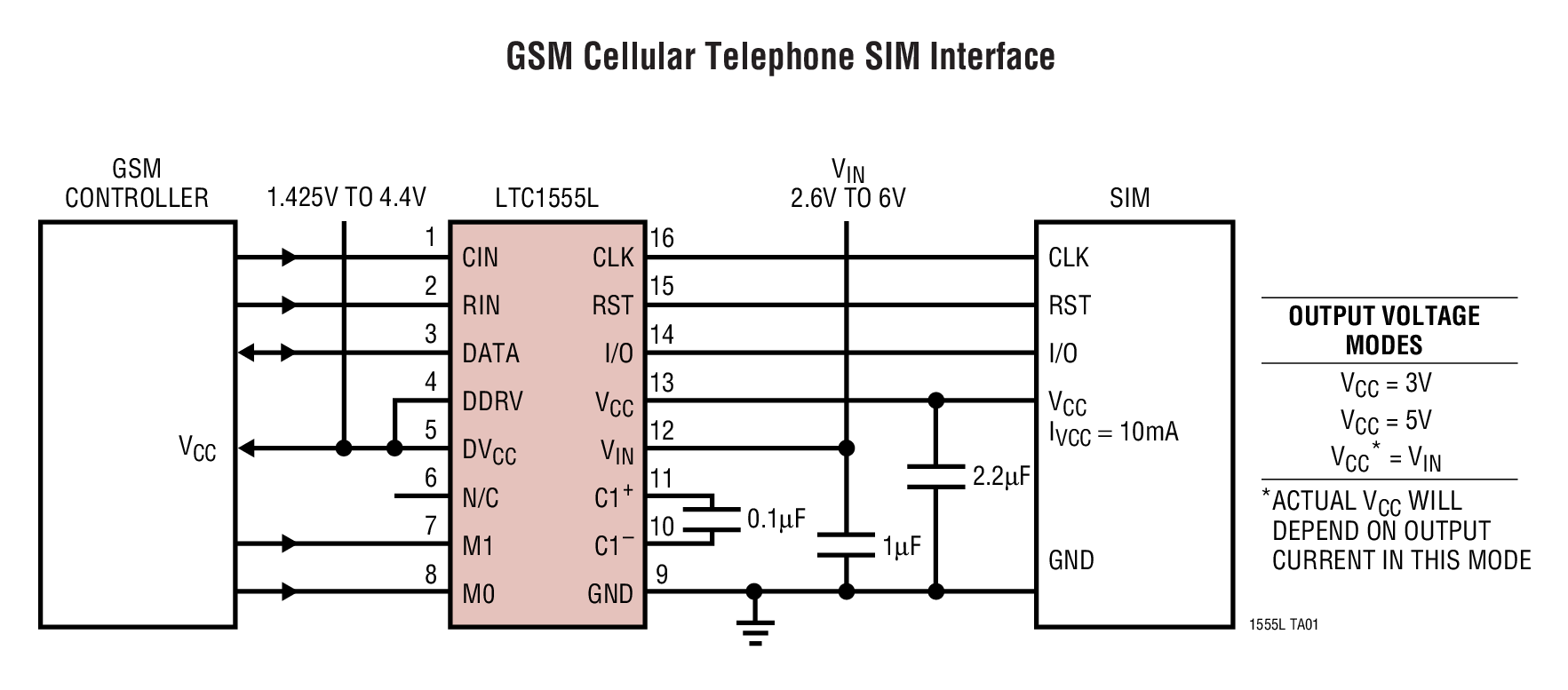

- GSM 蜂窝电话中的 SIM 接口
- 智能卡阅读器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R369 Reliability Data3/23/2018
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

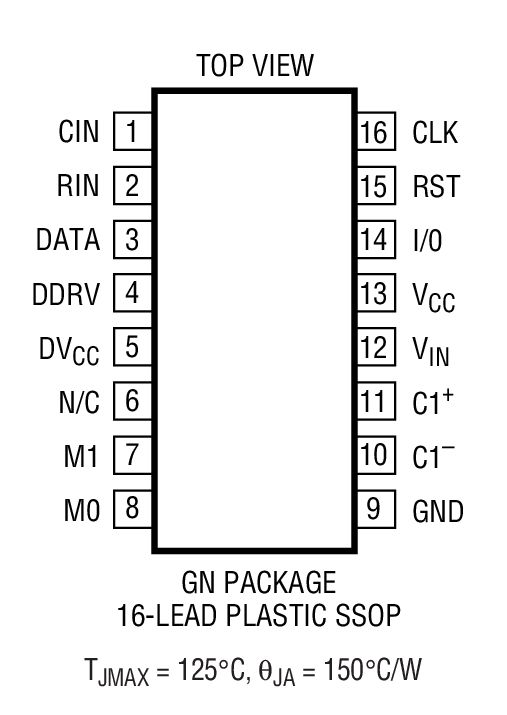

| LTC1555LEGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1555LEGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R369 Reliability Data |
