LTC1555L-1.8
量产SIM 电源和电平变换器
- 产品模型
- 2
产品详情
- 降压 / 升压型充电泵可产生 1.8V、3V 或 5V
- 输入电压范围：2.6V 至 6V
- 控制器 VCC 范围：1.425V 至 4.4V
- 在所有 SIM 触针上均提供了 > 10kV ESD 防护等级
- 短路和过热保护
- 满足所有的 ETSI 和 IMT-2000 SIM 接口要求
- 1.8V 至 5V 信号电平变换器
- 非常低的工作电流：32μA
- 非常低的停机电流：< 1μA
- 软启动功能可限制接通时的浪涌电流
- 1MHz 开关频率

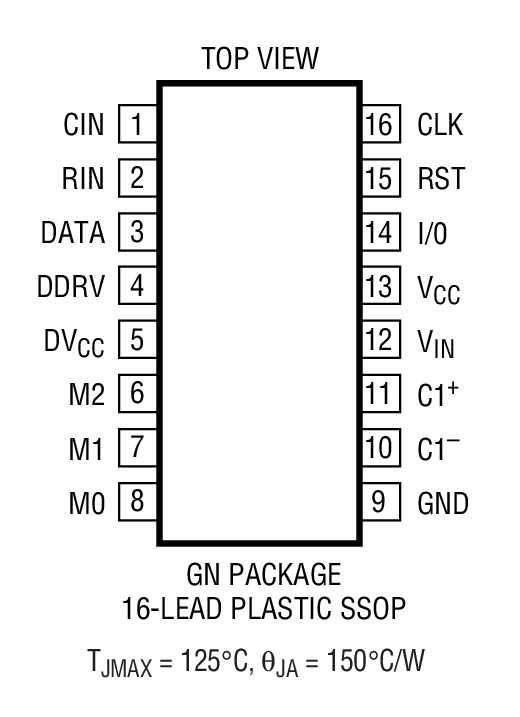

- 采用 16 引脚窄体 SSOP 封装
LTC®1555L-1.8 提供了低电压 GSM 和 WCDMA 蜂窝电话与 1.8V、3V 或 5V 用户识别模块 (SIM) 相连接所需的电源转换和电平移位。该器件包含一个获专利的降压 / 升压型充电泵 DC/DC 转换器*，可为 SIM 卡提供一个稳定的 VCC 电源电压。输入电压的变化范围可在 2.6V 至 6V，因而允许直接连接至电池。输出电压可以设置为 1.8V、3V、5V 或直接连接至 VIN 引脚。
内部电平变换器使得采用低至 1.425V 电源工作的控制器能够与 1.8V、3V 和 5V SIM 相连接。一种软启动功能可限制接通时的浪涌电流，从而可缓解当输入由另一个低功率 DC/DC 转换器提供时有可能引起的启动问题。32μA 的工作电流和 1μA 的停机电流较大限度延长了电池使用寿命。由于采用了小型 16 引脚窄体 SSOP 封装，而且仅需 3 个小的外部电容器，因此较大限度缩减了电路板面积。
应用

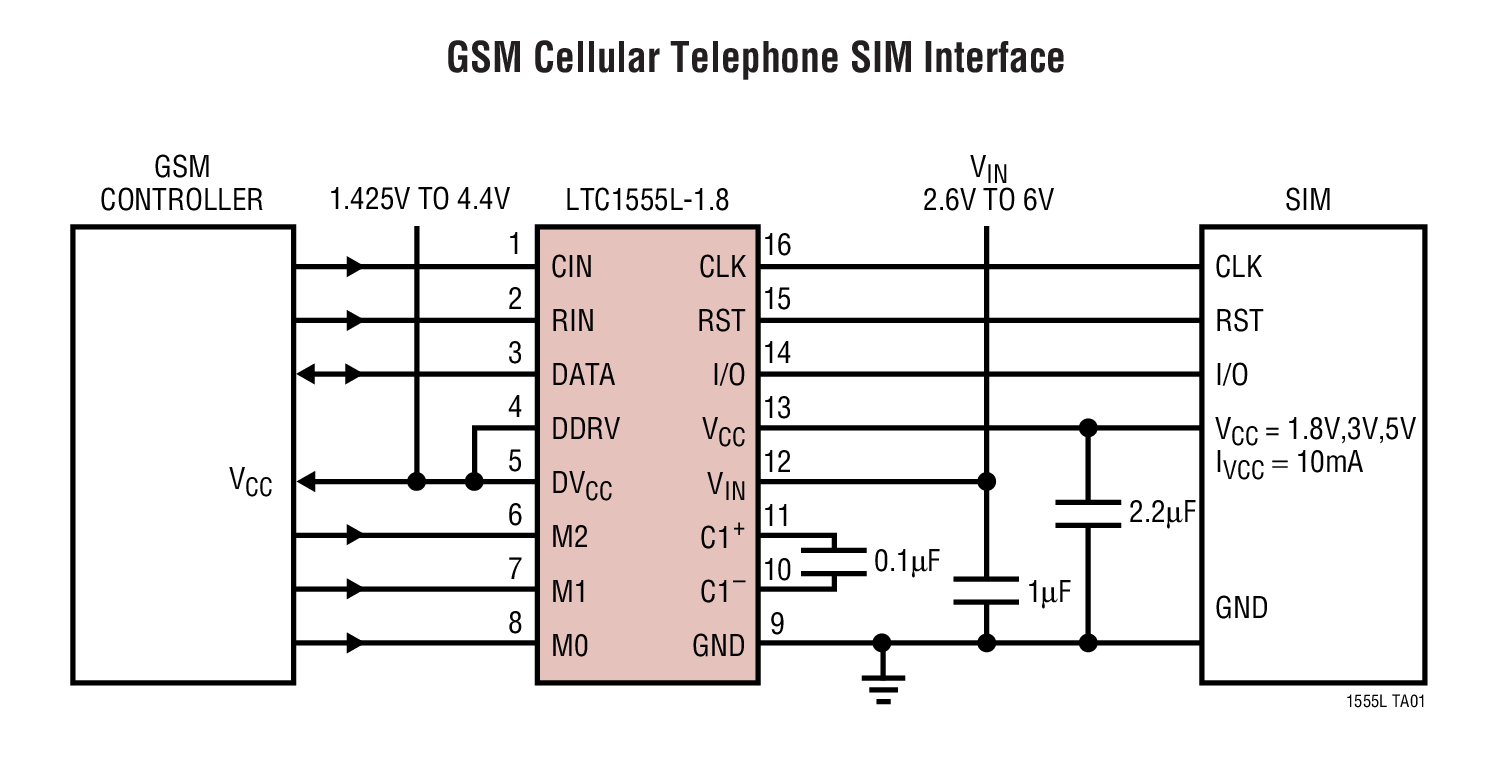

- GSM 蜂窝电话中的 SIM 接口
- WCDMA SIM 接口
- 智能卡阅读器
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1555LEGN-1.8#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC1555LEGN-1.8#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
| LTC1555LEGN-1.8#PBF | 量产 | |
| LTC1555LEGN-1.8#TRPBF | 量产 | |
|
10月 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package |
||
| LTC1555LEGN-1.8#PBF | 量产 | |
| LTC1555LEGN-1.8#TRPBF | 量产 | |
|
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
| LTC1555LEGN-1.8#PBF | 量产 | |
| LTC1555LEGN-1.8#TRPBF | 量产 | |
这是最新版本的数据手册
