LTC1503
量产高效率、无电感器、降压型 DC/DC 转换器
- 产品模型
- 11
产品详情
- 输入电压范围:2.4V 至 6V
- 固定的输出电压:1.8V ±4%,2V ±4%
- 输出电流:高达 100mA
- 无电感器
- 典型效率比 LDO 高 25%
- 低工作电流:25μA
- 低停机电流:5μA
- 600kHz 开关频率
- 停机模式使负载与 VIN 断接
- 软启动可限制接通时的浪涌电流
- 短路和过热保护
- 采用 8 引脚 MSOP 封装和 SO 封装
LTC®1503-1.8 / LTC1503-2 是开关电容器降压型 DC/DC 转换器,可从一个 2.4V 至 6V 输入产生一个稳定的输出。这两款器件运用开关电容器分数转换以在整个输入范围内实现高效率。无需电感器。内部电路控制降压转换比,以在输入电压和负载条件变化时优化效率。LTC1503-1.8 / LTC1503-2 的典型效率比低压差 (LDO) 线性稳压器高 25%。

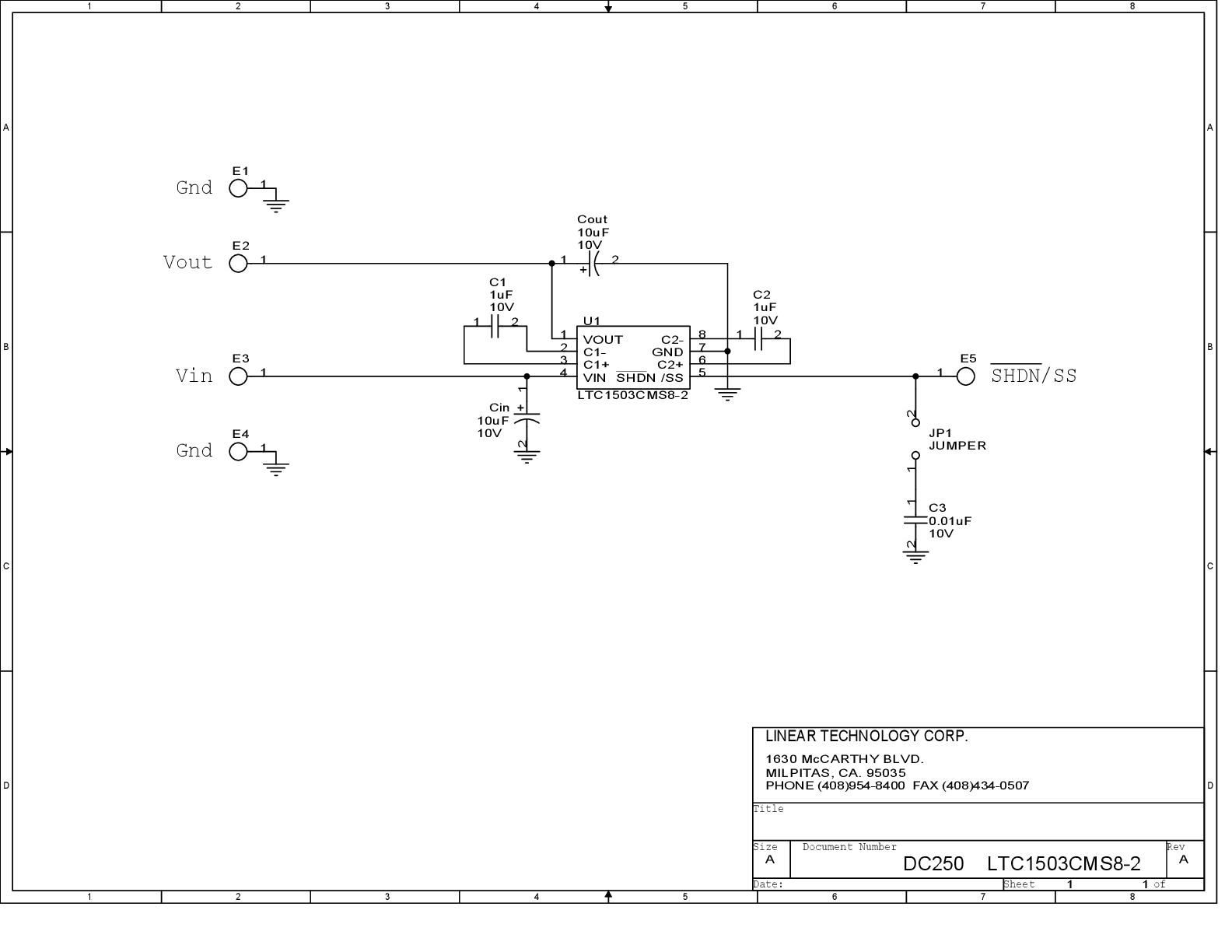

实现稳压所采取的方法是,检测输出电压并根据需要启用内部开关网络以保持一个固定的输出电压。这种稳压方法使得这些器件能够在极轻的负载条件下实现高效率。低工作电流 (无负载时为 25μA,在停机模式中则为 5μA) 和低外部组件数 (两个 1μF跨接电容器和两个 10μF 旁路电容器) 使得 LTC1503-1.8 / LTC1503-2 非常适合空间受限的电池供电型应用。这两款器件拥有全面的短路和过热保护功能。
LTC1503-1.8 / LTC1503-2 采用 8 引脚 MSOP 封装和 SO 封装。
Applications
- 蜂窝电话
- 手持式计算机
- 智能卡读取器
- 低功率 DSP 电源
- 便携式电子设备
- 手持式医疗仪器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC1503CMS8-1.8#PBF | 8-Lead MSOP | ||
LTC1503CMS8-1.8#TRPBF | 8-Lead MSOP | ||
LTC1503CMS8-2#PBF | 8-Lead MSOP | ||
LTC1503CS8-1.8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503CS8-1.8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503CS8-2#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503CS8-2#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503IS8-1.8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503IS8-1.8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503IS8-2#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1503IS8-2#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3) |
||
LTC1503CMS8-1.8#PBF | 量产 | |
LTC1503CMS8-1.8#TRPBF | 量产 | |
LTC1503CMS8-2#PBF | 量产 | |
2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
LTC1503CMS8-1.8#PBF | 量产 | |
LTC1503CMS8-1.8#TRPBF | 量产 | |
LTC1503CMS8-2#PBF | 量产 | |
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
LTC1503CS8-1.8#PBF | 量产 | |
LTC1503CS8-1.8#TRPBF | 量产 | |
LTC1503CS8-2#PBF | 量产 | |
LTC1503CS8-2#TRPBF | 量产 | |
LTC1503IS8-1.8#PBF | 量产 | |
LTC1503IS8-1.8#TRPBF | 量产 | |
LTC1503IS8-2#PBF | 量产 | |
LTC1503IS8-2#TRPBF | 量产 | |
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LTC1503CS8-1.8#PBF | 量产 | |
LTC1503CS8-1.8#TRPBF | 量产 | |
LTC1503CS8-2#PBF | 量产 | |
LTC1503CS8-2#TRPBF | 量产 | |
LTC1503IS8-1.8#PBF | 量产 | |
LTC1503IS8-1.8#TRPBF | 量产 | |
LTC1503IS8-2#PBF | 量产 | |
LTC1503IS8-2#TRPBF | 量产 |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号:
- LTC1503-1.8
- LTC1503-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
