LTC1349

在停机模式中 2 个接收器处于运行状态的 5V、低功率、RS232、3 驱动器 / 5 接收器收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低电源电流:300μA
  • 在停机模式中 2 个接收器处于保活状态
  • ESD 保护等级超过 ±10kV
  • 采用单 5V 电源供电工作
  • 使用小的电容器:0.1μF
  • 运行至 120k Baud
  • 当电源关断时三态输出为高阻抗
  • 输出过压不会强制电流返回至电源中
  • 可强制 RS232 I/O 线路至 ±25V 而不造成损坏
  • 引脚与 LT1137A 和 LT1237 相兼容
  • 直通式架构
    
更多细节
show more Icon

LTC®1349 是一款具有非常低电源电流的 3 驱动器 / 5 接收器 RS232 收发器。在无负载的情况下,电源电流仅为 300μA。充电泵只需要 4 个 0.1μF 电容器。

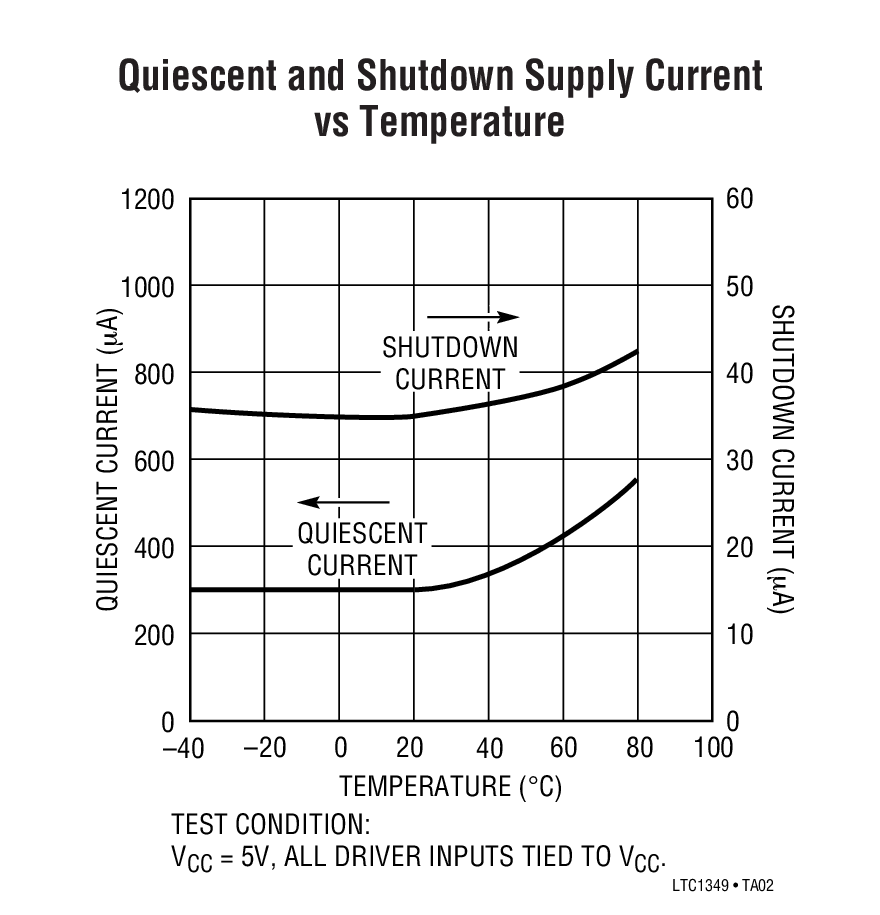

在停机模式中,2 个接收器处于保活状态,电源电流为 35μA。在停机模式中和电源关断时,所有的 RS232 输出均呈高阻抗状态。

LTC1349 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有一个 2500pF、3kΩ 负载的情况下运行至高达 120k baud。驱动器输出和接收器输入均可被强制至 ±25V,并不会导致损坏,而且能安然承受多次 ±10kV ESD 冲击。

应用

  • 笔记本电脑
  • 掌上型电脑
 

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1349CG#PBF
  • HTML
  • HTML
LTC1349CG#TRPBF
  • HTML
  • HTML
LTC1349CNW#PBF
  • HTML
  • HTML
LTC1349CSW#PBF
  • HTML
  • HTML
LTC1349CSW#TRPBF
  • HTML
  • HTML
LTC1349IG#PBF
  • HTML
  • HTML
LTC1349IG#TRPBF
  • HTML
  • HTML
LTC1349INW#PBF
  • HTML
  • HTML
LTC1349ISW#PBF
  • HTML
  • HTML
LTC1349ISW#TRPBF
  • HTML
  • HTML
