概览
优势和特点
- 单芯片可提供所有 V.35 差分时钟和数据信号
- 单 5V 工作电源运作
- 软件可选的数据终端设备 (DTE) 或数据通讯设备 (DCE) 配置
- 发送器和接收器可承受重复的 ± 10kV ESD 脉冲
- 关断方式将 ICC 降至 1µA (典型值)
- 10M 波特传送速率
- 当禁止、停机或断电时，发送器保持高阻抗
- 符合 CCITT V.35 规格
- 发送器设有短路保护措施
产品详情

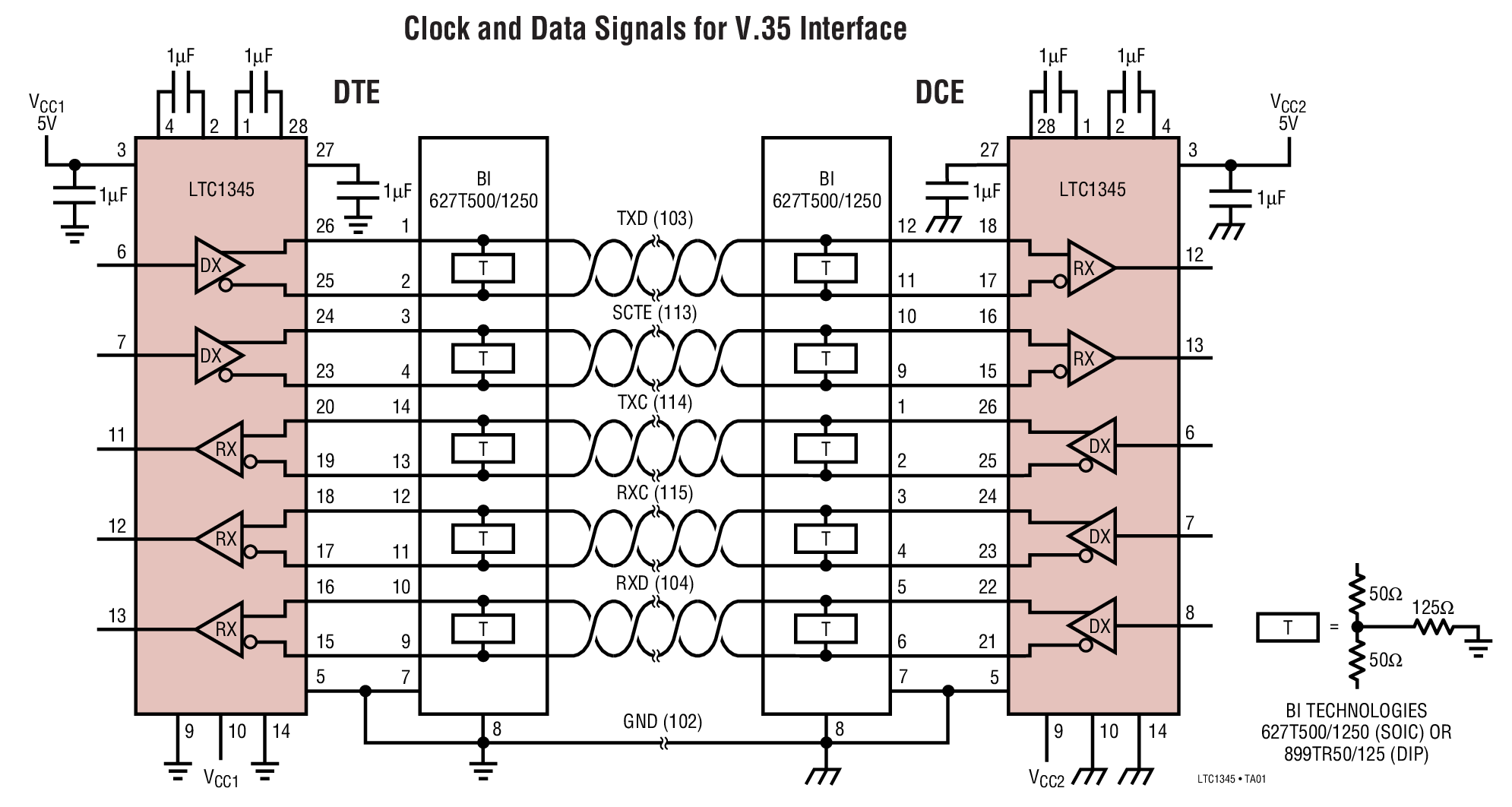

LTC®1345 是一个采用单 5V 电源来为 V.35 接口提供差分时钟和数据信号的单片收发器。与一个外部电阻终端网络和一个控制信号的 LT®1134A RS232 收发器配合，LTC1345 可形成一个采用单 5V 工作电源的完整低功耗 DTE 或 DCE V.35 接口端口。
LTC1345 具有三个电流输出差分发送器、三个差分接收器和一个电荷泵。该收发器可针对 DTE 或 DCE 操作进行配置，或采用两个选择引脚使之停机。在停机方式下，电源电流被减至 1µA。
该收发器操作可高达 10M 波特。所有的发送器均具备短路保护功能，而一个接收器输出使能引脚允许接收器输出被强制进入高阻抗状态。发送器输出和接收器输入均具有 ±10kV ESD 保护功能。电荷泵通过采用三个外部 1µF 电容器以稳定一个 VEE 输出。
应用
- 调制解调器
- 电信
- 数据路由器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R277 Reliability Data3/23/2018
-
数字隔离器产品选型与资源指南2/7/2020
-
Multiprotocol Transceivers2/16/2016
-
保护您的创新：从高精度到高电压10/24/2022
-
Interfacing to V.35 Networks8/21/2021
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

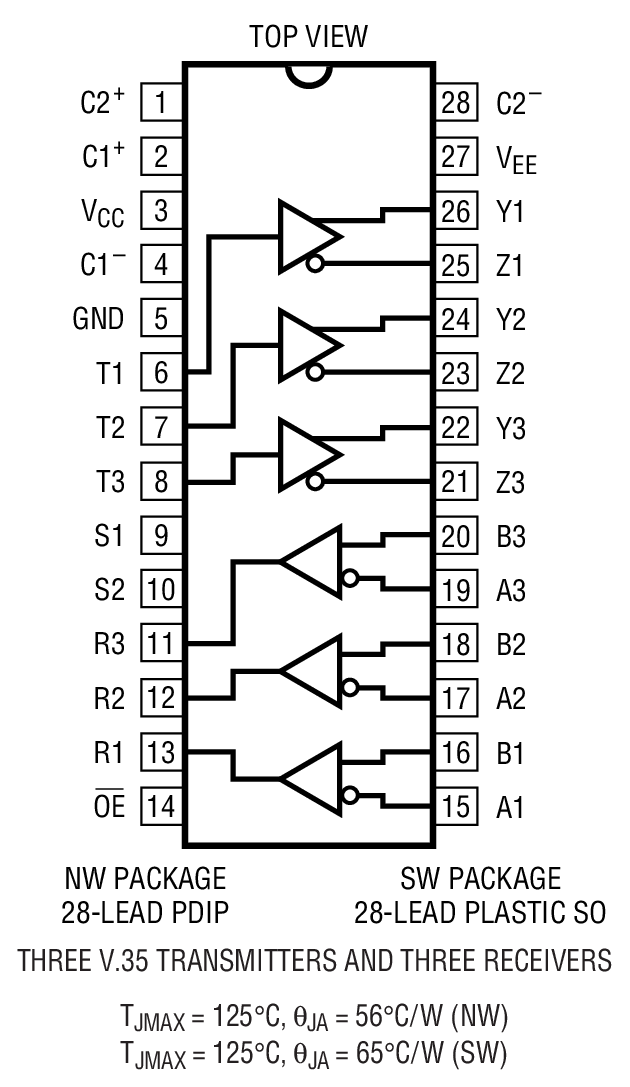

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1345CNW#PBF | 材料声明 | 质量和可靠性 | 28-Lead PDIP (Wide 0.6 Inch) | |
| LTC1345CSW#PBF | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1345CSW#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1345ISW#PBF | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1345ISW#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R277 Reliability Data |
