LTC1152

量产

轨到轨输入、轨到轨输出、零漂移运算放大器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 输出将驱动 1kΩ 负载
  • 无需外部组件
  • 输入失调电压:10μV (最大值)
  • 输入失调漂移:100nV/ºC (最大值)
  • 最小 CMRR:115dB
  • 电源电流:3.0mA (最大值)
  • 停机引脚可把电源电流减小至 5μA (最大值)
  • 输出可配置以驱动任何电容性负载
  • 采用 2.7V 至 14V 总电源电压工作

LTC®1152是一款高性能、低功耗零漂移运算放大器,具有一个与两个电源轨共模的输入级和一个提供轨至轨摆幅的输出级,即使驱动重负载时也不例外。宽输入共模范围利用高频板载充电泵实现。这种方法消除了采用同类竞争技术造成的交越失真和有限CMRR。LTC1152是一款C-Load运算放大器,因而能够驱动任何容性负载。

LTC1152拥有LTC其他零漂移放大器均具备的出色DC性能指标。典型失调电压为1μV,典型失调漂移为10nV/ºC。CMRR和PSRR为130dB和120dB,开环增益为130dB。0.1Hz至10Hz输入噪声电压为2μVP-P。在整个温度范围内,增益带宽积为0.7MHz,压摆率为0.5V/μs,可提供3.0mA (最大值) 电源电流。另外,LTC1152还具有关断功能,可将电源电流降至1μA,并将输出级置于高阻抗状态。

LTC1152可提供8引脚PDIP封装和8引脚SO封装,并采用标准运放引脚配置,使其成为许多标准运放的直接替代产品。


应用
  • 轨到轨放大器和缓冲器
  • 高分辨率数据采集系统
  • 任一电源轨的电源电流检测
  • 低电源电压传感器放大器
  • 高精度仪表
  • 单负电源供电

LTC1152
轨到轨输入、轨到轨输出、零漂移运算放大器

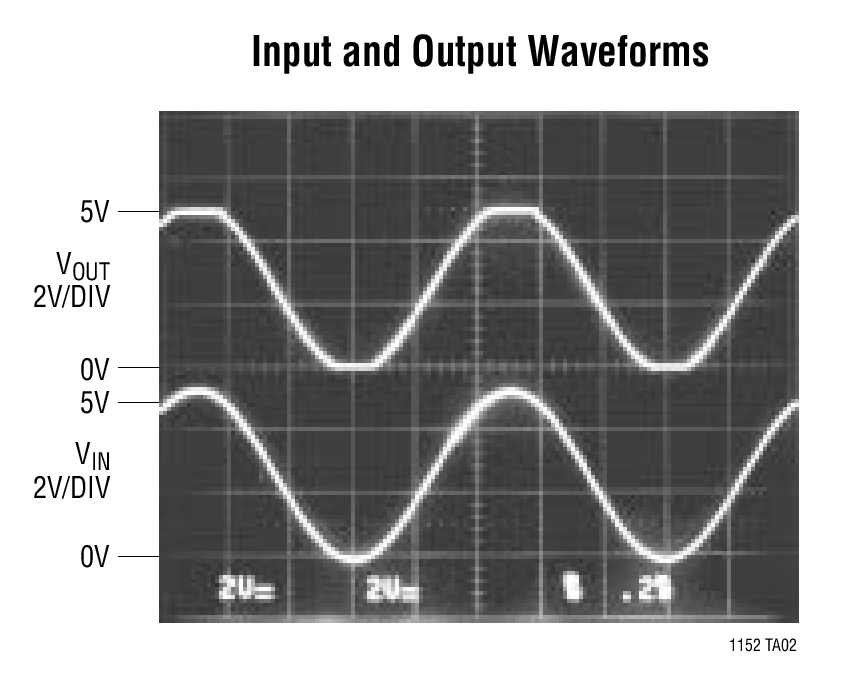

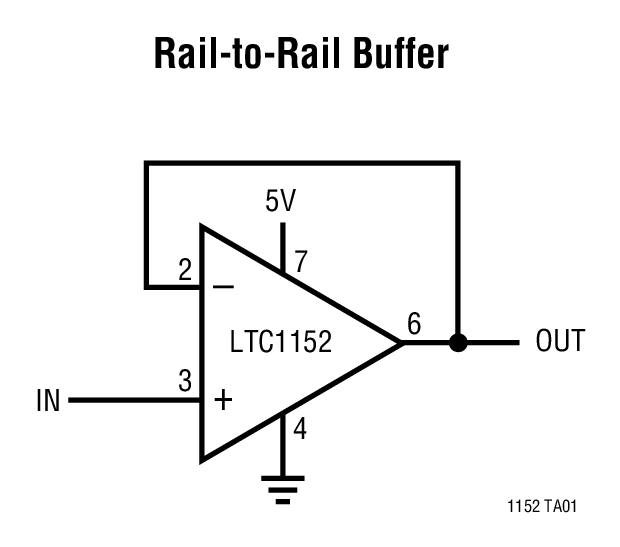

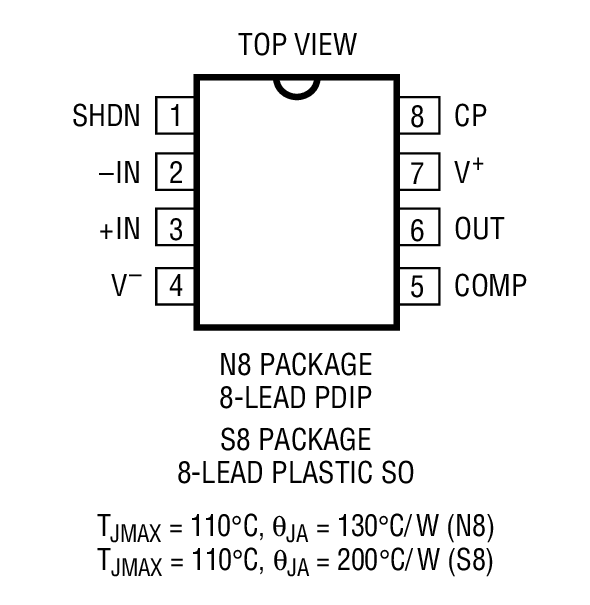

Rail-to-Rail Buffer Input and Output Waveforms Product Package 1
