  5. LTC1144


概览

优势和特点

  • 宽工作电源电压范围:2V 至 18V
  • BOOST 引脚 (引脚 1) 用于较高的开关频率

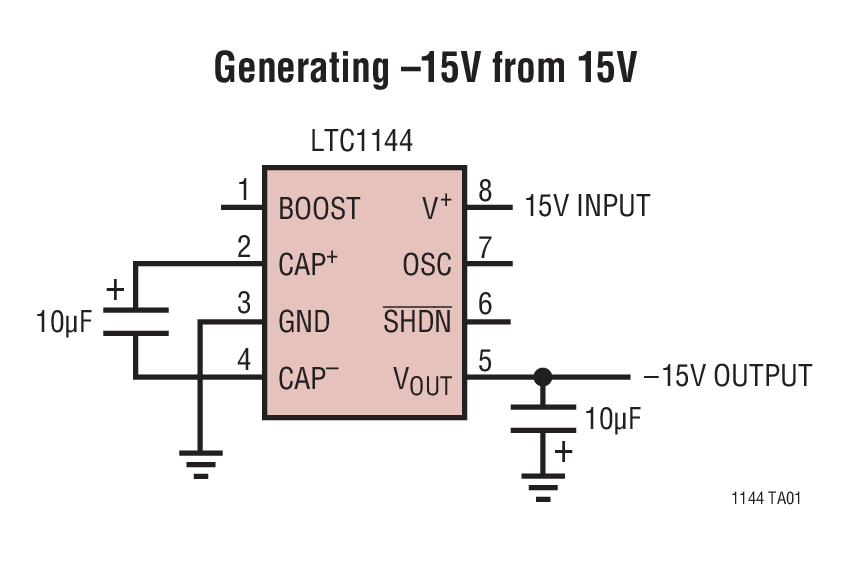

  • 15V 至 -15V 电源的简单转换

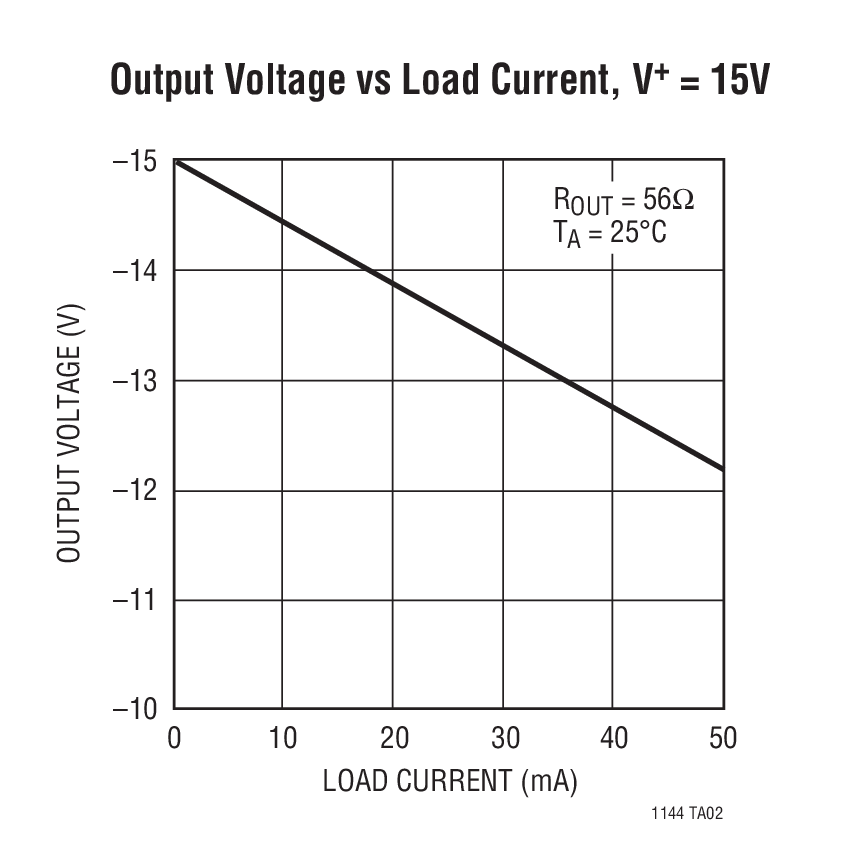

  • 低输出电阻:120Ω (最大值)
  • 利用 SHDN 引脚将停机模式电源电流减小至 8μA
  • 开路电压转换效率:99.9% (典型值)
  • 电源转换效率:93% (典型值)
  • 简单易用

产品详情

LTC®1144是一款单芯片CMOS开关电容电压转换器。它在2V至18V的输入范围内执行从正到负的电源电压转换,从而产生–2V至–18V的互补输出电压。仅需两个非关键的外部电容即可提供充电泵和电荷储存器功能。

该转换器有一个内部振荡器,它可以被外部时钟过驱或在连接到电容器时减慢速度。该振荡器在无负载时以10kHz频率运行。此外,如果将BOOST引脚连接至V+,则还可获得音频频段之外的更高频率。SHDN引脚将电源电流减小至8μA,可在转换器不用时节省功耗。

LTC1144包含一个内部振荡器、二分频、电压电平移位器和4个功率MOSFET。一个特殊的逻辑电路将防止功率N沟道开关基板接通。


应用

  • 转换15V至±15V电源
  • 低成本负电源
  • 数据采集系统
  • LTC1044或7660的高压升级版本
  • 分压和倍压
  • 汽车应用
  • 带壁式适配器/充电器的电池系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC1144

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

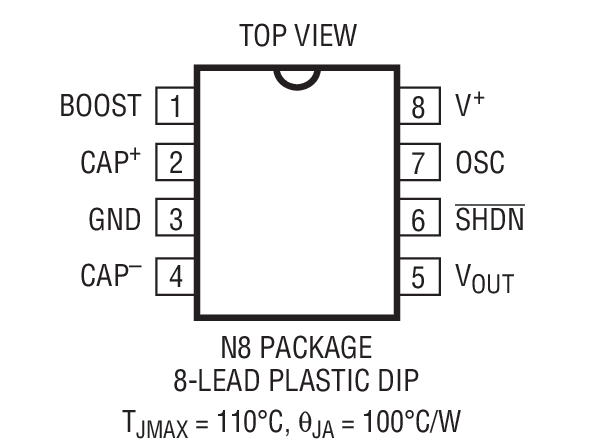

LTC1144CN8#PBF 材料声明 质量和可靠性 8-Lead PDIP (Narrow 0.3 Inch)

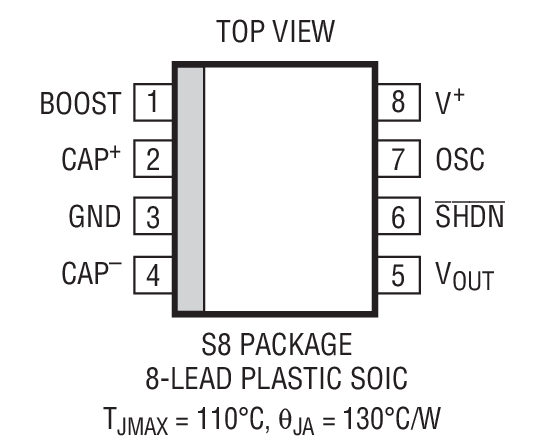

LTC1144CS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
LTC1144CS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
LTC1144IN8#PBF 材料声明 质量和可靠性 8-Lead PDIP (Narrow 0.3 Inch)
LTC1144IS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
LTC1144IS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
Wafer Fabrication Data R020 Reliability Data
