LTC1065
量产DC 准确、时钟可调谐的线性相位 5 阶 Bessel 低通滤波器
- 产品模型
- 6
产品详情
- 时钟可调谐的截止频率
- 1mV DC 偏移 (典型值)
- 80dB CMR (典型值)
- 内部或外部时钟
- 50μVRMS 时钟馈通
- 100:1 时钟-截止频率比
- 80µVRMS 总宽带噪声
- 0.004% 噪声 + THD (在 2VRMS 输出电平)
- 50kHz 最大截止频率
- 可级联以实现较快的频响滚降
- 采用 ±2.375V 至 ±8V 电源工作

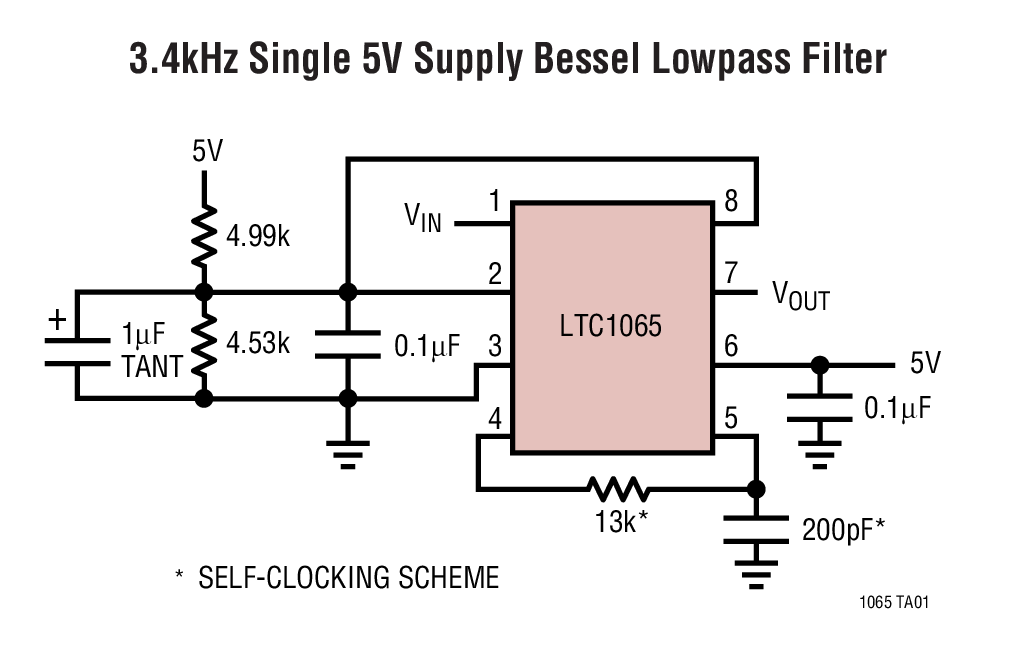

- 利用一个 RC 进行自动计时

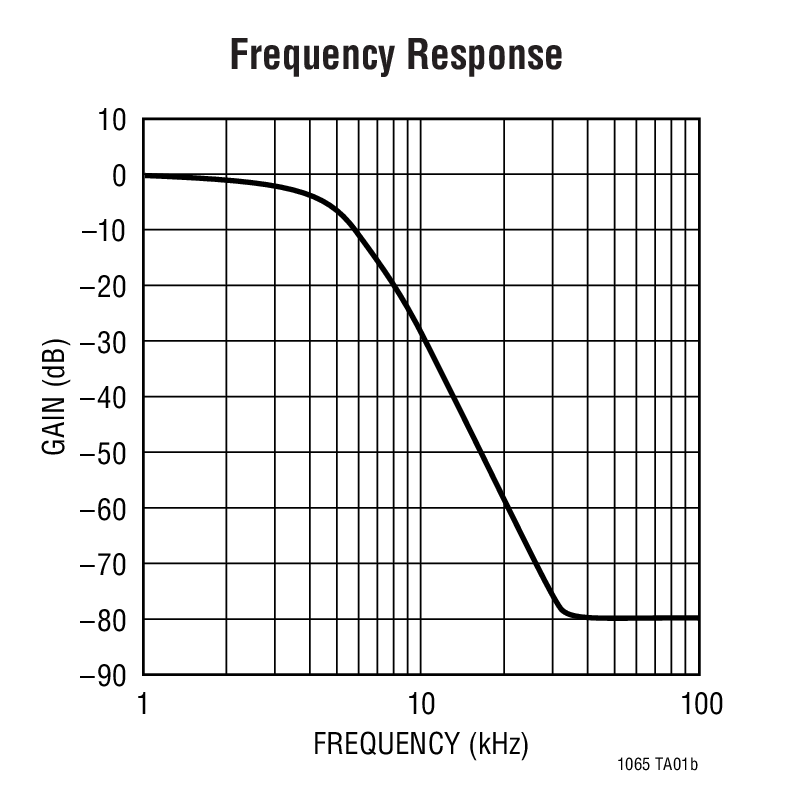

LTC®1065 是一款提供时钟可调谐能力、低 DC 输出偏移和超过 12 位 DC 准确度的单片式滤波器。LTC1065 的频率响应非常近似于一个 5 阶贝塞尔 (Bessel) 多项式。通过运用适当的 PCB 布局方法，该器件的输出 DC 偏移通常为 1mV，并在很宽的时钟频率范围内保持恒定。在采用 ±5V 电源和 ±4V 输入电压范围时，这款器件的 CMR 通常为 80dB。
滤波器截止频率由一个内部或外部时钟控制。时钟-截止频率比为 100:1。内置时钟几乎与电源无关，并通过一个外部 RC 进行设置。与其他现有的单片式滤波器相比，该器件 50μVRMS 的时钟馈通低得多。
LTC1065 的宽带噪声为 80μVRMS，而且它能够处理具有低失真的大 AC 输入信号。例如，当采用 ±7.5V 电源时，该滤波器可处理高达 4VRMS (94dB S/N 比)，而标准 1kHz THD 低于 0.005%；在输入电平介于 2VRMS 和 2.5VRMS 之间的情况下获得了 87dB 动态范围 (S/N + THD)。

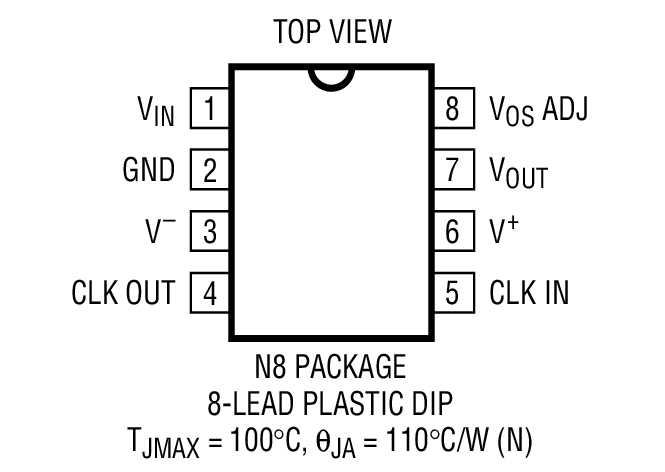

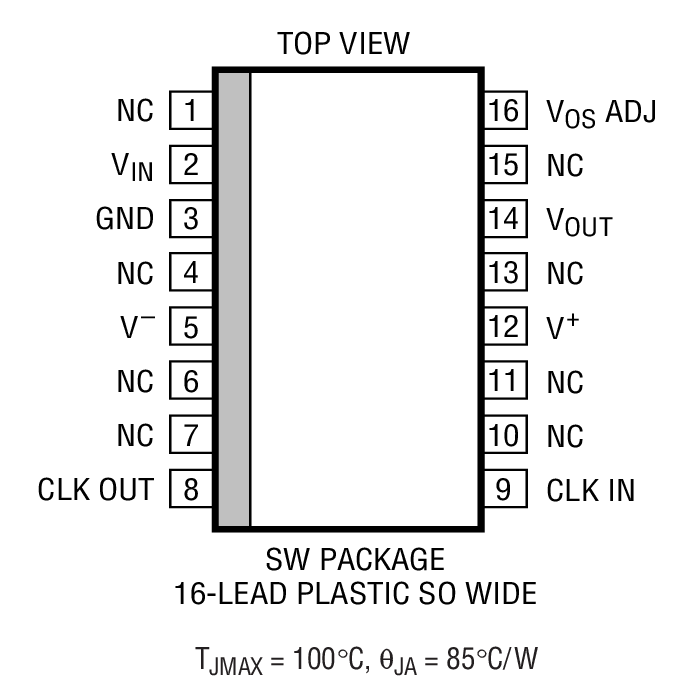

LTC1065 可提供 8 引脚 miniDIP 封装和 16 引脚 SW 封装。如需巴特沃斯 (Butterworth) 响应，请参见 LTC1063 的数据手册。LTC1065 与 LTC1063 引脚兼容。
应用
- 音频
- 应变仪放大器
- 抗混叠滤波器
- 低电平滤波
- 数字电压表
- 平滑滤波器
- 重构滤波器
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
规范通知 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1065CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1065CSW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1065CSW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1065IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1065ISW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1065ISW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1065CN8#PBF | 量产 | |
| LTC1065IN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1065CN8#PBF | 量产 | |
| LTC1065IN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1065CN8#PBF | 量产 | |
| LTC1065IN8#PBF | 量产 | |
|
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LTC1065CSW#PBF | 量产 | |
| LTC1065CSW#TRPBF | 量产 | |
| LTC1065ISW#PBF | 量产 | |
| LTC1065ISW#TRPBF | 量产 | |
