LTC1060

通用型双通道滤波器单元式部件

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 保证滤波器规格指标 (针对 ±2.37V 和 ±5V 电源)
  • 可在高达 30kHz 频率下工作
  • 低功率和 88dB 动态范围 (在 ±2.5V 电源)
  • 中心频率 Q 乘积高达 1.6MHz
  • 保证偏移电压
  • 保证时钟至中心频率准确度 (在整个温度范围内)
    • 对于 LTC1060 为 0.8%
    • 对于 LTC1060A 为 0.3%
  • 保证 Q 准确度 (在整个温度范围内)
  • Q 和中心频率的低温度系数
  • 低串扰:70dB
  • 时钟输入可兼容 TTL 和 CMOS

更多细节
show more Icon

LTC®1060 包含两个高性能的开关电容滤波器。每个滤波器连同 2 至 5 个电阻器能够产生各种不同的二阶滤波器功能,例如:低通、带通、高通陷波和全通。这些滤波器的中心频率可由一个外部时钟、或一个外部时钟和电阻比来调谐。高达 4 阶的全双二阶滤波功能可通过级联两个滤波器部件来实现。可以形成任何经典的滤波器配置 (比如:巴特沃斯 [Butterworth]、切比雪夫 [Chebyshev]、贝塞尔 [Bessel]、椭圆 [Cauer])。

LTC1060 采用单电源或 ±2.37V 至 ±8V 的双电源供电运行。当使用低电源 (即:单 5V 电源) 时,滤波器通常消耗 12mW 功率,并能采用高达 10kHz 中心频率工作。当采用 ±5V 电源时,频率范围扩展至 30kHz,而且还能获得非常高的 Q 值。

LTC1060 采用凌力尔特的先进 LTCMOS 硅栅工艺制造。因此,获得了低偏移、高动态范围、高的中心频率 Q 乘积和卓越的温度稳定性。

LTC1060 的引出脚配置与 MF10 相兼容。


Applications

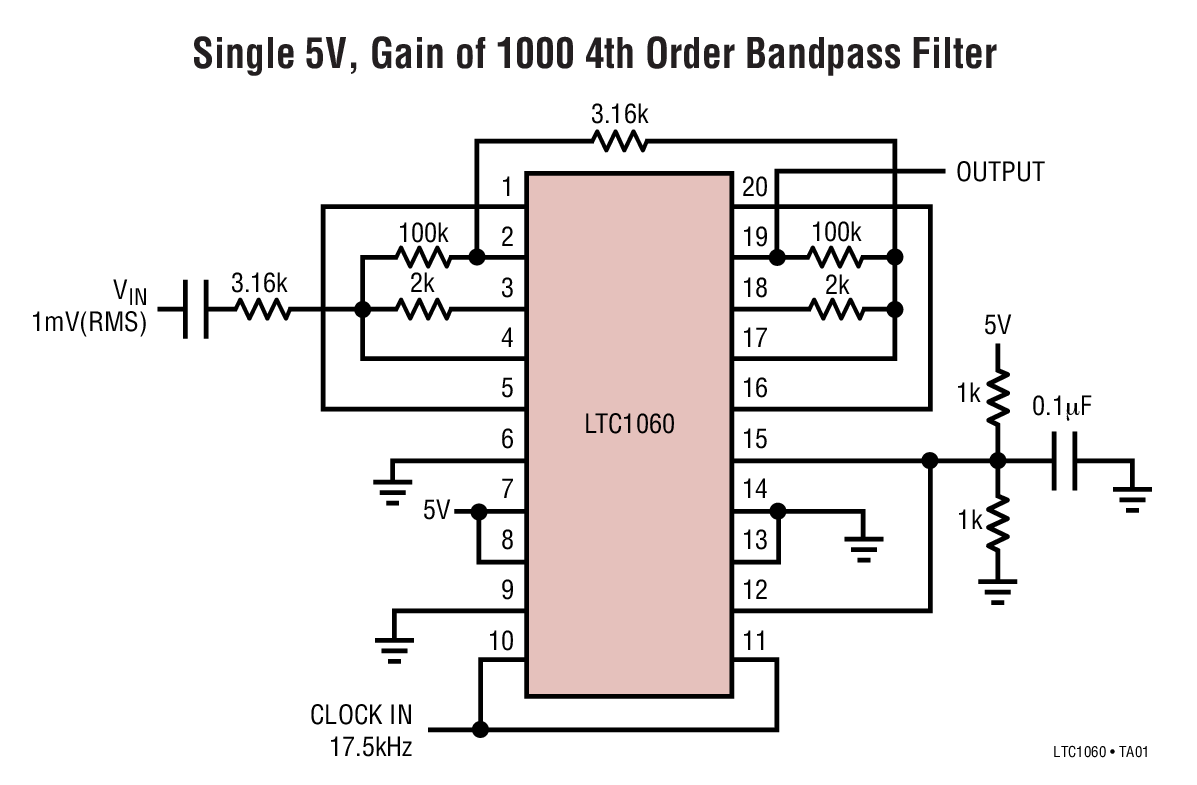

  • 单 5V 电源中频滤波器

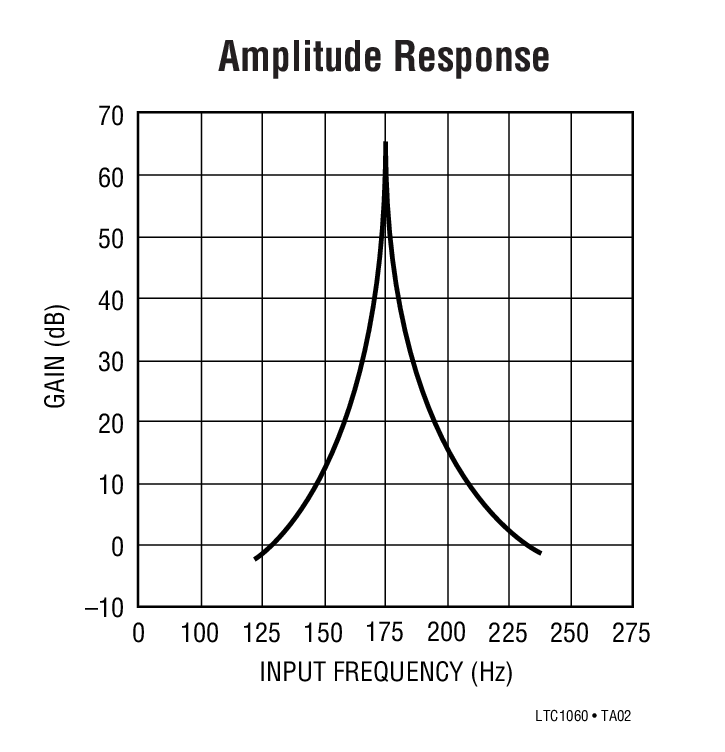

  • 非常高 Q 值和高动态范围带通、陷波滤波器
  • 跟踪滤波器
  • 电信滤波器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

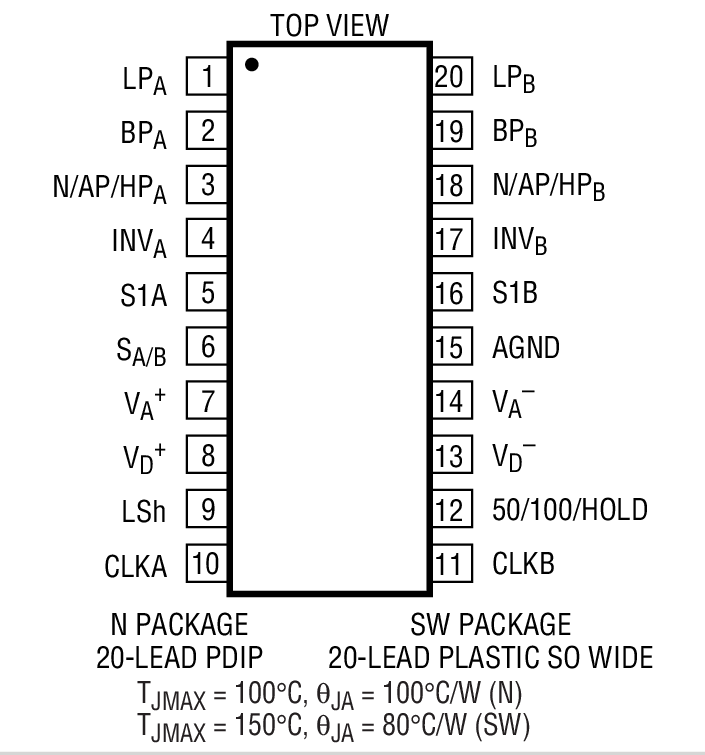

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
