LTC1046

量产

无电感型 5V 至 –5V 转换器

产品模型: 6

Viewing:

概述

50mA 输出电流
具有与 ICL7660 / LTC1044 的插入式兼容性

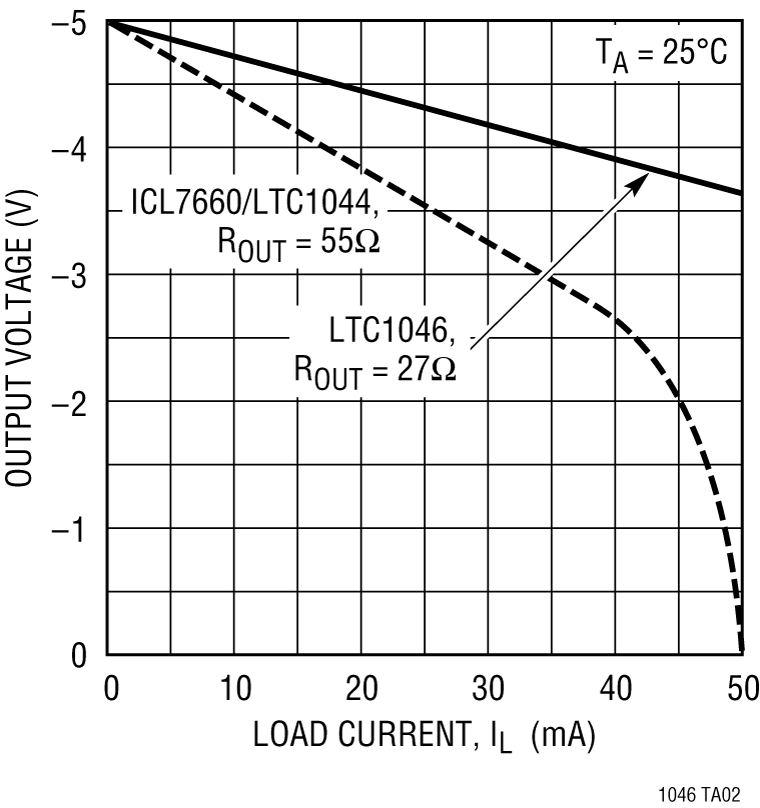

R_OUT = 35Ω (最大值)
300μA 的最大无负载电源电流 (在 5V)

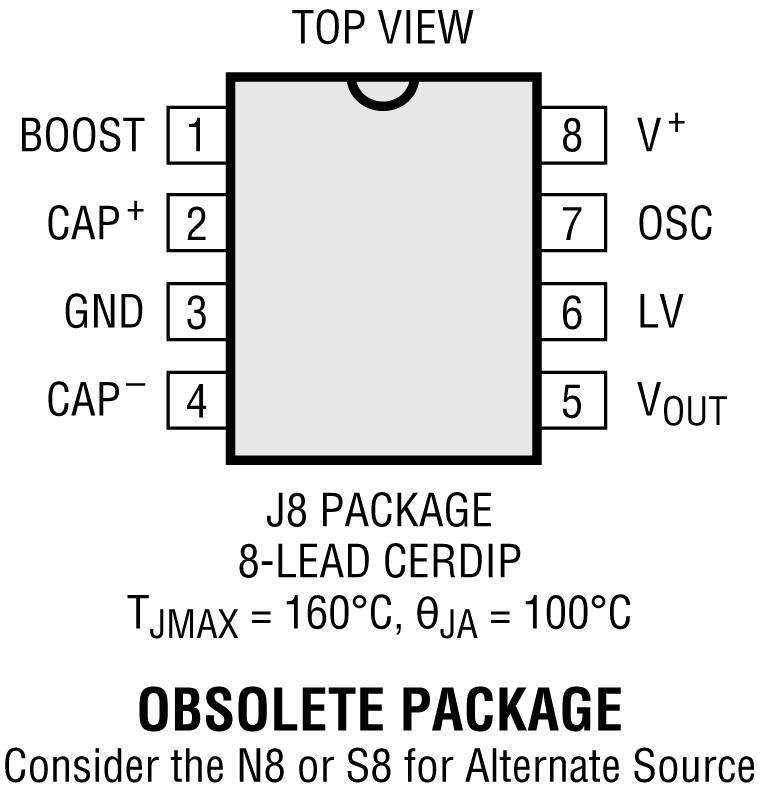

升压引脚 (引脚 1) 用于提供较高的开关频率
97% 的最小开路电压转换效率
95% 的最小电源转换效率
宽工作电源电压范围：1.5V 至 6V
简单易用
低成本

LTC^®1046 是一款 50mA 单片式 CMOS 开关电容器电压转换器，其在需要更大输出电流的 5V 应用中可插入式替换 ICL7660 / LTC1044。该器件专为给 ≤ 6V 的输入电压提供高电流能力而优化。它通过牺牲工作电压以获得较高的输出电流。LTC1046 可提供多种电压转换功能：可以实现输入电压的反转 (V_OUT = –V_IN)、分压 (V_OUT = V_IN/2) 或成倍增加 (V_OUT = ±nV_IN)。

LTC1046 专为与 ICL7660 和 LTC1044 具有引脚对引脚兼容性和功能兼容性而设计，其可提供2.5 倍的输出驱动能力。

应用

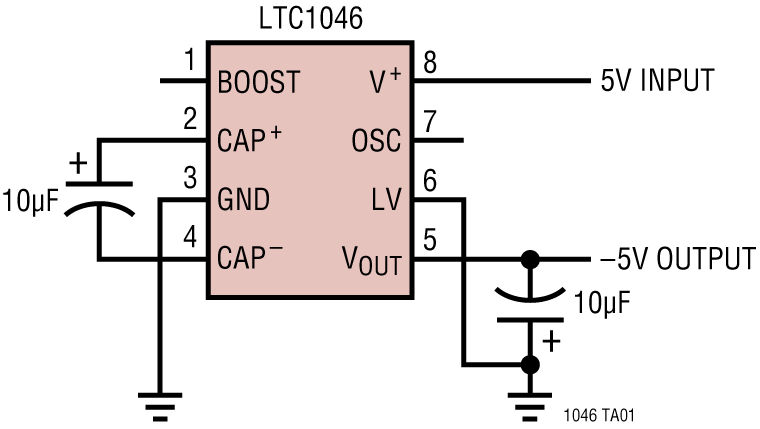

5V 至 ±5V 电源的转换
精准型分压，V_OUT = V_IN/2
电源分离器，V_OUT = ±V_S/2

产品模型: 6

参考资料

数据手册 1

LTC1046: Inductorless 5V to –5V Converter Data Sheet (Rev.C) 08/28/2007

可靠性数据 1

R020 Reliability Data 03/26/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

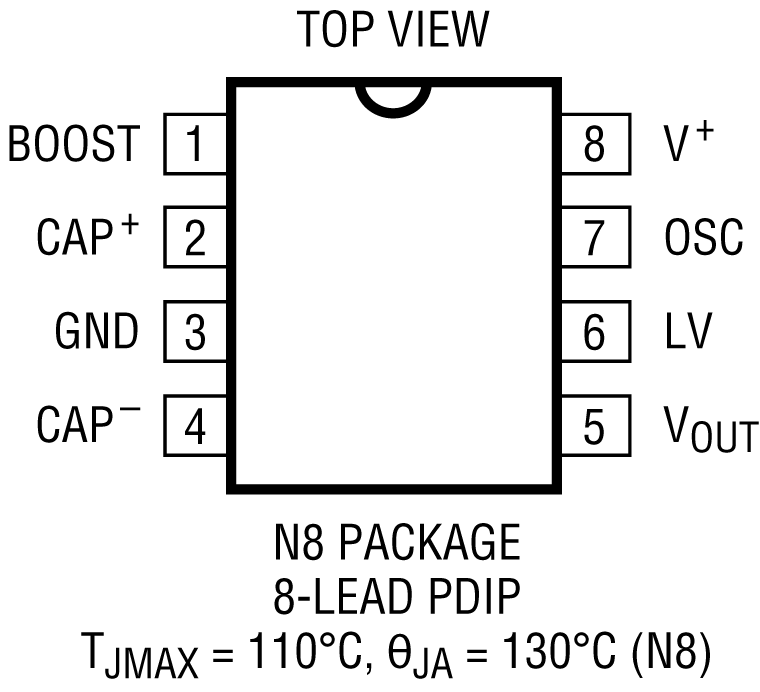

LTC1046CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

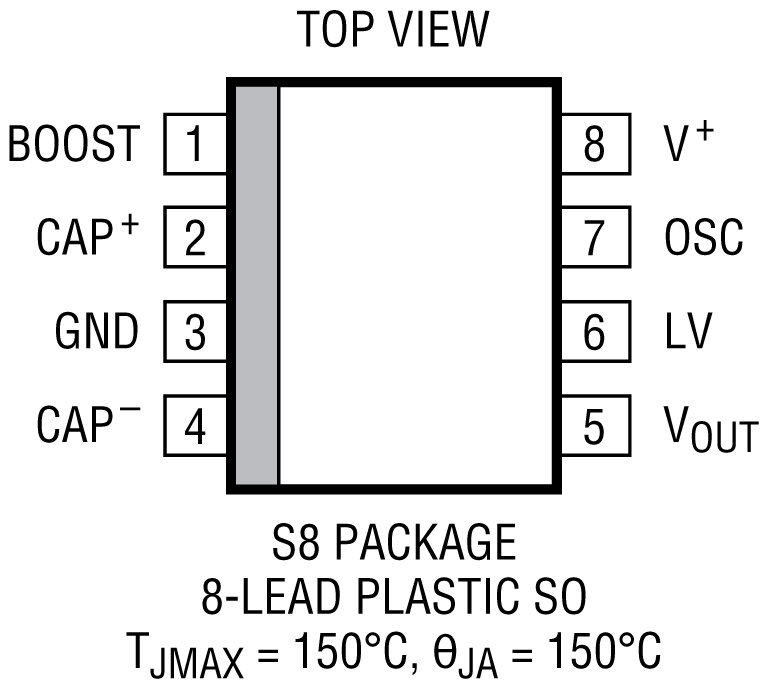

LTC1046CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1046CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1046IN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1046IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1046IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
		PCN24_0234_Form Material_Report Marking Comparison
LTC1046CN8#PBF	量产
LTC1046IN8#PBF	量产
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LTC1046CN8#PBF	量产
LTC1046IN8#PBF	量产
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LTC1046CN8#PBF	量产
LTC1046IN8#PBF	量产
11月 14, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
		PCN22_0254_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1046CS8#PBF	量产
LTC1046CS8#TRPBF	量产
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0026_Form Material_Report Delta Qualification Matrix
LTC1046CS8#PBF	量产
LTC1046CS8#TRPBF	量产
LTC1046IS8#PBF	量产
LTC1046IS8#TRPBF	量产
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1046IS8#PBF	量产
LTC1046IS8#TRPBF	量产
