概览
优势和特点
- 高效地转换电压电平
- 用于提供抗噪声能力的内部迟滞
- 纳入了输出锁存器
- 三态输出
- 可编程功率 / 速度
- 电源可以完全关断
- 在具有外部 100k 限制电阻器的输入端上提供 ±50V
- 1.2μs 响应时间 (在 100μA 电源电流)
产品详情
LTC®1045 是一款十六进制电平转换器，其采用凌力尔特 (现隶属 ADI) 先进的 LTCMOSTM 硅栅工艺制造。该器件包括 6 个具输出锁存器和三态能力的高速比较器。每个比较器的正输入单独地引出。比较器 1 至 4 的负输入连接至 VTRIP1，而比较器 5 和 6 的负输入则连接至 VTRIP2。
ISET 引脚具有几种功能。当该引脚被拉至 V+ 时，输出被锁存且电源被完全关断。功率 / 速度可通过经由一个外部电阻器将 ISET 连接至 V─ 进行设置。
应用
- TTL / CMOS 至 ±5V 模拟开关驱动
- TTL 至 CMOS (3V 至15V VCC)
- ECL 至 CMOS (3V 至 15V VCC)
- 接地隔离缓冲器

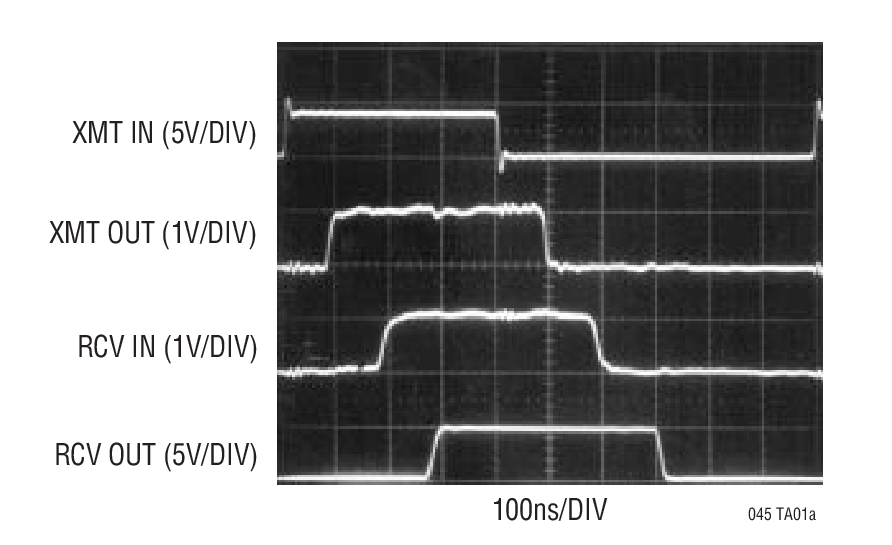

- 低功率 RS232 线路接收器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
配套产品推荐
LTC1045 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

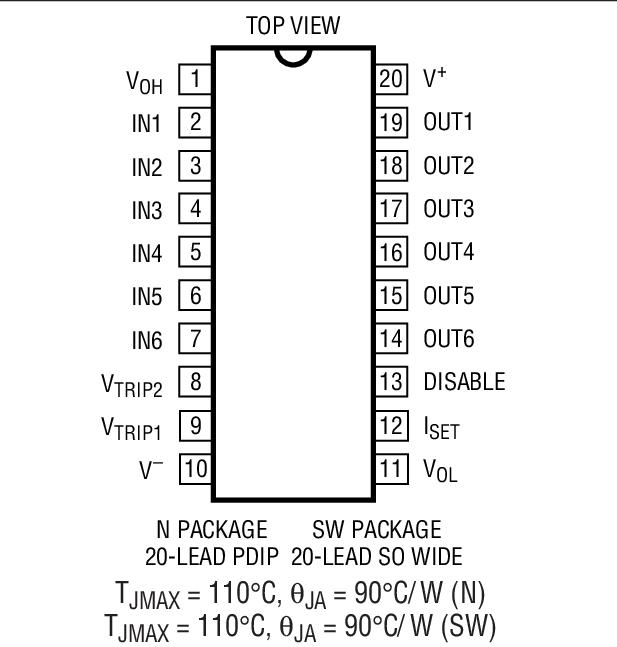

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1045CN#PBF | 材料声明 | 质量和可靠性 | 20-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1045CSW#PBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| LTC1045CSW#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R151 Reliability Data |
