特性
- 2% LED 电流调节
- 2.5% 输出电压调节
- 在 100Hz 频率下可实现 50,000:1 PWM 调光
- 512:1 内部 PWM 调光
- 展频(SSFM)
- 适用于超低 EMI 的 Silent Switcher 架构
- 可在升压、降压以及降压-升压模式下工作
- 4V 至 56V 输入电压范围
- 高达 52V LED 串电压
- 自适应峰值开关限流值高达 5A,适用于低 VIN
- 200kHz 至 2MHz,带 SYNC 功能
- 模拟或占空比 LED 电流控制
- 开路/短路 LED 保护与故障指示

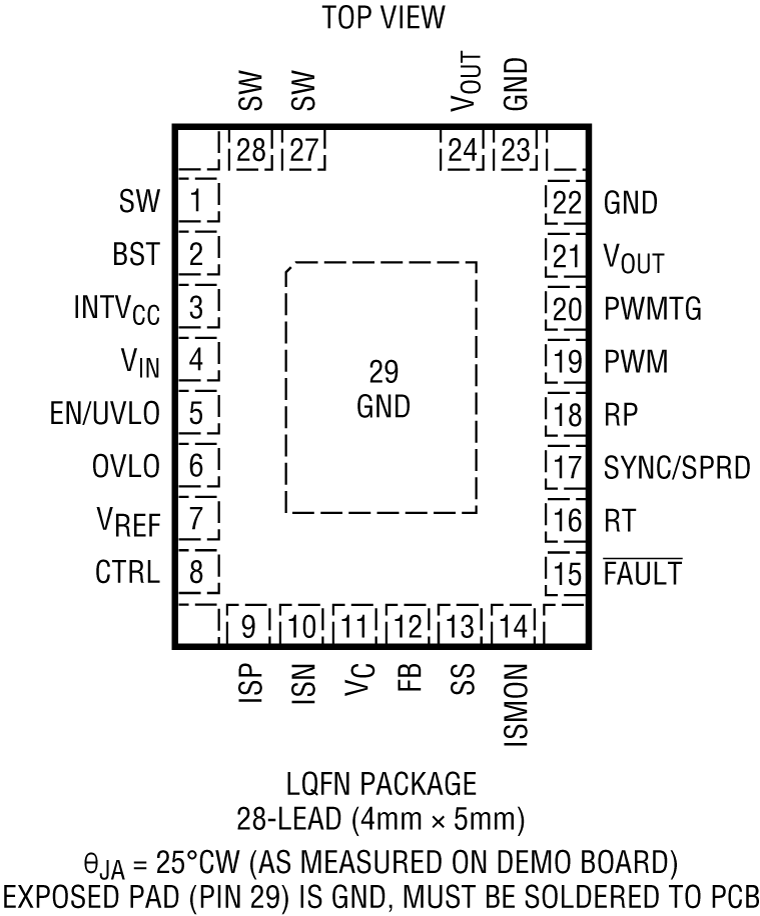

- 小型 28 引脚 4mm × 5mm LQFN 封装
- 符合汽车应用的 AEC-Q100 标准
LT8386是一款单片式同步升压DC-DC转换器,采用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或数字脉冲进行编程设定。LT8386通过外部感测电阻在宽输出电压范围内保持2%的电流调节能力。
LT8386采用Silent Switcher®技术,旨在以高效率较大限度地减少EMI/EMC辐射。开关频率可通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟,在200kHz至2MHz范围内进行编程。当可选的展频功能使能时,频率在100%至125%范围内变化以减少EMI。
LT8386包括一个驱动器,用于驱动外部高端PMOS来实现PWM调光。LT8386的额定电压为60V,与LT3922和LT3922-1引脚兼容。
应用
- 汽车和工业照明
- 平视显示器(HUD)/机器视觉
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8386
文档
筛查
1 应用
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LT8386EV#PBF | 28(26)-Lead LQFN (4mm × 5mm × 0.95mm) |
|
|
LT8386EV#WPBF | 28(26)-Lead LQFN (4mm × 5mm × 0.95mm) |
|
|
LT8386JV#PBF | 28(26)-Lead LQFN (4mm × 5mm × 0.95mm) |
|
|
LT8386JV#WPBF | 28(26)-Lead LQFN (4mm × 5mm × 0.95mm) |
|
- LT8386EV#PBF
- 引脚/封装图-中文版
- 28(26)-Lead LQFN (4mm × 5mm × 0.95mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT8386EV#WPBF
- 引脚/封装图-中文版
- 28(26)-Lead LQFN (4mm × 5mm × 0.95mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT8386JV#PBF
- 引脚/封装图-中文版
- 28(26)-Lead LQFN (4mm × 5mm × 0.95mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT8386JV#WPBF
- 引脚/封装图-中文版
- 28(26)-Lead LQFN (4mm × 5mm × 0.95mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
评估套件 1

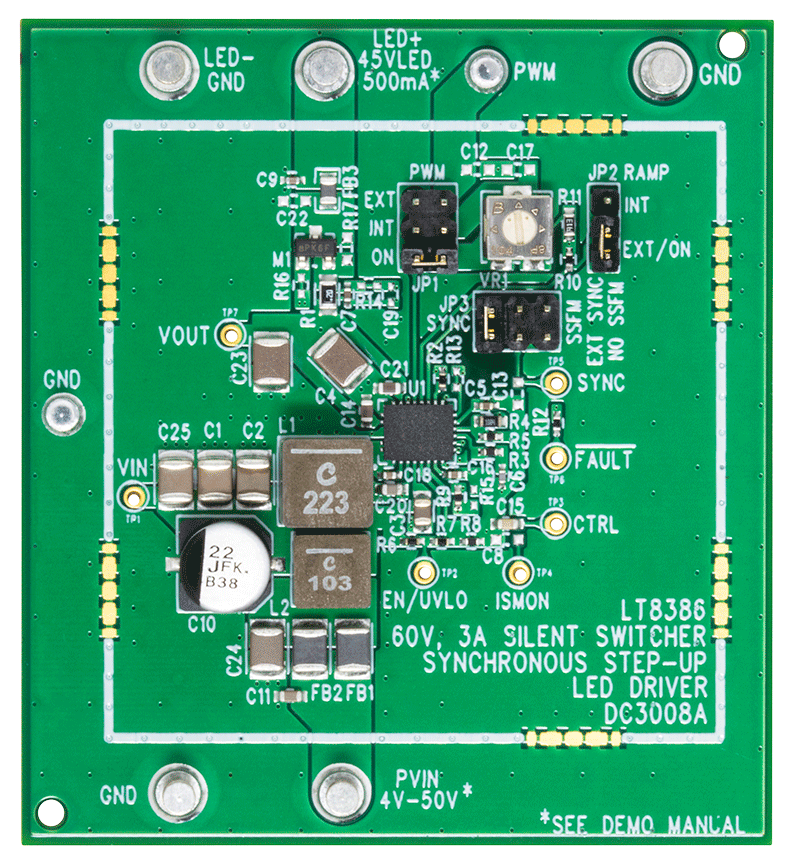

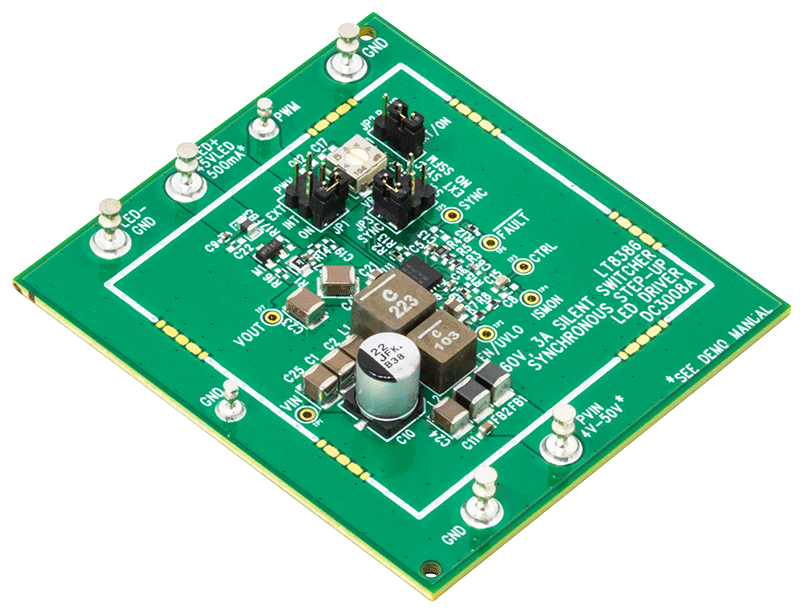

DC3008A
LT8386演示板 | 60V、3A Silent Switcher同步升压型LED驱动器
产品详情
演示电路DC3008A是一款采用LT8386的60V 3A Silent Switcher同步降压-升压LED驱动器。当VIN介于4V和40V之间时,可以驱动500mA(最高45V)的单串LED。它以低至VIN电压运行,且ILED降低,同时可以耐受高达50V的VIN瞬态电流,但针对此应用的过压闭锁(OVLO)设置为45V。DC3008A在340kHz开关频率下运行。可通过简单的跳线开启展频(SSFM),从而降低EMI。DC3008A集成了多种低EMI特性,包括优化布局、SSFM以及输入EMI滤波器。
它提供对开路和短路LED条件的保护,并报告故障。LT8386升压转换器具有4V至56V输入电压范围。其内部同步3.3A 60V开关允许输出端具有高达52V的LED(采用可调FB电阻),并在发生开路LED事件时提供过压保护和过冲空间。它具有200kHz至2MHz的可调开关频率。它可以与外部源进行同步,或使用SSFM进行编程以实现低EMI。PWMTG高端PWM MOSFET驱动器有助于实现短路保护和多功能。LT8386可以配置为升压、升压-降压或降压模式LED驱动器,并保留其所有低EMI、PWM调光和故障诊断功能。
LT8386可以使用外部PWM信号或内部生成的PWM信号进行PWM调光。DC3008A有一个跳线,可设置为在内部生成的PWM信号、外部生成的PWM信号以及无PWM信号(100%开)之间切换。它也可以通过在控制引脚(CTRL)上施加控制电压来进行模拟调光。
在PWM调光和SSFM使能的情况下运行时,SSFM本身可通过PWM信号对齐,以实现无闪烁操作。
采用小型陶瓷输入和输出电容以节省空间和成本。该电路板的VOUT引脚两侧放置小型高频电容器,以减少辐射。如果LED串开路,则开路LED过压保护使用IC的恒压调节回路,将输出调节至57V左右。可通过ISMON测试点监控输出电流。
可通过几个简单的电阻选项调整电路上的欠压和过压保护。DC3008A的输入端有一个EMI滤波器。对于低EMI应用,请遵循DC3008A的布局建议和四层厚度要求。
LT8386数据手册提供完整的器件、操作说明和应用信息。必须结合演示电路DC3008A的演示手册阅读该数据手册。LT8386JV采用28引脚4mm × 5mm LQFN塑料封装,具有散热增强型接地焊盘。为实现较大散热性能,适当设计电路板布局至关重要。请参考数据手册“布局考虑因素”部分。
