概览

优势和特点

  • 低噪声:1.1nV/√Hz
  • 低电源电流:每个放大器的最大电源电流为 3.5mA
  • 低失调电压:350μV (最大值)
  • 增益带宽乘积:
    • LT6230:215MHz;AV ≥ 1
    • LT6230-10:1450MHz;AV ≥ 10
  • 宽电源范围:3V 至 12.6V
  • 轨至轨输出摆幅
  • 共模抑制比:115dB (典型值)
  • 输出电流:30mA
  • 工作温度范围:-40ºC 至 85ºC
  • LT6230 停机电流至 10μA (最大值)
  • LT6230 / LT6230-10 采用扁平 (高度仅 1mm) ThinSOT 封装
  • 双通道器件 LT6231 采用 8 引脚 SO 封装和纤巧型 DFN 封装
  • LT6232 采用 16 引脚 SSOP 封装



产品详情

LT®6230 / LT6231 / LT6232 是单通道 / 双通道 / 四通道低噪声、轨至轨输出、单位增益稳定的运算放大器,具有 1.1nV/√Hz 的噪声电压,且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起,并专为低电源电压信号调理系统而优化。LT6230-10 是一款专为较高增益应用而优化的单通道放大器,因而产生了较高的增益带宽和转换速率。LT6230 和 LT6230-10 包括一个使能引脚,该引脚可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出,旨在较大限度地拓宽低电源应用中的信号动态范围,并且其规格专门针对 3.3V、5V 和 ±5V 电源而拟订。每个放大器的 en •√ISUPPLY 乘积为 1.9,从而跻身最具降噪效率的运算放大器之列。

LT6230 / LT6230-10 采用 6 引脚 SOT-23 封装,LT6231 双通道器件采用具标准引出脚配置的 8 引脚 SO 封装。对于紧凑型布局,双通道器件还可以提供纤巧型双侧引脚细间距无引线封装 (DFN)。LT6232 使用 16 引脚 SSOP 封装。




应用

  • 超声放大器
  • 低噪声、低功率信号处理
  • 有源滤波器
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

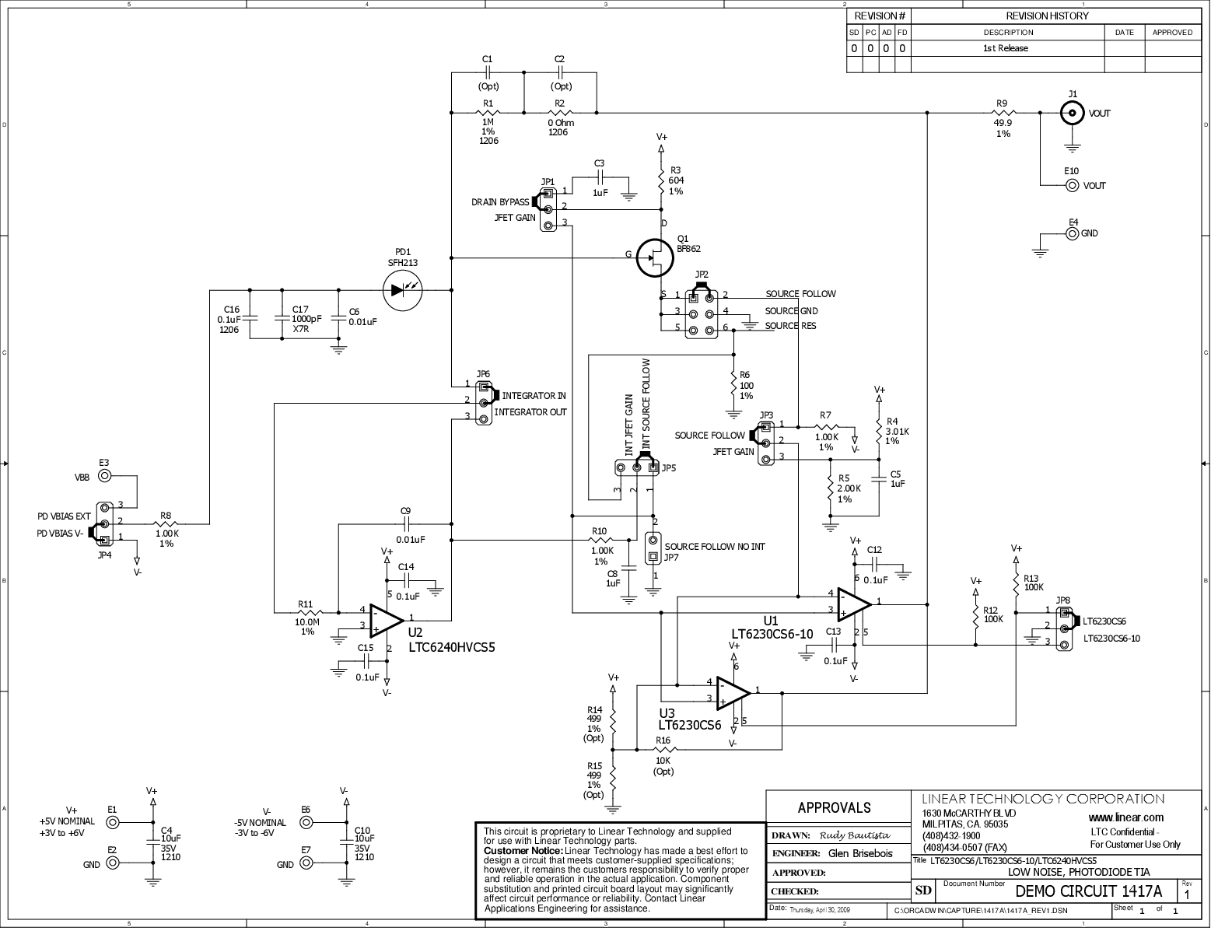

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LT6230
LT6230-10
