LTC2315-12

采用 TSOT 封装的 12 位、5Msps、串行采样 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2315 - Linduino.CPP File Download 4.00KB Linduino LTC2315 - DC1563A Linduino .INO File Download 10.00KB Linduino LTC2315 - Linduino Header File Download 4.00KB
产品模型 10
特性
  • 5Msps 吞吐速率
  • 保证 12 位，无漏失码
  • 内部基准：2.048V / 4.096V 范围
  • 低噪声：73dB SNR
  • 低功耗：6.4mA (在 5Msps 和 5V)
  • 双电源范围：3V / 5V 运作
  • 睡眠模式具有 <1µA 的典型电源电流
  • 可快速唤醒的打盹模式 (在单个转换周期之内)
  • 分离的 1.8V 至 5V 数字 I/O 电源
  • 高速 SPI 兼容型串行 I/O
  • 保证工作温度范围：-40ºC 至 125ºC

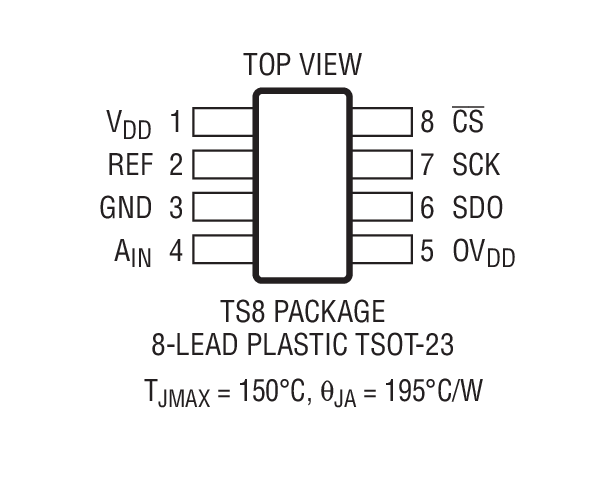

  • 8 引脚 TSOT-23 封装

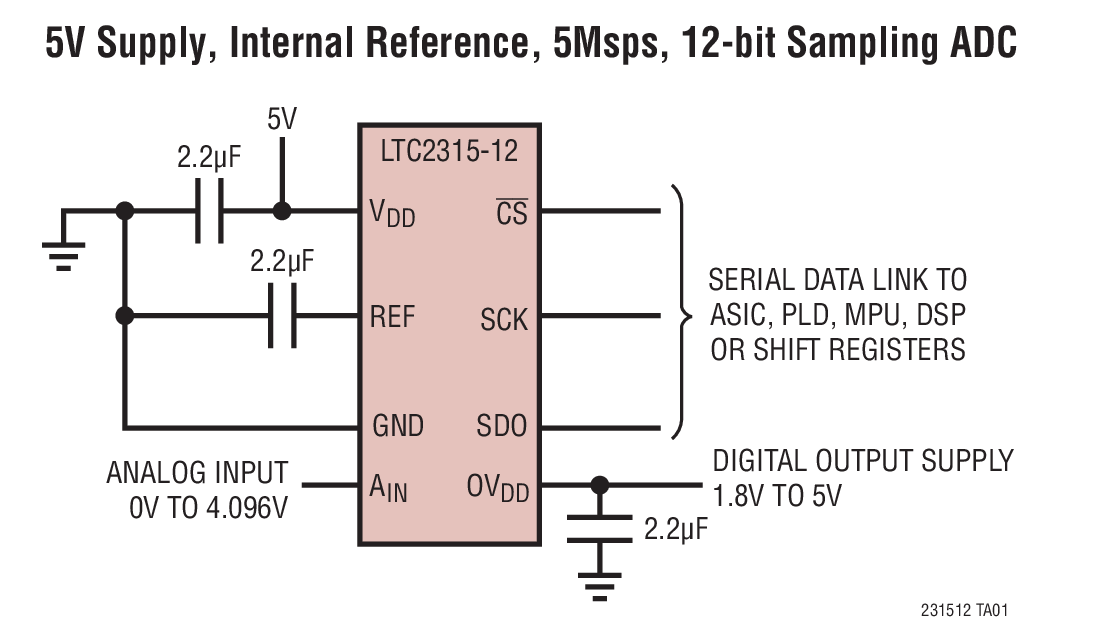

更多细节
show more Icon

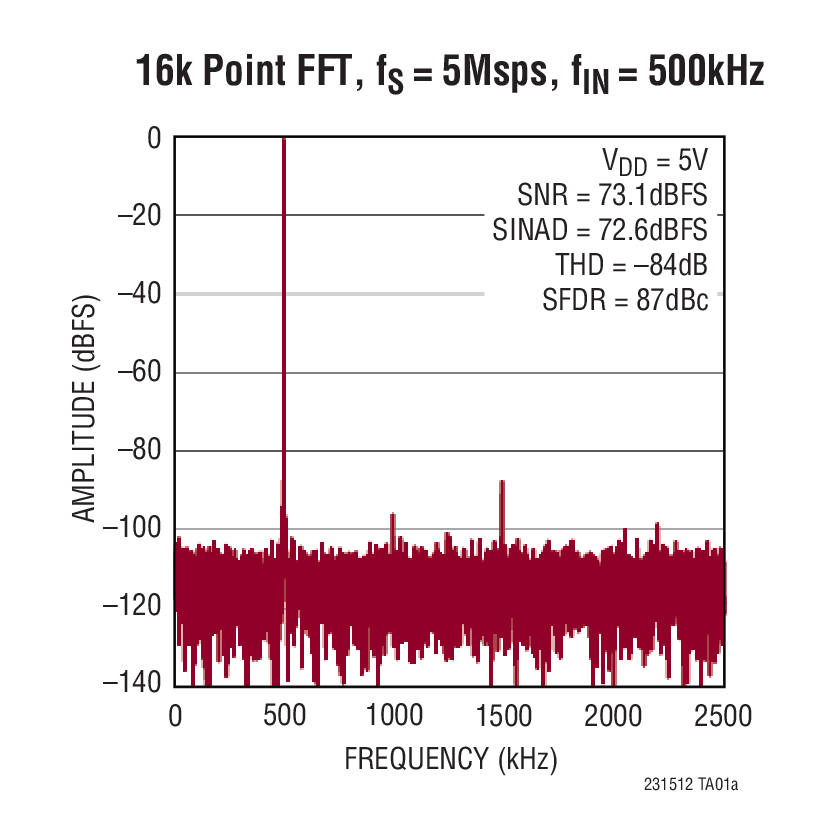

LTC®2315-12 是一款 12 位、5Msps、串行采样 A/D 转换器，其在 2.7V 至 5.25V 的宽可调模拟电源电压范围内的吸收电流仅为 6mA。LTC2315-12 包含一个集成型带隙和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的应用解决方案。LTC2315-12 在对一个 500kHz 输入频率进行采样时实现了 72.6dB SINAD 和 -84dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2315-12 非常适合于紧凑、低功率的高速系统。另外，LTC2315-12 还提供了打盹和睡眠模式，以在系统内部进一步优化器件的功耗。

LTC2315-12 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率使 LTC2315-12 成为众多高速应用的理想选择。



Applications

  • 通信系统
  • 高速数据采集
  • 手持式终端接口
  • 医疗成像
  • 不间断电源
  • 电池供电式系统
  • 汽车
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2315 - Linduino.CPP File Download 4.00KB Linduino LTC2315 - DC1563A Linduino .INO File Download 10.00KB Linduino LTC2315 - Linduino Header File Download 4.00KB
产品模型 10
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2315-12

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/23/2013
英文

LTC2315-12: 12-Bit, 5Msps Serial Sampling ADC in TSOT Data Sheet

打开PDF文件

redirect
689.00K
download

下载 PDF

PDF Vector

PDF

更新 12/18/2013
日文

LTC2315-12: TSOTに収容した12ビット、5Mspsシリアル・サンプリングA/Dコンバータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/11/2013
英文
DC1563A - Demo Manual redirect icon

2.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R549 Reliability Data redirect icon

43.73 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 09/13/2017
英文
Multiple LTC2315-12 ADCs Share SPI Bus redirect icon

PDF Vector

HTML

更新 03/18/2015
英文
Multiple LTC2315-12 ADCs Share SPI Bus redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2315CTS8-12#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315CTS8-12#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315HTS8-12#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315HTS8-12#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315HTS8-12#WTRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315HTS8-12#WTRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315ITS8-12#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315ITS8-12#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315ITS8-12#WTRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2315ITS8-12#WTRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

串联基准电压源1
LTC6655
popup image
Cart

量产

0.25ppm 噪声、低漂移、精准基准系列

精密运算放大器 (Vos<1mV且TCVos<2uV/C)2
LT6230
popup image
Cart

量产

215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列

LT6236
popup image
Cart

推荐新设计使用

轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器


LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

  • file-icon HTML LinearLab Tools external icon
    •
    DC1563A-A FPGA/CPLD Source Code
    Info:False
  • file-icon ZIP DC1563A-A_SW.zip link-type
    •
    PScope
    Info:False

    The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

  • file-icon HTML PScope external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件 1

    reference details image

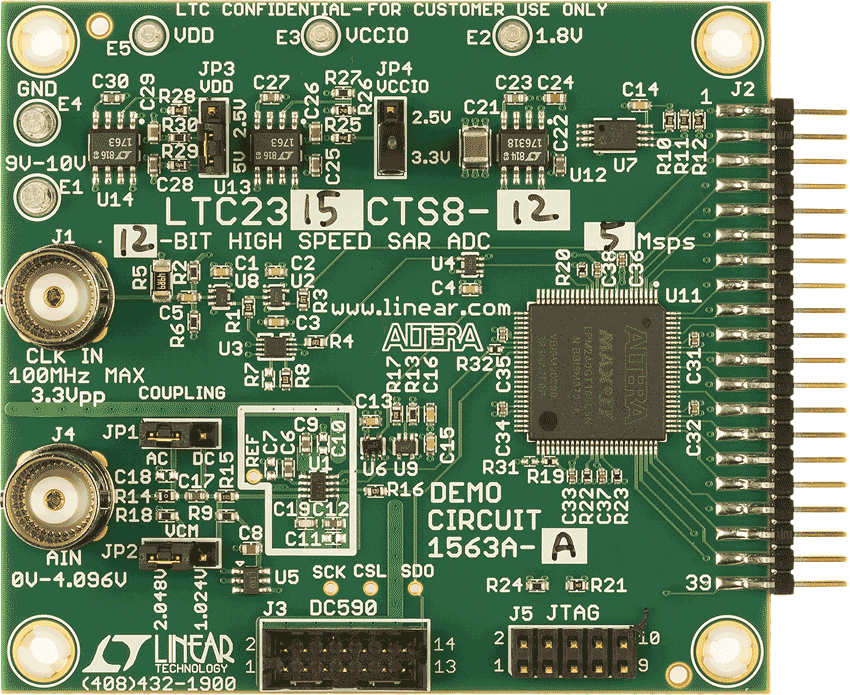

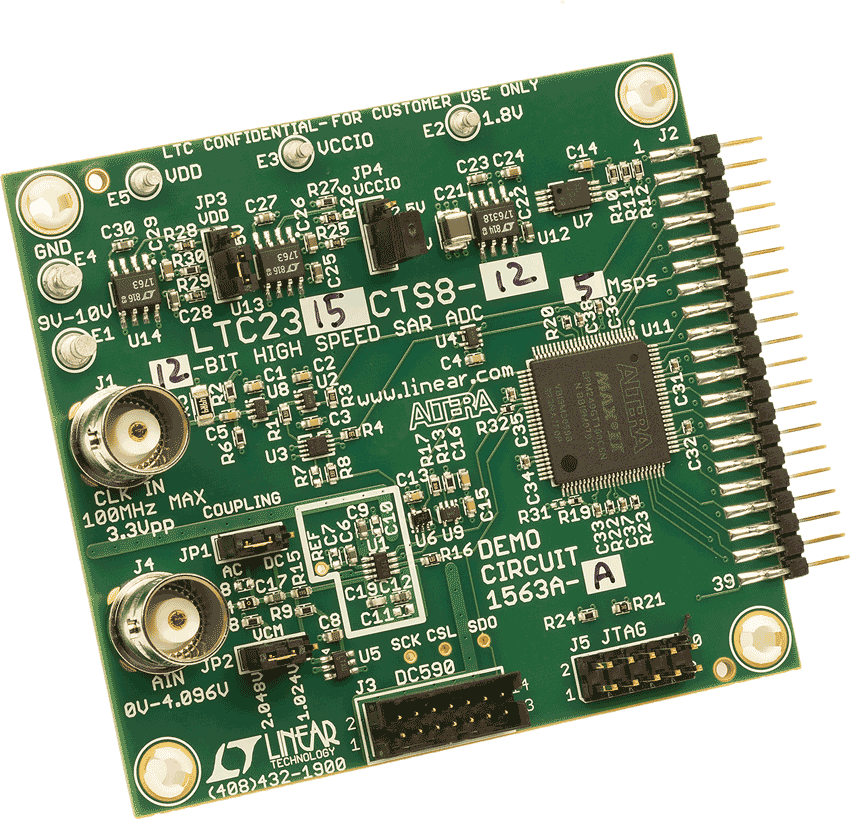

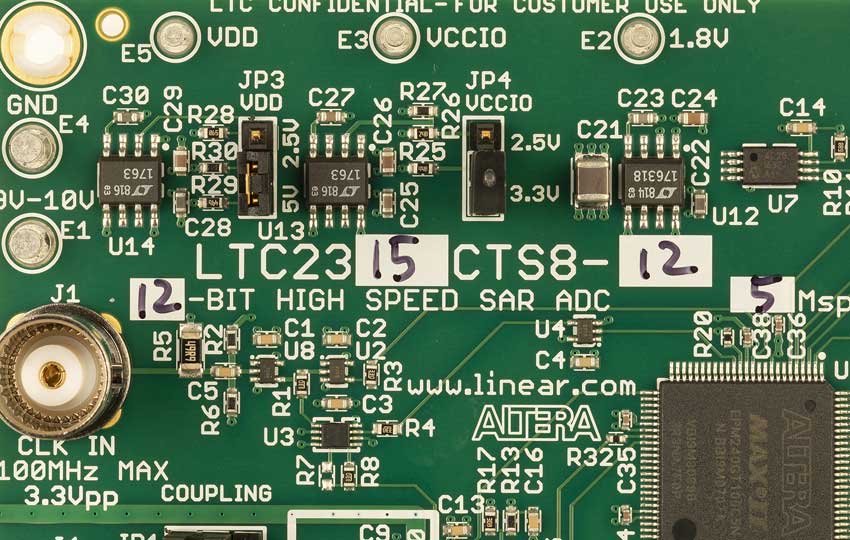

    DC1563A-A

    LTC2315-12 Demo Board | 12-bit, 5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

    zoom

    DC1563A-A

    LTC2315-12 Demo Board | 12-bit, 5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

    download icon

    下载

     print icon

    打印
    DC1563A-A
    LTC2315-12 Demo Board | 12-bit, 5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)
    立即购买 更多内容

    产品详情

    DC1563A-A: Demo Board for the LTC2315-12 12-Bit, 5Msps Serial Sampling ADC in TSOT.





    资料

    pdf icon

    ZIP

    DC1563A - Design Files Download

    1.00M

    pdf icon

    PDF

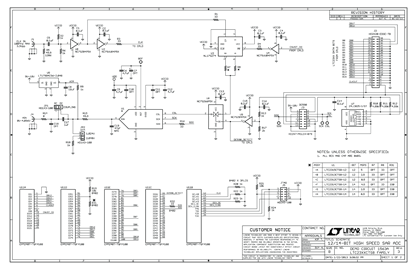

    DC1563A - Schematic Download

    82.00K

    pdf icon

    PDF

    DC1563A - Demo Manual Download

    2.00M

    更多 Arrow image

    软件

    pdf icon

    ZIP

    DC1563A-A FPGA/CPLD Source Code Download

    9.00K

    pdf icon

    ZIP

    GUI Install Files reference design link

    评估套件1

    evaluation kit item images

    DC1563A-A

    LTC2315-12 Demo Board | 12-bit, 5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

    工具及仿真模型 1

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino下载和文档
    redirectbutton
    代码文件

    toolicon Linduino

    LTC2315 - Linduino.CPP File redirect

    LTC2315 - DC1563A Linduino .INO File redirect

    LTC2315 - Linduino Header File redirect
