LTC2314-14

量产

采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4.5Msps 吞吐速率
  • 保证 14 位，无漏失码
  • 内部基准：2.048V / 4.096V 范围
  • 低噪声：77.5dB SNR
  • 低功率：6.2mA (在 4.5Msps 和 5V)
  • 双电源范围：3V / 5V 运作
  • 睡眠模式具有 <1µA 的典型电源电流
  • 可快速唤醒的打盹模式 (在单个转换周期之内)
  • 单独的 1.8V 至 5V 数字 I/O 电源
  • 高速 SPI 兼容型串行 I/O
  • 保证工作温度范围：-40°C 至 125°C
  • 8 引脚 TSOT-23 封装


LTC®2314-14 是一款 14 位、4.5Msps、串行采样 A/D 转换器，其在 2.7V 至 5.25V 的宽可调模拟电源电压范围内的吸收电流仅为 6.2mA。LTC2314-14 包含一个集成型带隙和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的应用解决方案。LTC2314-14 在对一个 500kHz 输入频率进行采样时实现了 77dB SINAD 和 -85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2314-14 非常适合于紧凑、低功率的高速系统。另外，LTC2314-14 还提供了打盹和睡眠模式，以在系统内部进一步优化器件的功耗。

LTC2314-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。4.5Msps 的高吞吐速率使 LTC2314-14 成为众多高速应用的理想选择。



Applications

  • 通信系统
  • 高速数据采集
  • 手持式终端接口
  • 医疗成像
  • 不间断电源
  • 电池供电式系统
  • 汽车
LTC2314-14
采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC
5V Supply, Internal Reference, 4.5Msps, 14-bit Sampling ADC 32k Point FFT, fS = 4.5Msps, fIN = 500kHz Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 3

PScope

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

硬件生态系统

部分模型 产品周期 描述
基准电压源 1
LTC6655
量产 0.25ppm 噪声、低漂移、精准基准系列
接口收发器和隔离器 1
LTM2883
量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
运算放大器 2
LT6236
推荐用于新设计 轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器
LT6230
量产 215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 3

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1563A-F

LTC2314-14 Demo Board | 14-Bit, 4.5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

立即购买 更多内容

产品详情

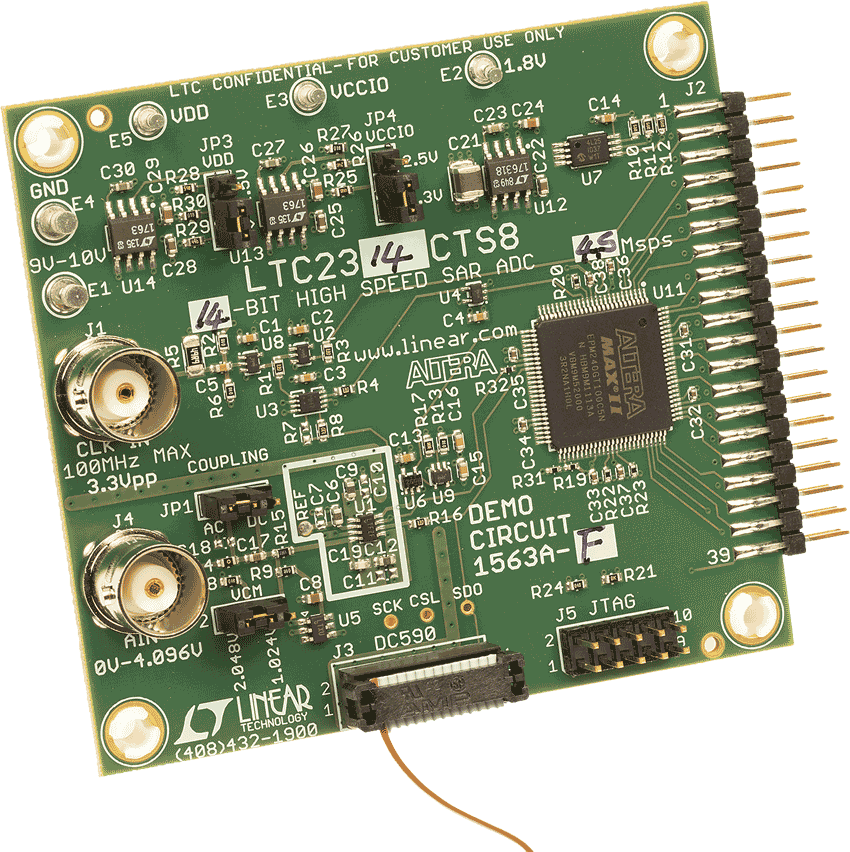

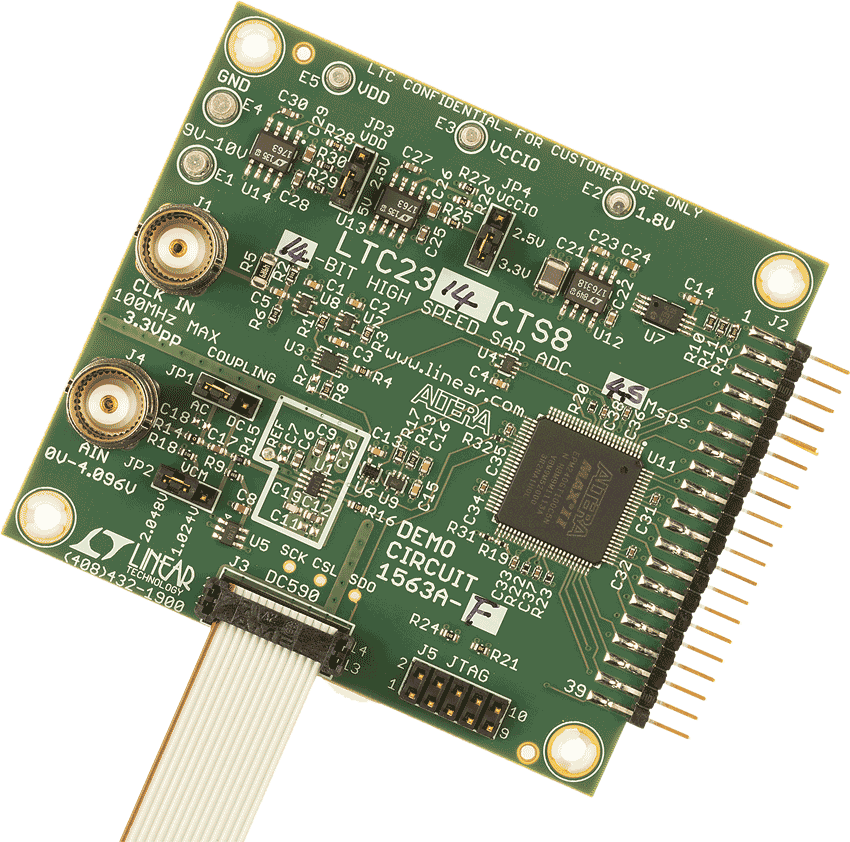

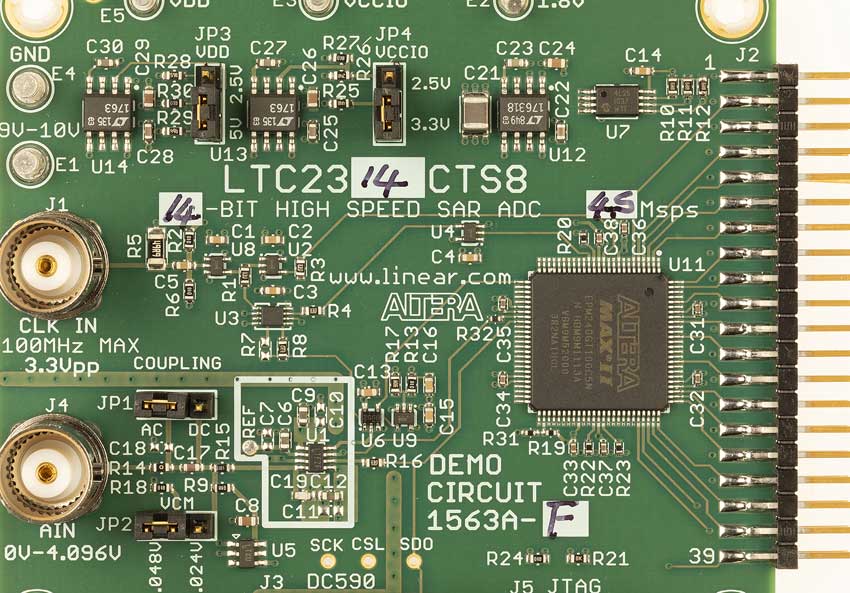

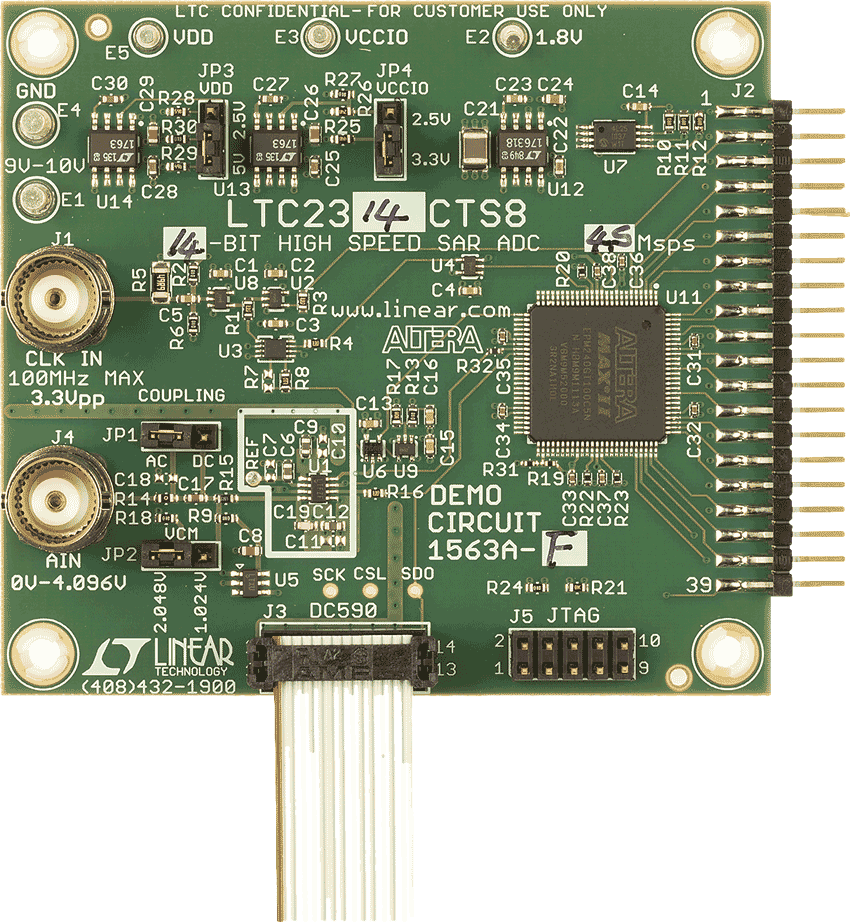

DC1563A-F: Demo Board for the LTC2314-14 14-Bit, 4.5Msps Serial Sampling ADC in TSOT.



DC1563A-F
LTC2314-14 Demo Board | 14-Bit, 4.5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)
DC1563A-F Demo Board DC1563A-F Demo Board DC1563A-F Demo Board DC1563A-F Demo Board DC1563A-A - Schematic
