概览

优势和特点

  • 电流检测放大器
    • 快速阶跃响应： 500ns
    • 低失调电压： 125μV (最大值)
    • 低增益误差： 2% (最大值)
  • 内部 400mV 高精度基准
  • 具复位功能的内部锁存比较器
    • 快速响应时间： 500ns
    • 总门限误差：±1.25% (最大值)
    • 两种比较器极性选项
  • 宽电源范围： 2.7V 至 60V
  • 电源电流： 550μA
  • 低停机电流： 5μA (最大值)
  • 规格在 -40°C 至 125°C 的温度范围
  • 采用 10 引脚 MSOP 封装

产品详情

LT®6109 是一款完整的高端电流检测器件，具有一个精准的电流检测放大器、一个集成型电压基准和两个比较器。LT6109 可提供两种版本。LT6109-1 以相反的极性连接比较器，而 LT6109-2 则以相同极性连接比较器。此外，电流检测放大器和比较器输入和输出可直接获得。放大器增益和比较器跳变点由外部电阻器进行配置。漏极开路比较器输出实现了至其他系统组件的简易连接。

LT6109 的整体传播延迟仅为 1.4μs (典型值)，因而可对过流及欠流情况做出快速反应。1MHz 的带宽使 LT6109 能够用于诸如电机控制等关键应用中的误差检测。比较器的高门限准确度、再加上能够同时闭锁两个比较器，确保了 LT6109 捕获高速事件的能力。

LT6109 的技术规格针对 -40°C 至 125°C 的工作温度范围全面拟订，从而使其成为工业和汽车应用的合适之选。LT6109 采用小外形的 10 引脚 MSOP 封装。



应用

  • 过流、欠流和故障检测
  • 分流测量
  • 电池监测
  • 电机控制
  • 汽车监视和控制
  • 远端采样
  • 工业控制

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

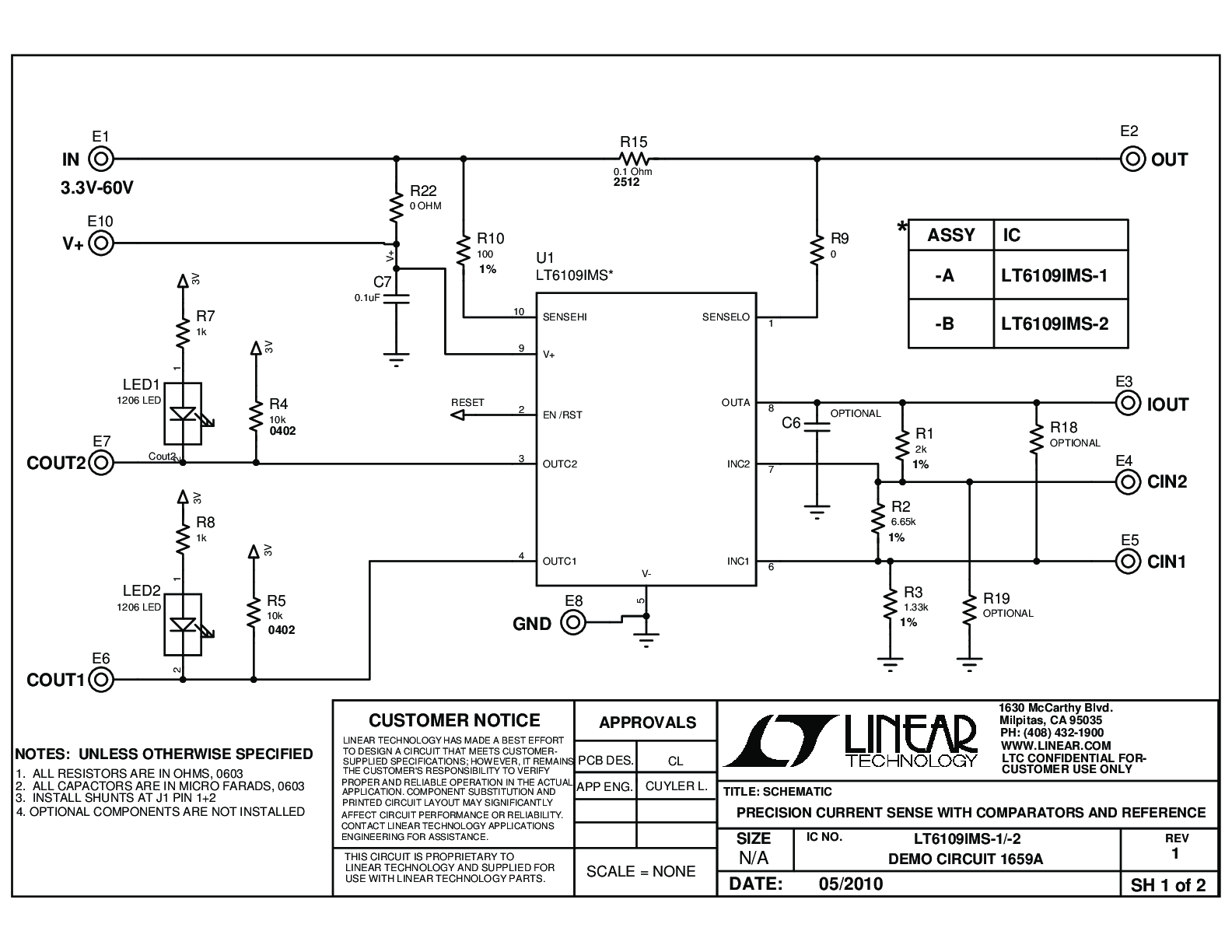

评估套件 (2)

参考资料

  • 查看全部 (4)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 应用笔记 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LT6109-1
    LT6109-2
