LT6100
量产精准、增益可选高压侧电流检测放大器
- 产品模型
- 12
产品详情
- 输入失调电压:300µV (最大值)
- 检测输入高达 48V
- 0.5% 的增益准确度
- 引脚可选增益:10、12.5、20、25、40、50V/V
- 分离电源:2.7V 至 36V
- 工作电流:60µA
- 检测输入电流 (VCC 断电):1nA
- 电池反向保护至 -48V
- 缓冲输出
- 噪声滤波输入
- -40°C 至 125°C 的工作温度范围
- 采用扁平 8 引脚 DFN 和 MSOP 封装

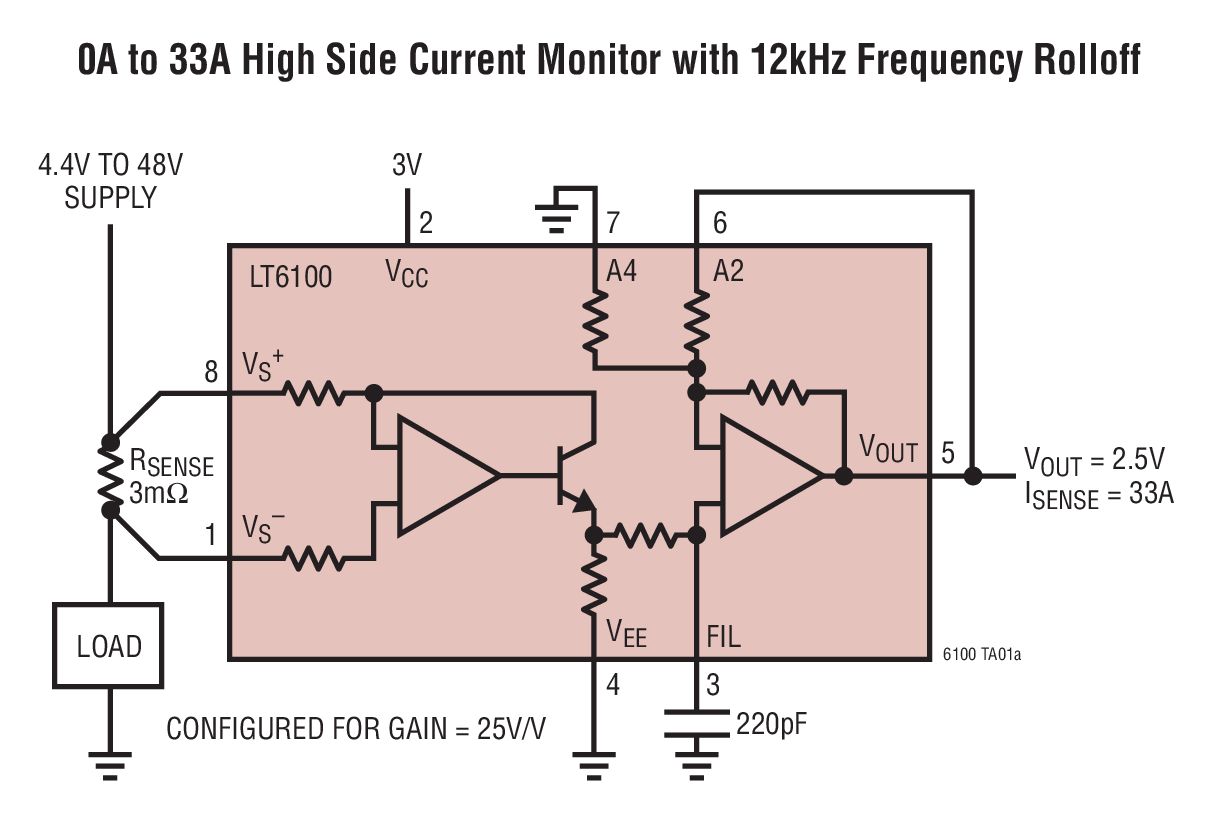

LT®6100 是一款完整的微功率、精准、高压侧电流检测放大器。LT6100 利用一个外部检测电阻器两端的电压来监视单向电流。只需简单地通过两个增益选择引脚的搭接或浮置即可获得数值为 10、12.5、20、25、40、50V/V 的固定增益。对于所有的增益,增益准确度均优于 0.5%。
LT6100 检测输入具有一个从 4.1V 延伸至 48V 的电压范围,并能够承受一个与满电源电压相等的差分电压。这使得它能够监视一个 MOSFET 开关或熔丝两端的电压。该器件还可承受输入端上的电池反向条件。

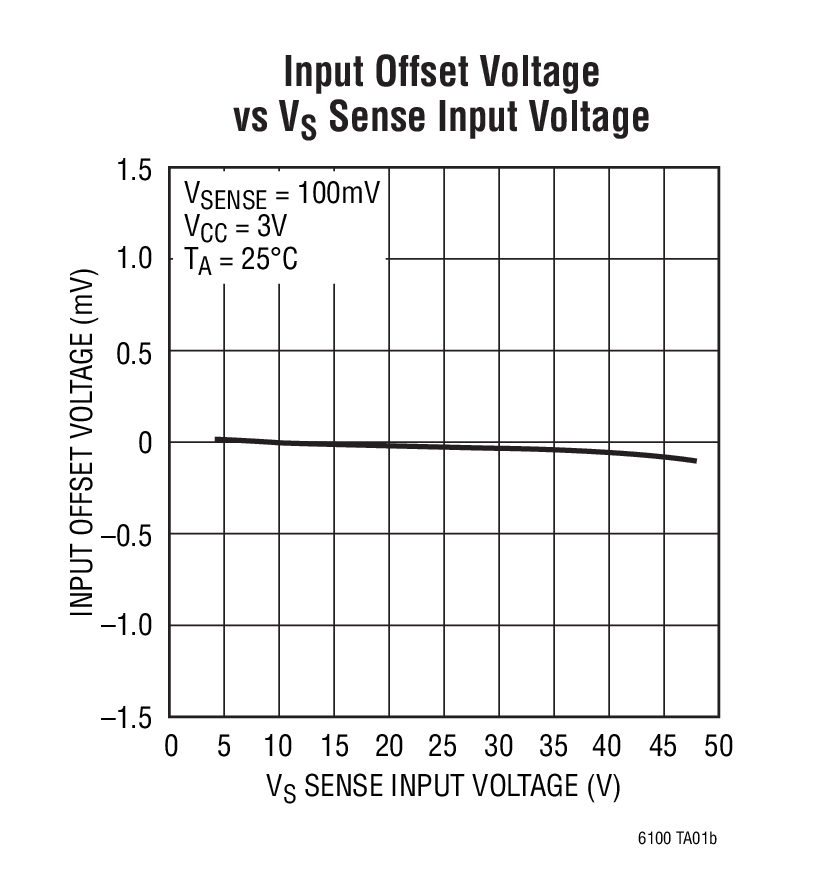

输入失调很低,仅 300µV。CMRR 和 PSRR 均超过 105dB,因而实现了一个宽动态范围。提供了一个滤波器引脚,旨在利用单个电容器来轻松完成信号滤波。

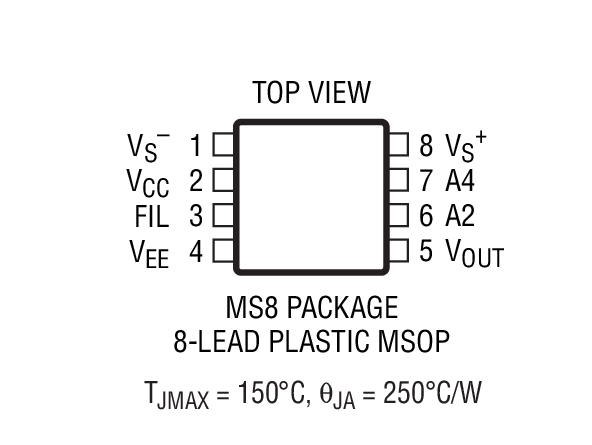

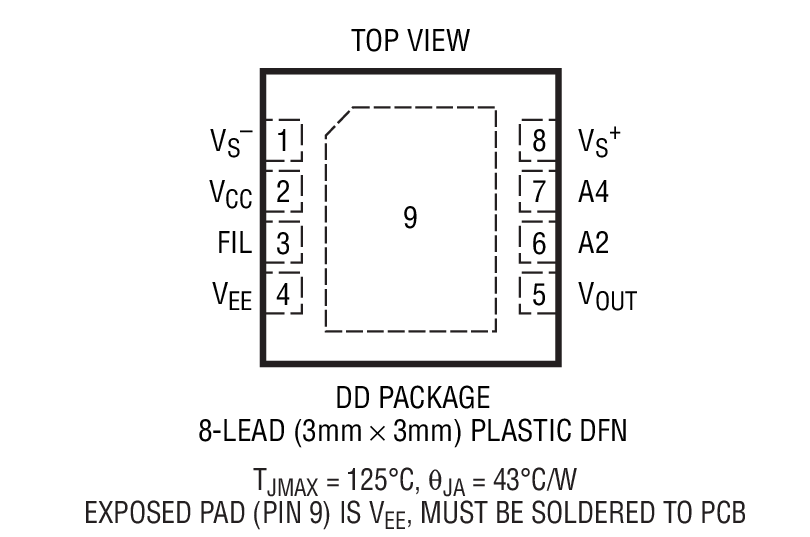

LT6100 具有一个工作范围为 2.7V 至 36V 且仅吸收 60µA 电流的分离电源输入。当 VCC 断电时,使检测引脚偏置截止。这将防止监视电路的加载,而与检测电压无关。LT6100 采用 8 引脚 DFN 和 MSOP 封装。
- 电池监视
- 熔丝监视
- 便携式和蜂窝电话
- 便携式测试 / 测量系统
参考资料
数据手册 1
可靠性数据 1
用户手册 2
应用笔记 1
设计笔记 1
技术文章 1
产品选型卡 1
新闻 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LT6100CDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
LT6100CDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
LT6100CMS8#PBF | 8-Lead MSOP | ||
LT6100CMS8#TRPBF | 8-Lead MSOP | ||
LT6100HDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
LT6100HDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
LT6100HMS8#PBF | 8-Lead MSOP | ||
LT6100HMS8#TRPBF | 8-Lead MSOP | ||
LT6100IDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
LT6100IDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
LT6100IMS8#PBF | 8-Lead MSOP | ||
LT6100IMS8#TRPBF | 8-Lead MSOP |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
LT6100CMS8#PBF | 量产 | |
LT6100CMS8#TRPBF | 量产 | |
LT6100HMS8#PBF | 量产 | |
LT6100HMS8#TRPBF | 量产 | |
LT6100IMS8#PBF | 量产 | |
LT6100IMS8#TRPBF | 量产 | |
2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
LT6100CMS8#PBF | 量产 | |
LT6100CMS8#TRPBF | 量产 | |
LT6100HMS8#PBF | 量产 | |
LT6100HMS8#TRPBF | 量产 | |
LT6100IMS8#PBF | 量产 | |
LT6100IMS8#TRPBF | 量产 |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 2
LTspice中提供以下器件型号:
- LT6100
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

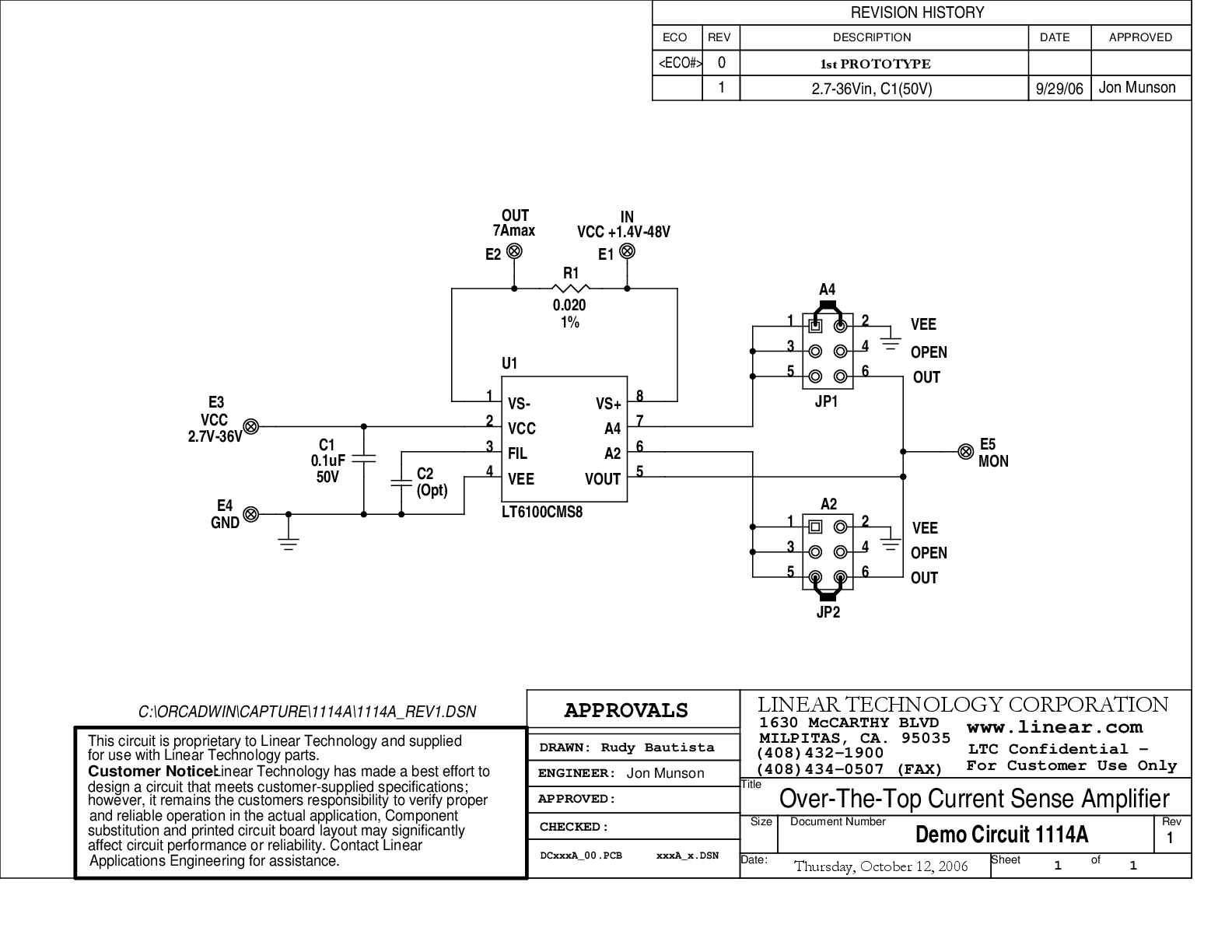

评估套件
