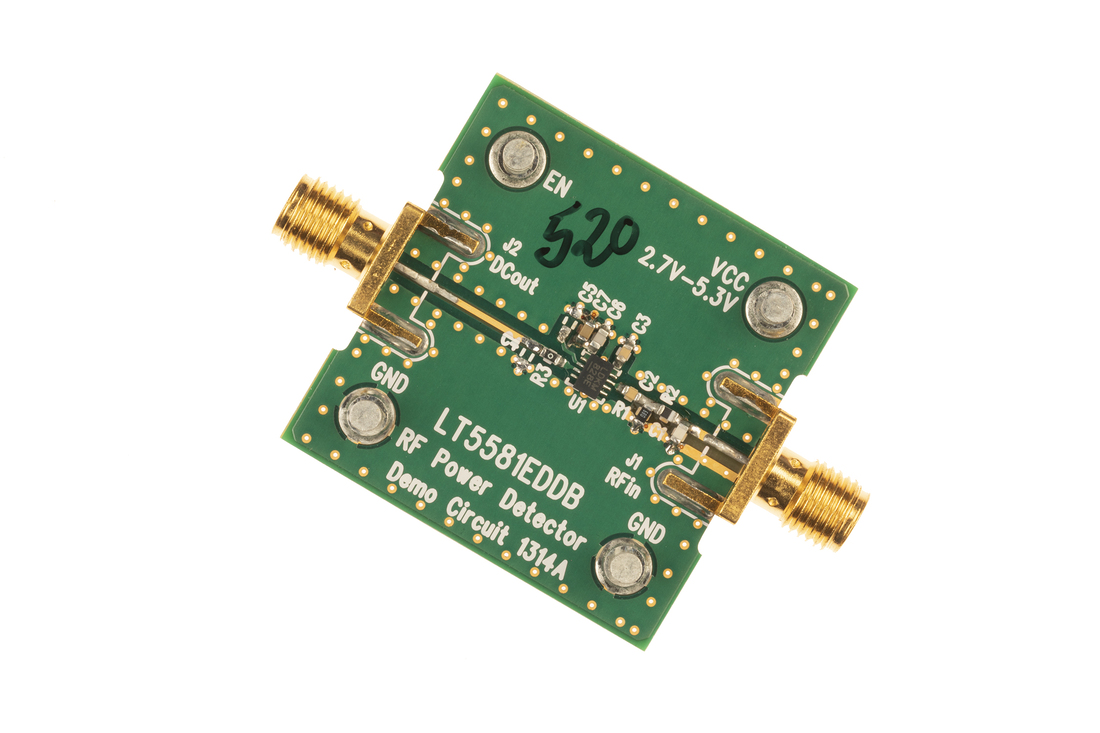

LT5581

量产

具 40dB 动态范围的 6GHz RMS 功率检波器

产品模型: 2

Viewing:

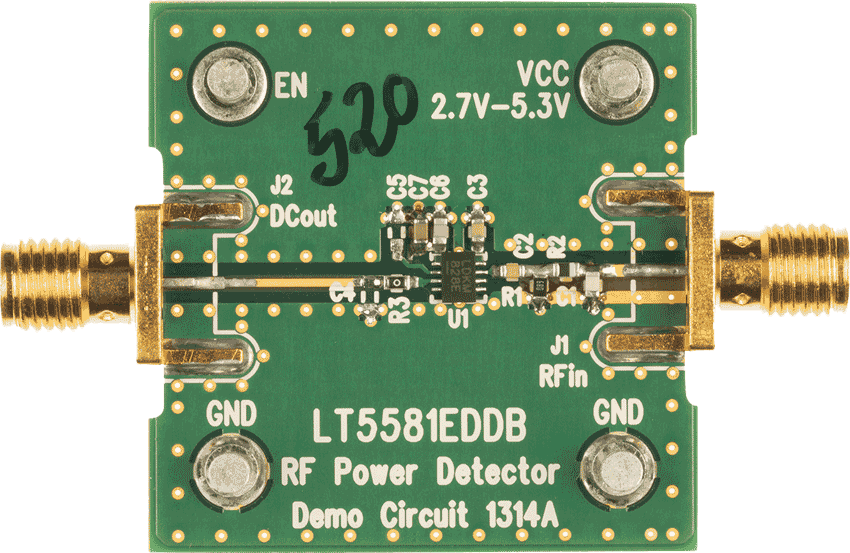

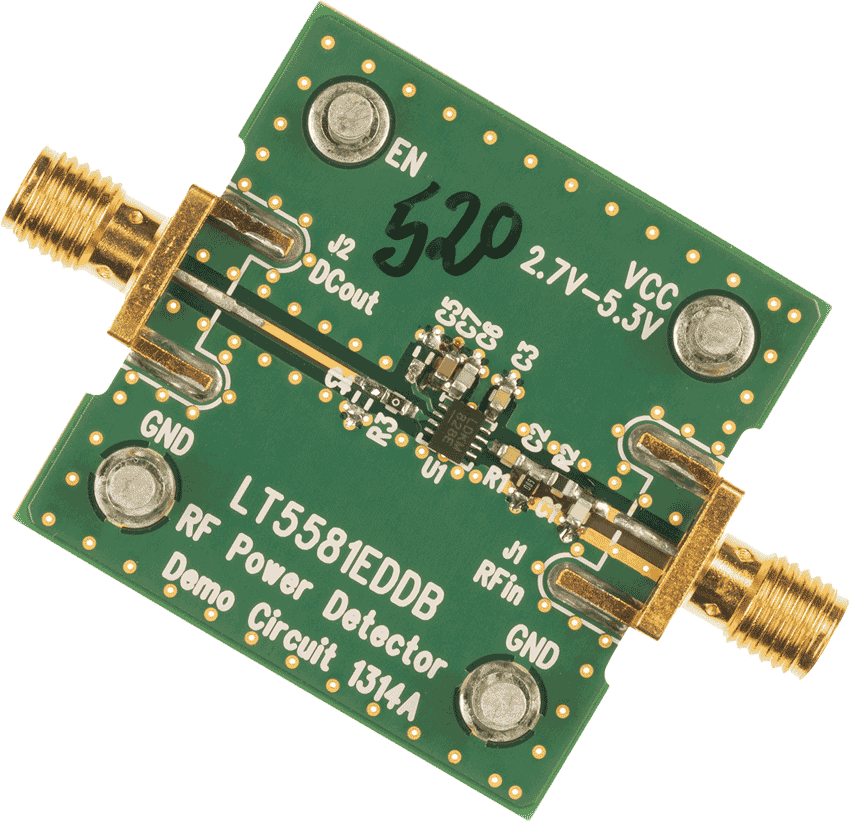

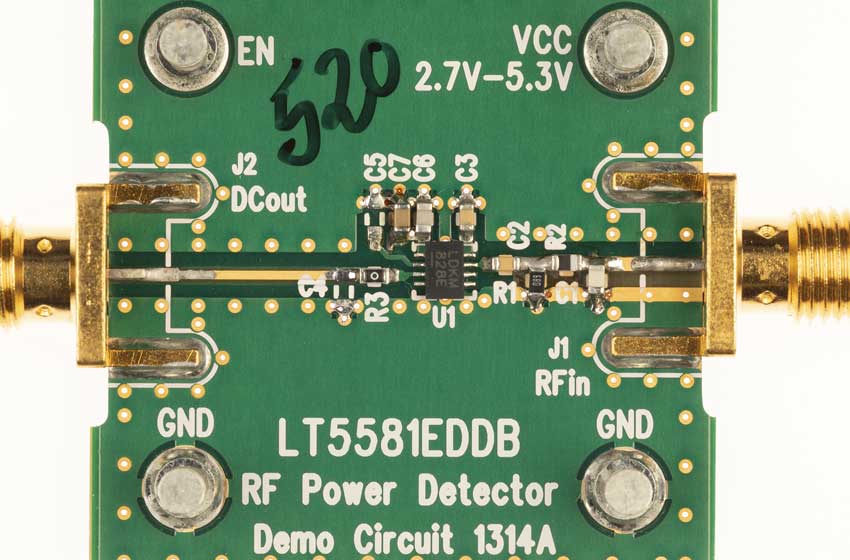

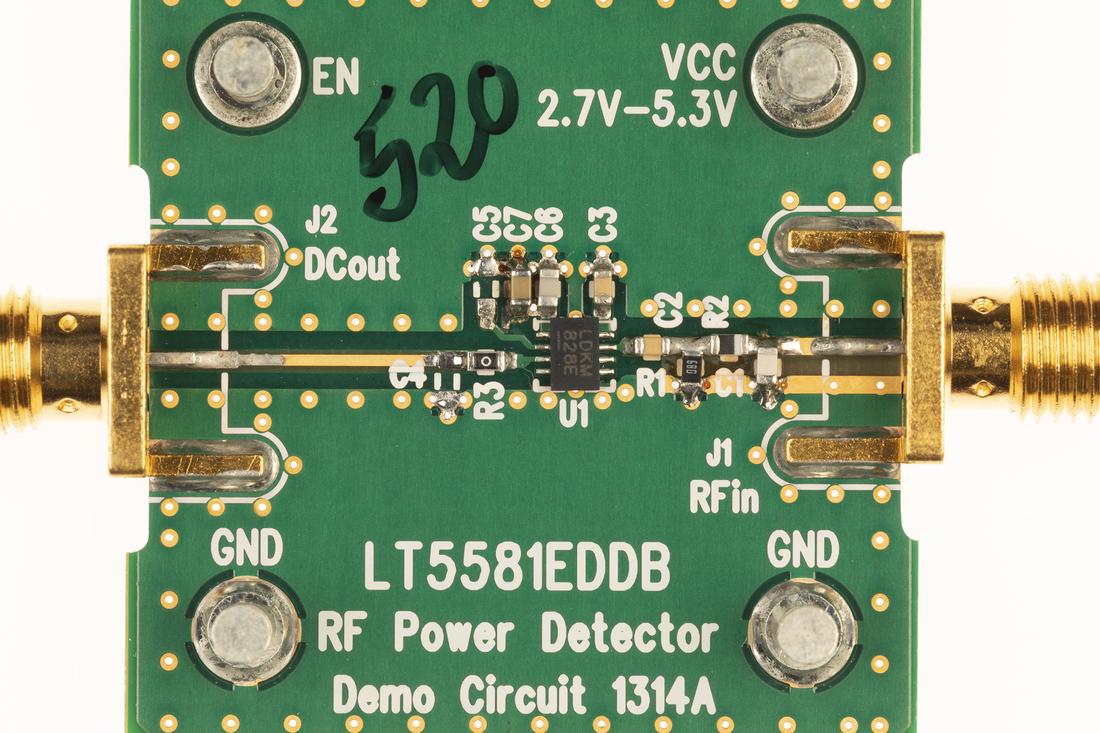

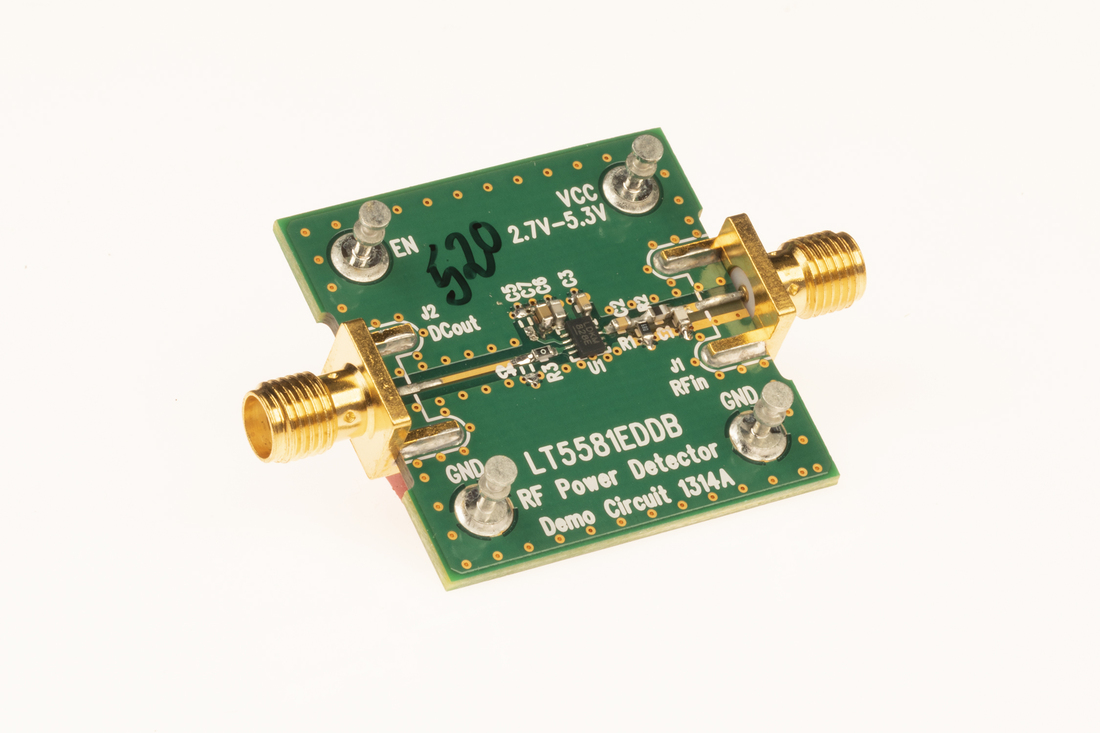

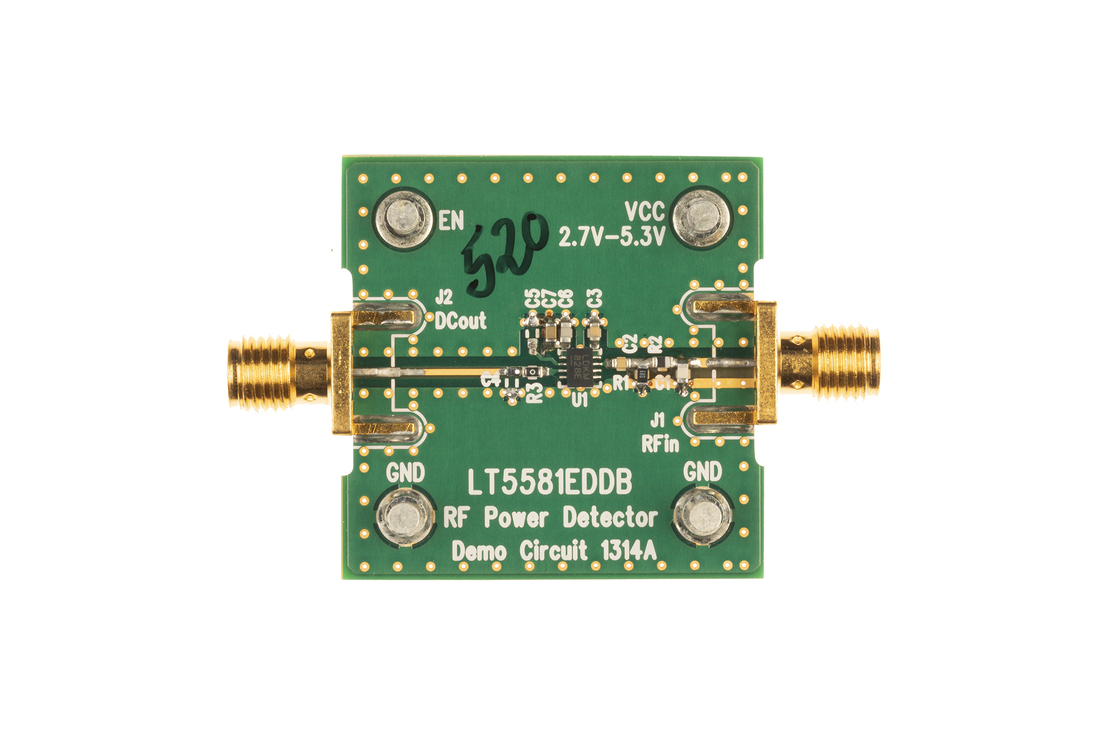

概述

频率范围：10MHz 至 6GHz
高峰均比 (高达 12dB) 波形的准确功率测量
40dB 对数线性动态范围
在整个温度范围内提供了出色的准确度
快速响应时间：1μs (上升)，8μs (下降)
低功率：1.4mA (在 3.3V)
对数-线性 DC 输出与输入 RF 功率 (单位：dBm) 的关系
小外形 3mm x 2mm 8 引脚 DFN 封装
单端 RF 输入

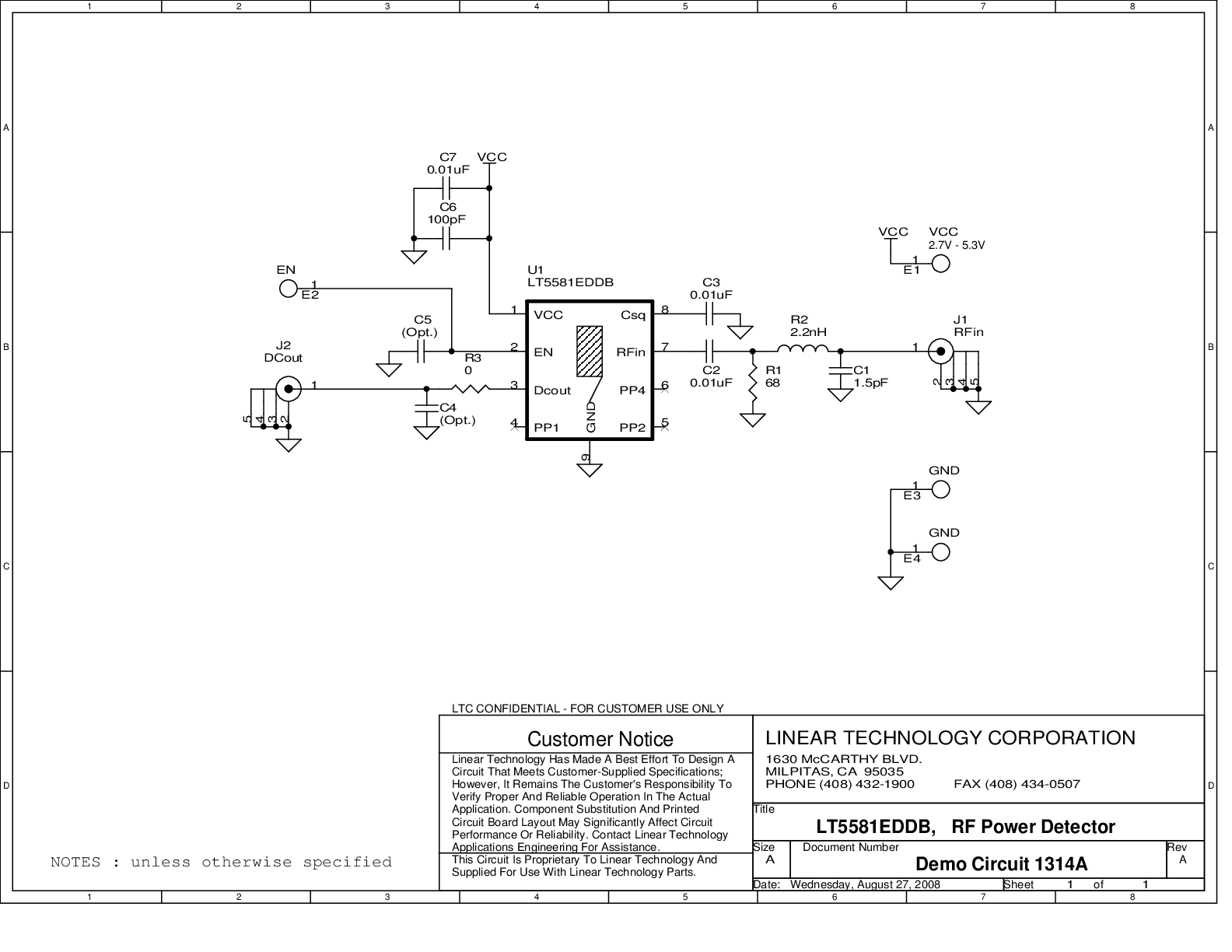

LT^®5581 是一款 10MHz 至 6GHz、低功率、单片式、精准 RMS 功率检波器。该 RMS 检波器运用一种专有方法来准确地测量具高达 12dB 峰均比调制信号的 -34dBm 至 +6dBm RF 功率 (在 2.14GHz)。它输出一个在线性刻度上与一个以 dBm 为单位的 RF 输入信号功率成比例的 DC 电压。LT5581 适合于众多 RF 标准的精准功率测量和控制，包括 GSM/EDGE、CDMA、CDMA2000、W-CDMA、TD-SCDMA、UMTS、LTE 和 WiMAX 等。最终的 DC 输出与一个片内 300Ω 电阻器相串联，该电阻器仅需利用单个片外电容器即可对输出调制纹波实施进一步的滤波处理。

Applications

GSM/EDGE、CDMA、CDMA2000、W-CDMA、LTE、WiMAX RF 功率控制
微微蜂窝基站、毫微微蜂窝基站 RF 功率控制
无线转发器
CATV/DVB 发送器
MIMO (多输入多输出) 无线接入点
便携式 RMS 功率测量仪表

产品模型: 2

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT5581IDDB#TRMPBF	8-Lead DFN (3mm x 2mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT5581IDDB#TRPBF	8-Lead DFN (3mm x 2mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
