LT5578

0.4GHz 至 2.7GHz 高线性度上变频混频器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高输出 IP3：
    • 27dBm (在 0.9GHz)
    • 24.3dBm (在 1.95GHz)
  • 低噪声层：-158dBm/Hz (POUT = -5dBm)
  • 高转换增益：1.4dB (在 0.9GHz)
  • 噪声系数：8.6dB
  • 低 LO 至 RF 泄漏：-43dBm
  • 单端 RF 和 LO 端口
  • 低 LO 驱动电平：-1dBm
  • 单 3.3V 电源
  • 5mm x 5mm QFN24 封装 (引脚与 LT5579 兼容)



更多细节
show more Icon

LT®5578 混频器是一款高性能上变频混频器，专为 0.4GHz 至 2.7GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局，并降低了系统成本。该混频器仅需 -1dBm 的 LO 功率，而且，平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 1.9GHz 工作频率条件下，LT5578 提供了 -0.7dB 的转换增益、24.3dBm 的高 OIP3 和一个 -158dBm/Hz 的低噪声层 (在 -5dBm RF 输出信号电平条件下)。

LT5578 提供了无源混频器的一种高性能替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5578 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求，再加上卓越的 LO 泄漏性能，将降低输出信号的 LO 信号污染。




Applications

  • GSM 900PCS/1800PCS 和 W-CDMA 基础设施
  • LTE (长期演进) 和 WiMAX 基站
  • 无线转发器
  • 公共安全无线电



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT5578

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/10/2009
英文

LT5578: 0.4GHz to 2.7GHz High Linearity Upconverting Mixer Data Sheet

打开PDF文件

redirect
211.00K
download

下载 PDF

设计笔记

2

PDF Vector

PDF

更新 06/30/2010
英文
DN480 - Fast Time Division Duplex (TDD) Transmission Using an Upconverting Mixer with a High Side Switch redirect icon

97.00K

download

下载 PDF

PDF Vector

PDF

更新 06/21/2010
日文
DN480 - アップコンバーティング・ミキサとハイサイドスイッチを組み合わせた高速時分割復信（TDD）送信 redirect icon

392.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/06/2009
英文
DC1545A - Demo Manual redirect icon

500.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R409 Reliability Data redirect icon

23.57 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 07/01/2010
英文
Fast Time Division Duplex (TDD) Transmission Using an Upconverting Mixer with a High Side Switch redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT5578IUH#PBF 24-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5578IUH#TRPBF 24-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

小数N分频PLL1
LTC6948
popup image
Cart

最后购买期限

具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

增益模块1
LTC6431-20
popup image
Cart

推荐新设计使用

20dB 增益部件，50Ω IF 放大器

部分模型 产品周期 描述
LTC5510
popup image
Cart

量产

1MHz 至 6GHz、宽带、高线性度有源混频器

评估套件 2

reference details image

DC1545A-B

LT5578 | Upconversion Mixer Demo Board, IF=140MHz, RF=900MHz (LS LO)

reference details image

DC1545A-A

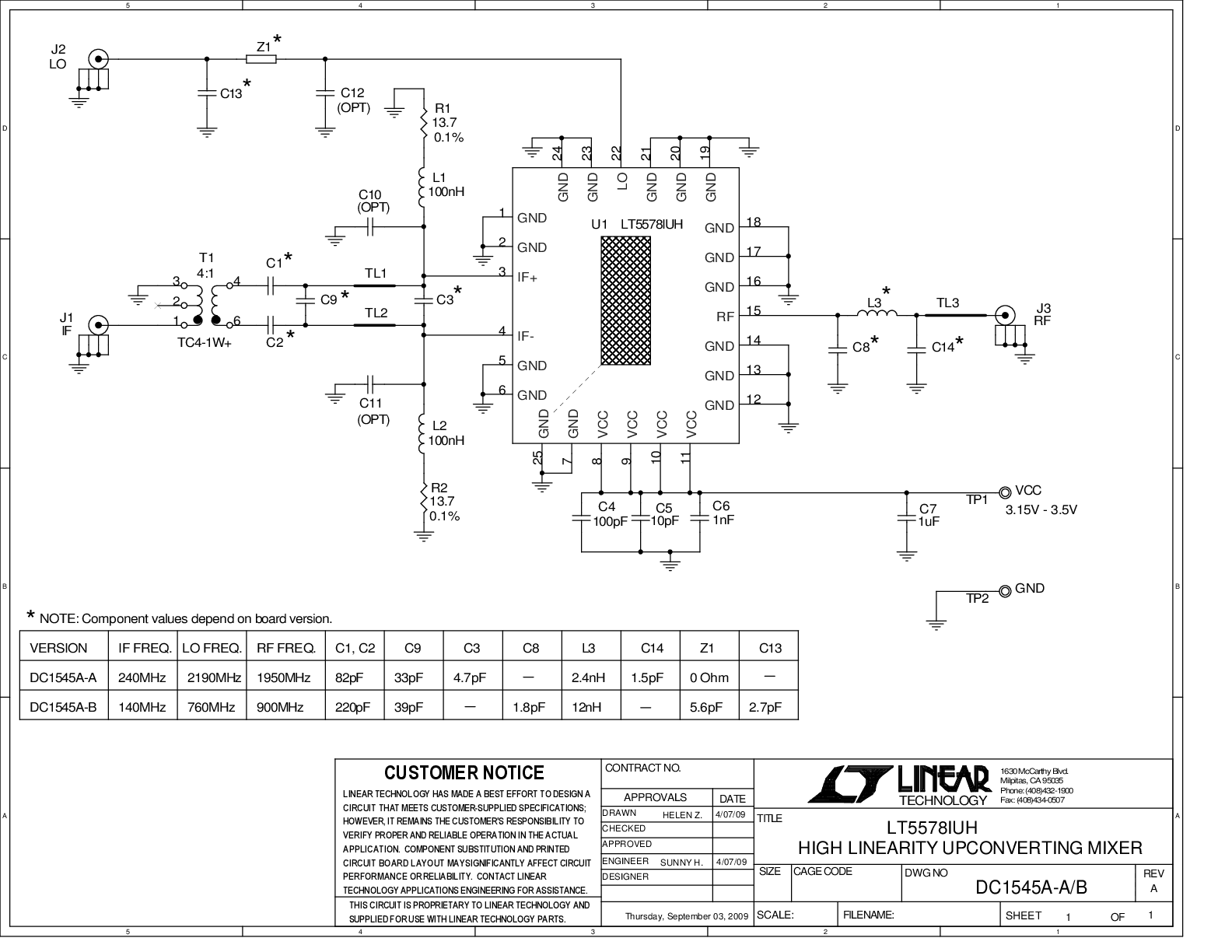

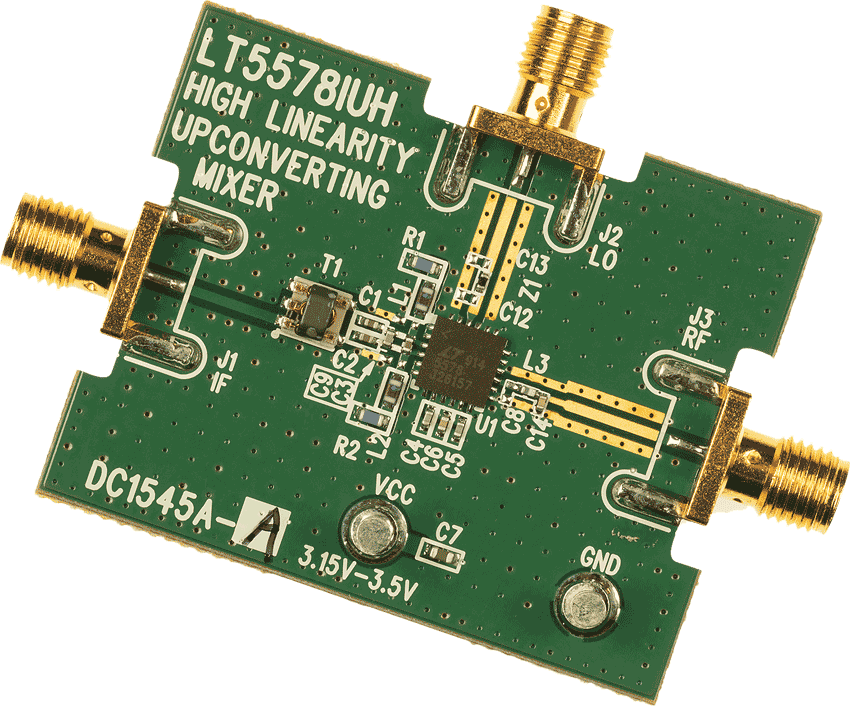

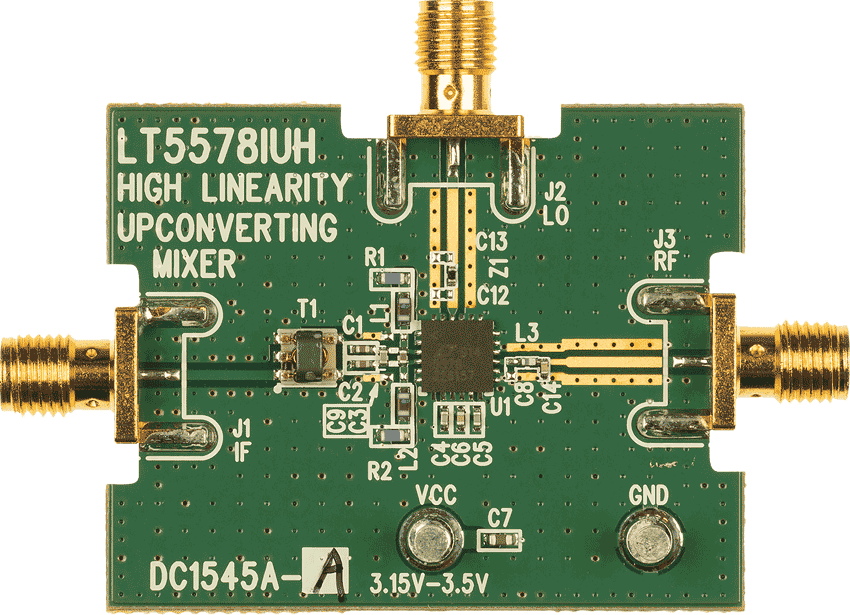

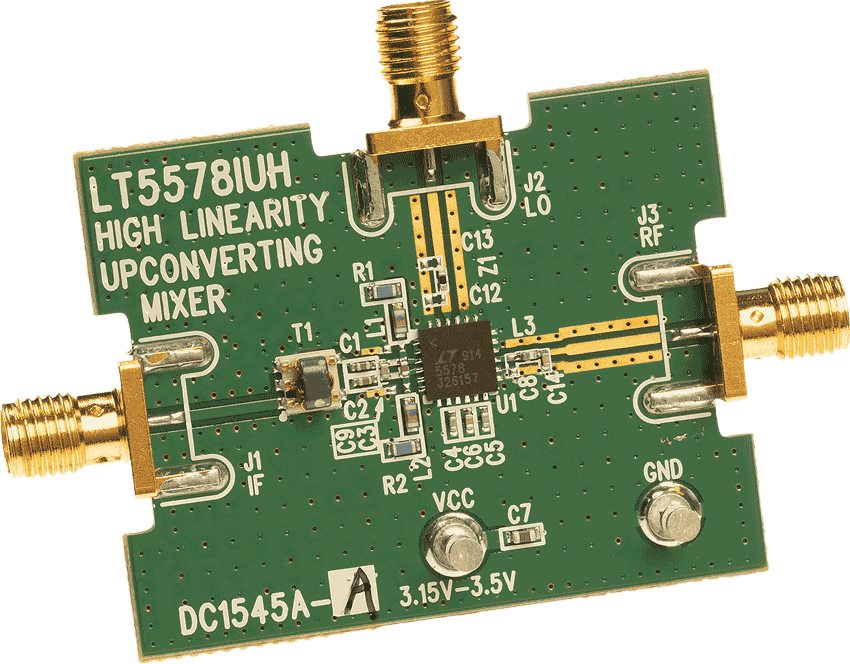

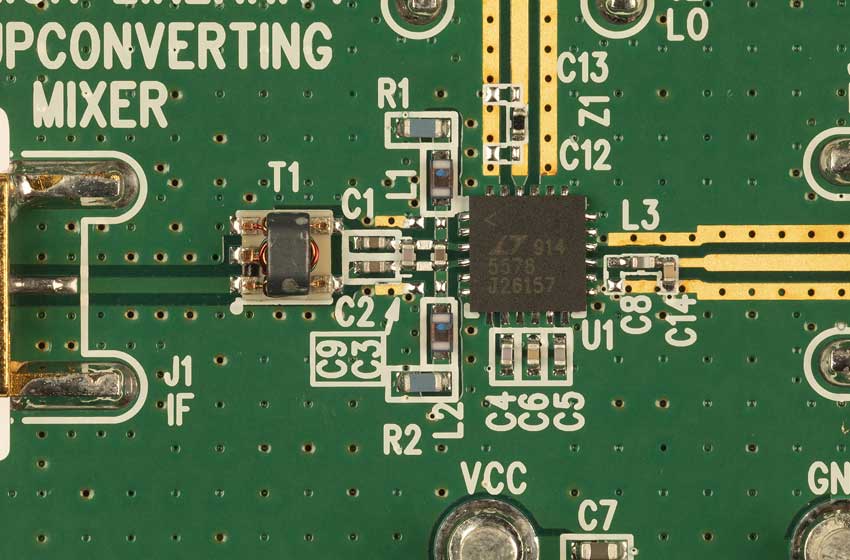

LT5578 | Upconversion Mixer Demo Board, IF=240MHz, RF=1950MHz (HS LO)

评估套件2

evaluation kit item images

DC1545A-B

LT5578 | Upconversion Mixer Demo Board, IF=140MHz, RF=900MHz (LS LO)
evaluation kit item images

DC1545A-A

LT5578 | Upconversion Mixer Demo Board, IF=240MHz, RF=1950MHz (HS LO)
