概览

优势和特点

  • 内部片上 RF 输入变压器
  • 50Ω 单端 RF 和 LO 端口

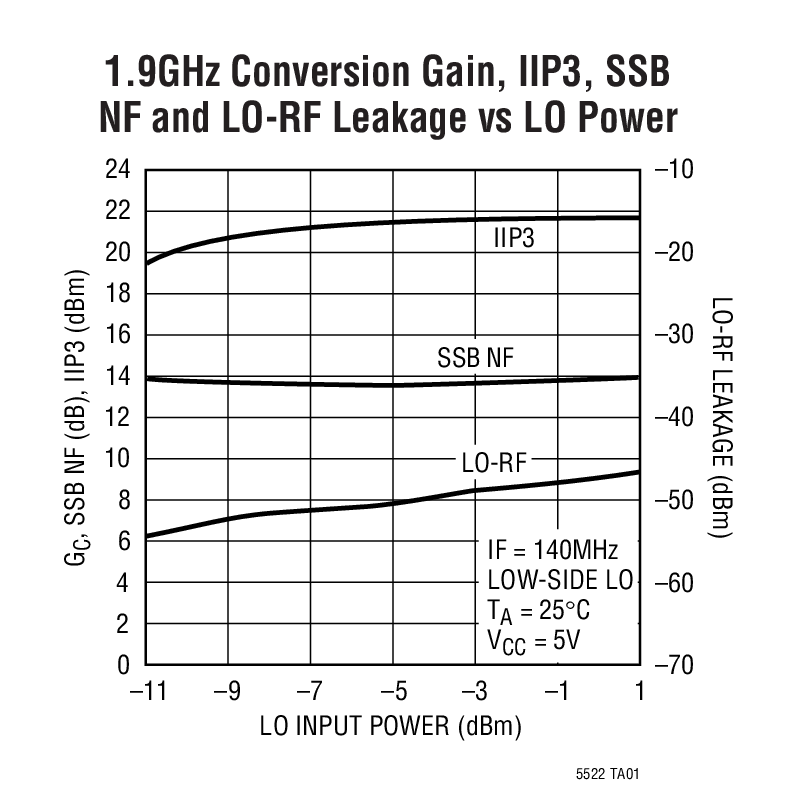

  • 高输入 IP3:+25dBm/ 900MHz
     +21.5dBm/ 1900MHz
  • 低功耗:280mW (典型值)
  • 集成 LO 缓冲器:低 LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • 宽 RF 频率范围:0.6GHz 至 2.7GHz*
  • 外部组件非常少
  • 使能功能
  • 4.5V 至 5.25V 电源电压范围

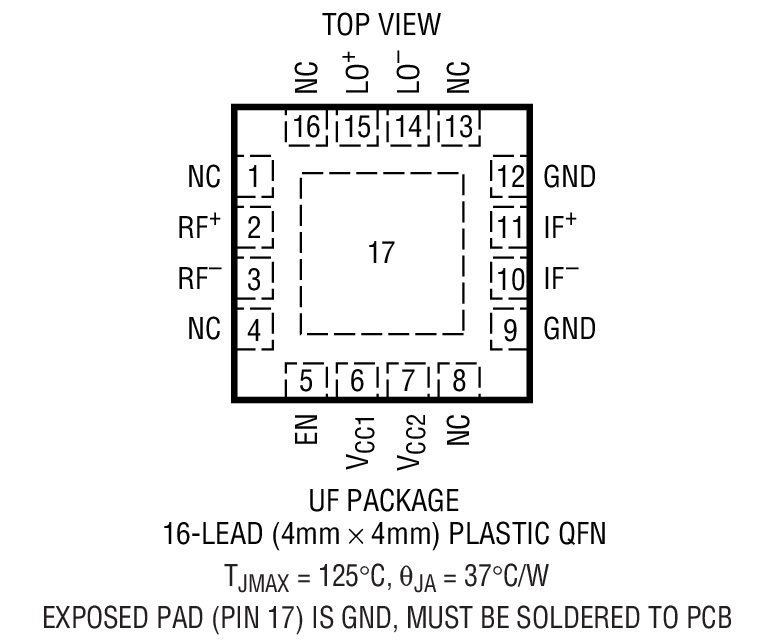

  • 16 引脚 (4mm x 4mm) QFN 封装

产品详情

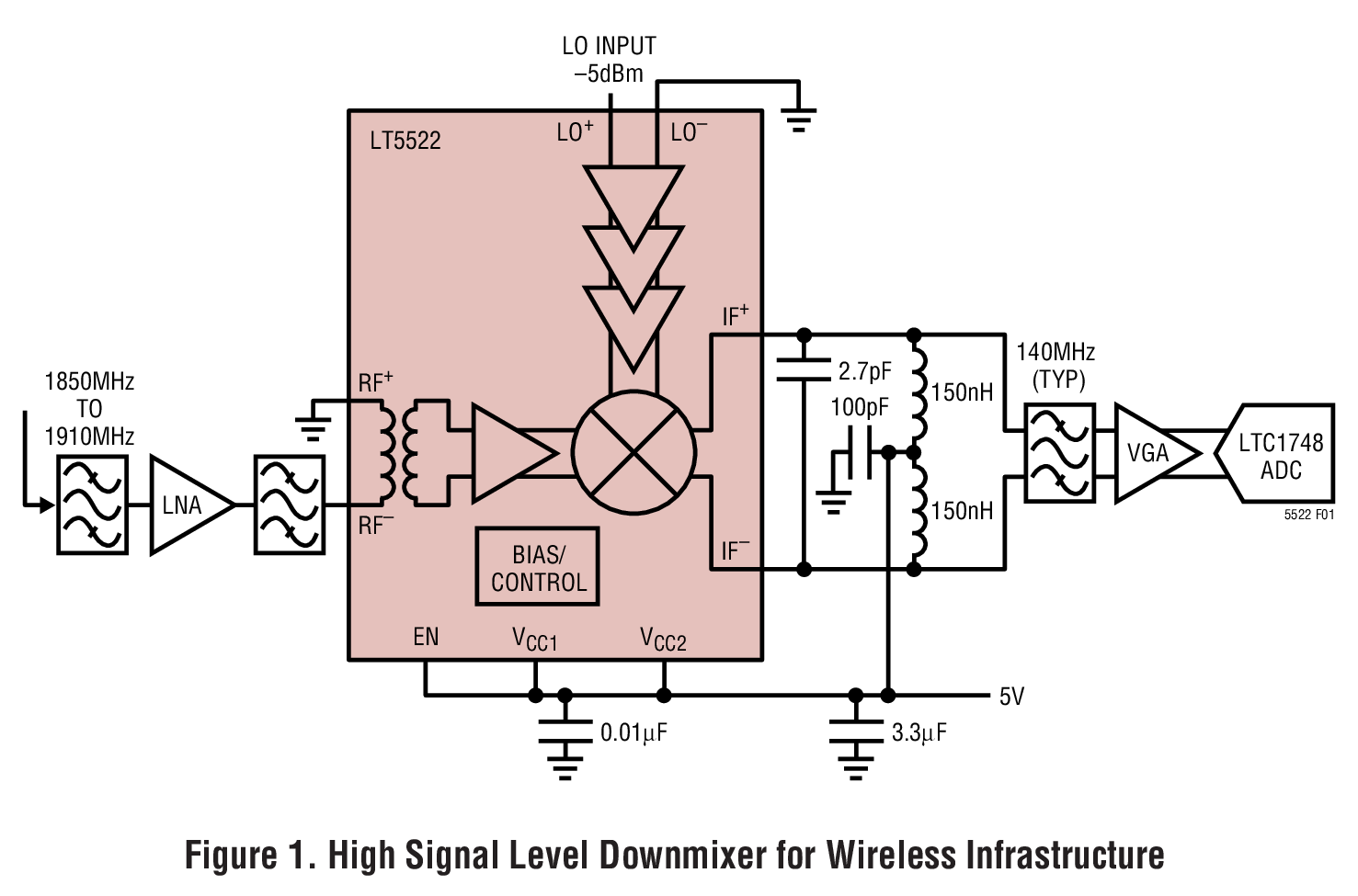

LT®5522 有源下变频混频器专为包括电缆和无线基础设施在内的高线性度下变频应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。LO 缓冲器被内部匹配成宽带单端操作方式,且无需外部组件。

RF 输入端口包括一个集成 RF 变压器,并被内部匹配到 1.2G 到 2.3G 的频带内,且无需外部组件。采用一个分流电容器或电感器可将 RF 输入匹配分别下移至 600MHz 或上移至 2.7GHz。该器件所具有的高集成度较大限度地降低了总体解决方案的成本、电路板占用空间和系统级偏差。

LT5522 具有性能高、外形小且没有额外功耗的特点。

*可在一个更宽的频率范围内工作,但器件性能有所下降。请咨询凌特公司的工厂以获得相关的信息和帮助。


应用

  • 蜂窝、PCS 和 UMTS 频段基础设施
  • CATV 下行链路基础设施
  • 2.4GHz ISM
  • 高线性度下变频器应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

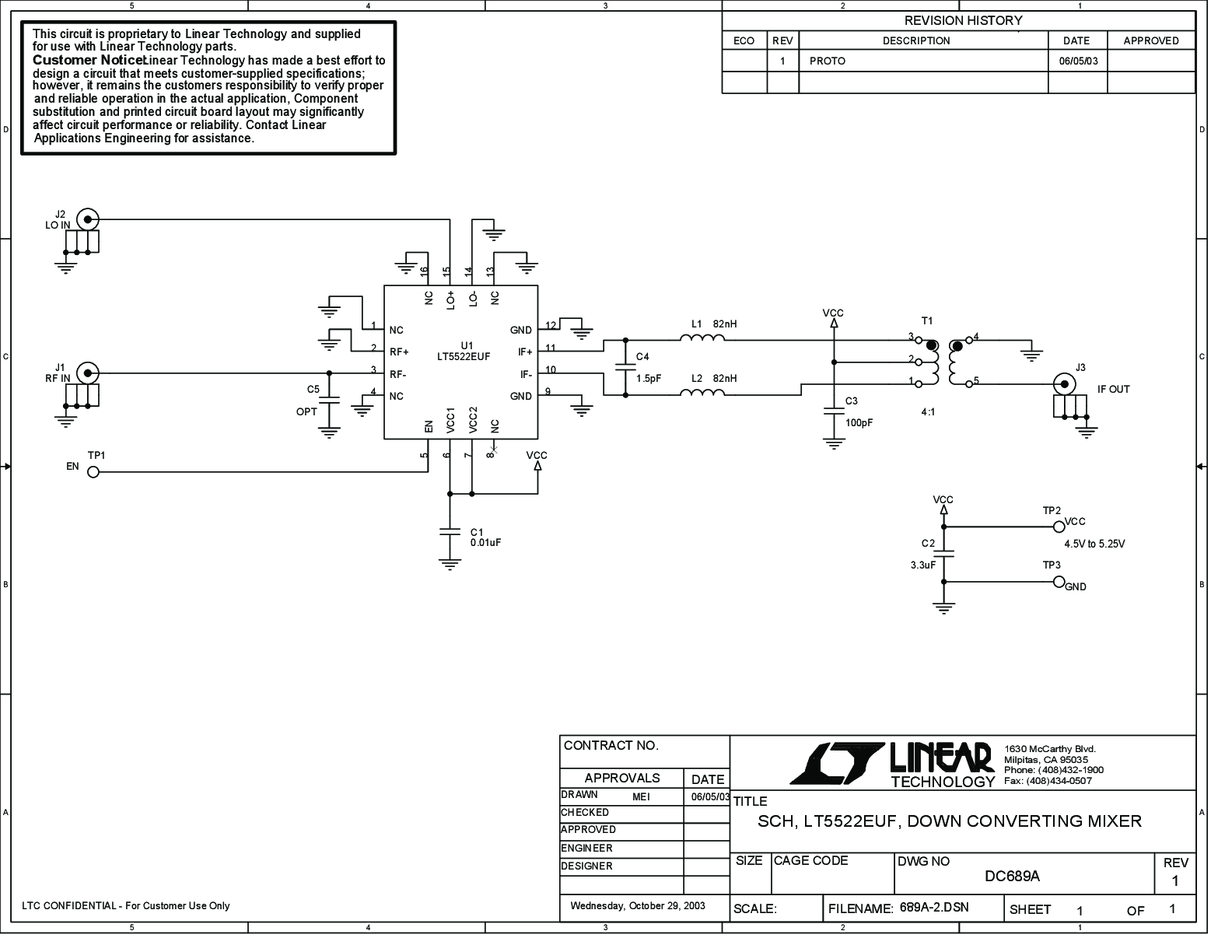

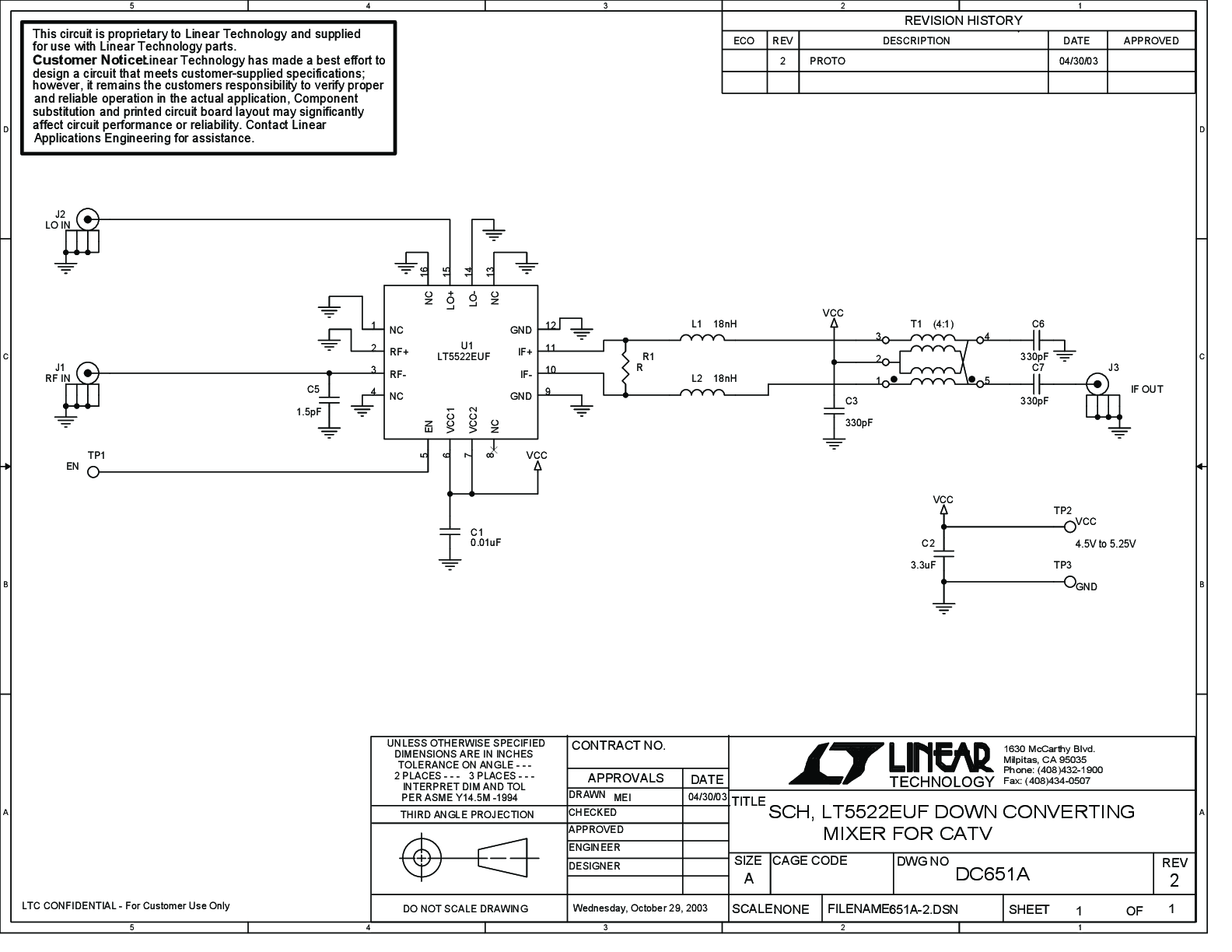

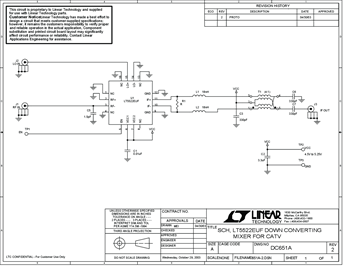

评估套件 (2)

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

配套产品推荐

LT5522 配套产品

推荐 使用的振荡器

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LT5522EUF#PBF 材料声明 质量和可靠性 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
LT5522EUF#TRPBF 材料声明 质量和可靠性 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
Wafer Fabrication Data R409 Reliability Data
