概览

优势和特点

  • 宽带 RF、LO 和 IF 操作
  • 高输入 IP3:
    • >20dBm (30MHz 至 900MHz)
    • +17dBm (在 1900MHz)
  • 典型转换增益:1dB
  • SSB 噪声指数:
    • 11dB (在 900MHz)
    • 14dB (在 1900MHz)
  • 集成 LO 缓冲器:不易受 LO 驱动电平的影响
  • 单端或差分 LO  驱动
  • 高 LO-RF  隔离度
  • 使能功能
  • 4.5V  至 5.25V  电源电压范围
  • 4mm × 4mm QFN  封装

产品详情

LT®5512 是一款有源双平衡混频器 IC,专为高线性度 HF、VHF 和 UHF 应用而优化。该 IC 包括一个用于驱动混频器的集成 LO 缓冲器放大器和一个用于改善 LO-RF 隔离度的 RF 缓冲器放大器。内部偏置电路免除了增设精准外部电阻器的需要,并允许采用使能控制 (EN) 引脚来关断器件。

外部匹配的 RF 和 IF 端口使得混频器能够在非常低 (1MHz 以下) 或高达 3GHz 的频率条件下使用。差分 LO 输入是专为单端或差分输入驱动而设计的。

LT5512 是无源二极管混频器的一种高线性度替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同,LT5512 提供了转换增益且所需的 LO 驱动电平低得多。




应用

  • HF/VHF/UHF 混频器
  • 蜂窝/PCS/UMTS 基础设施
  • 高线性度混频器应用
  • ISM 频段接收机
  • 无线医用遥测系统 (WMTS)



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

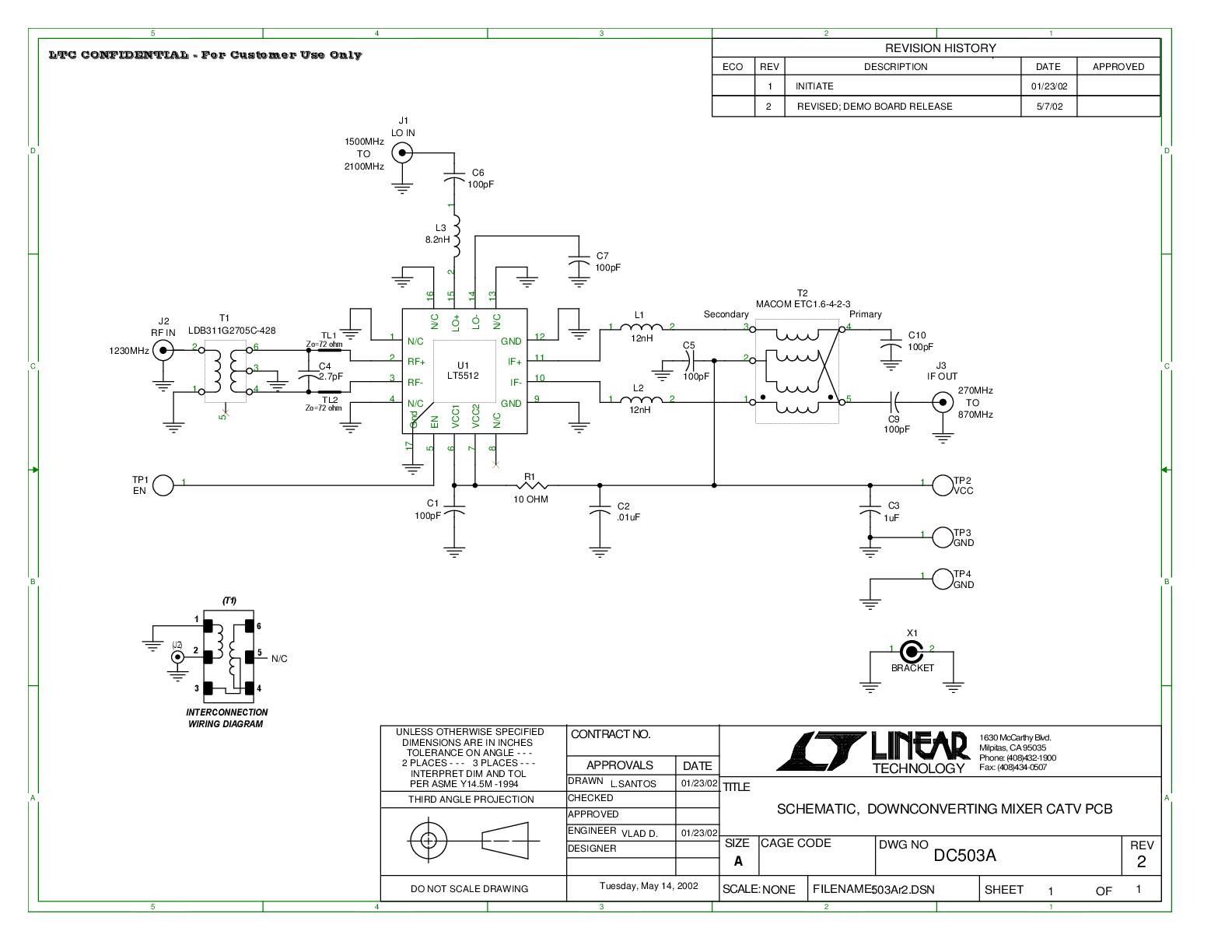

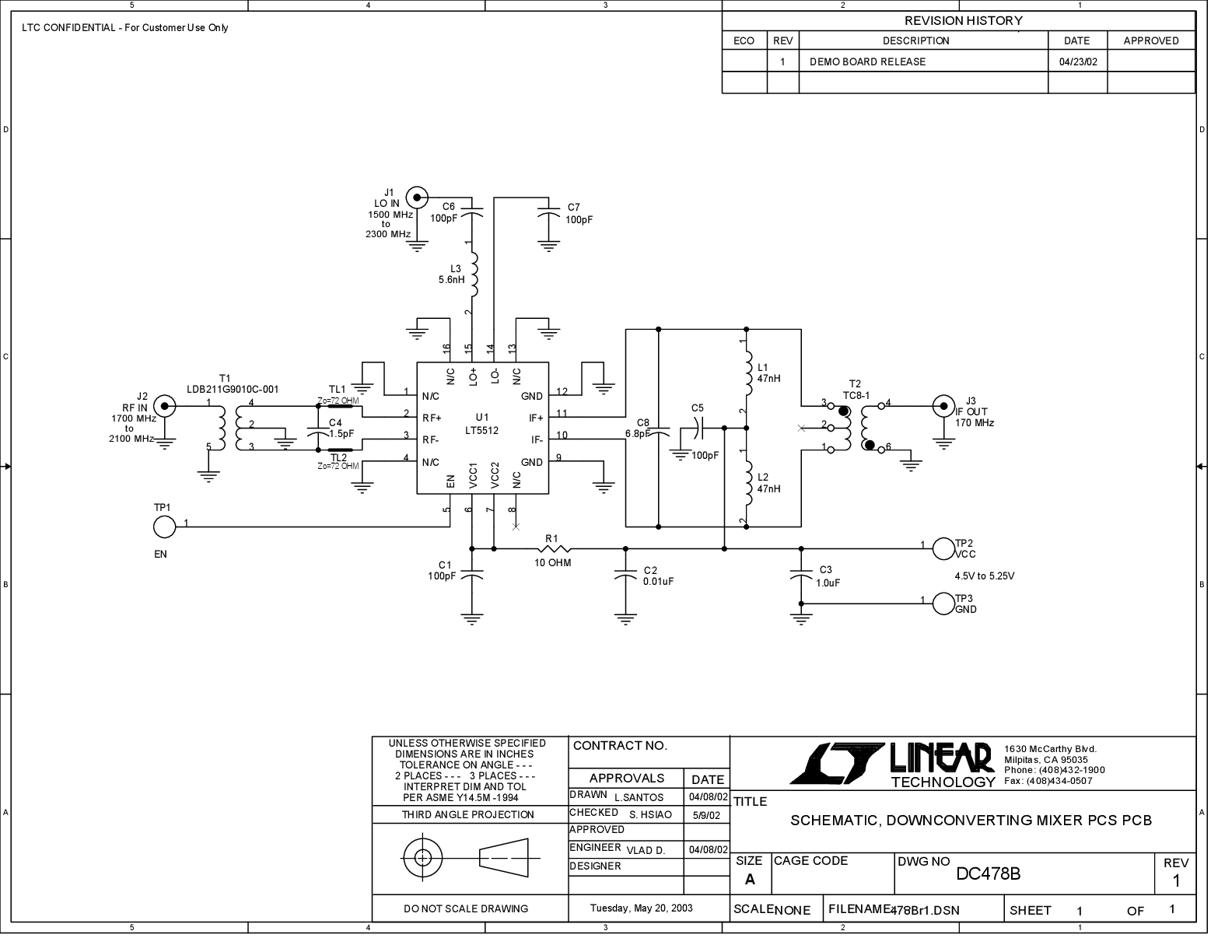

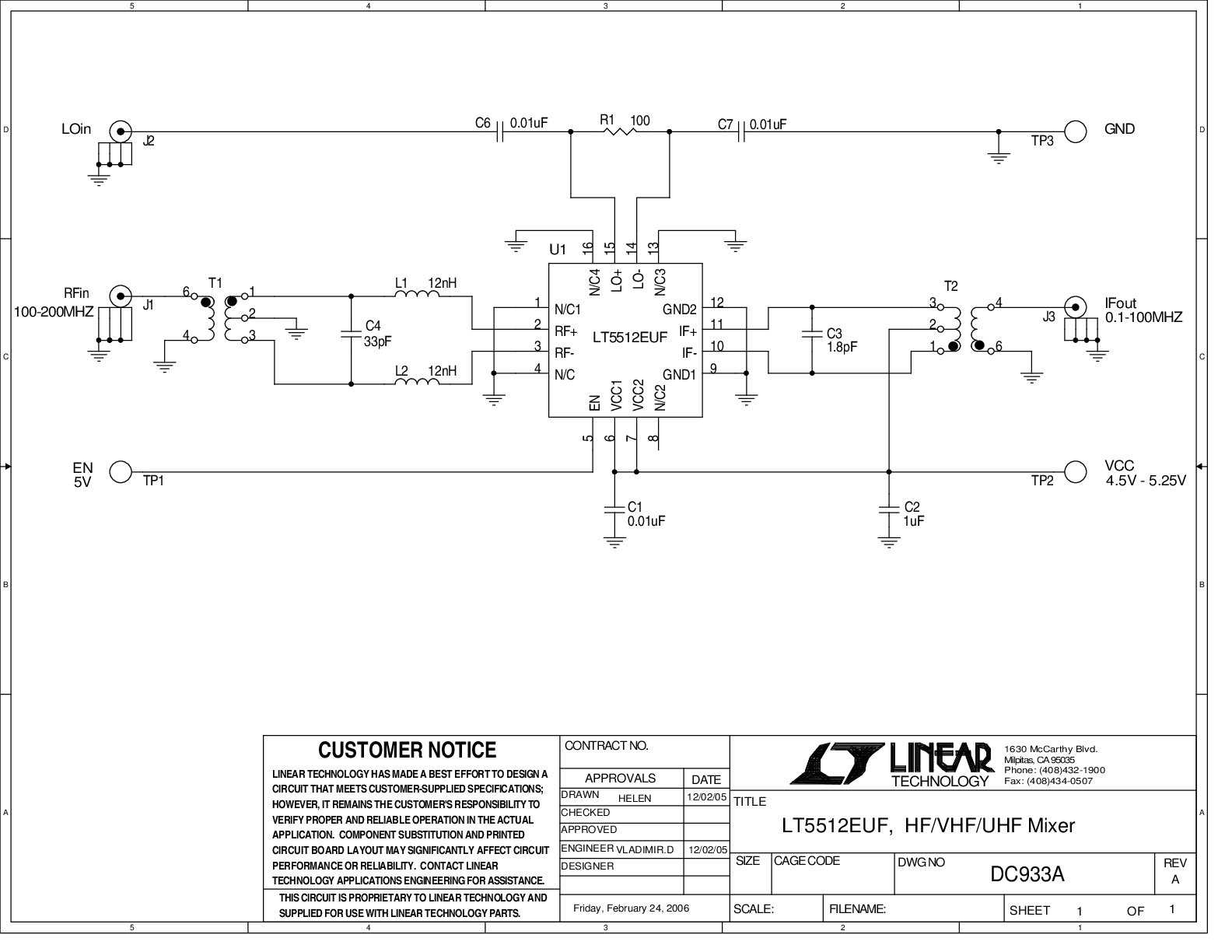

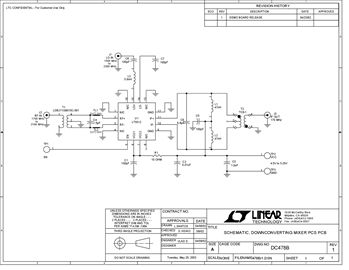

评估套件 (3)

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

配套产品推荐

LT5512 配套产品

推荐 使用的振荡器

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

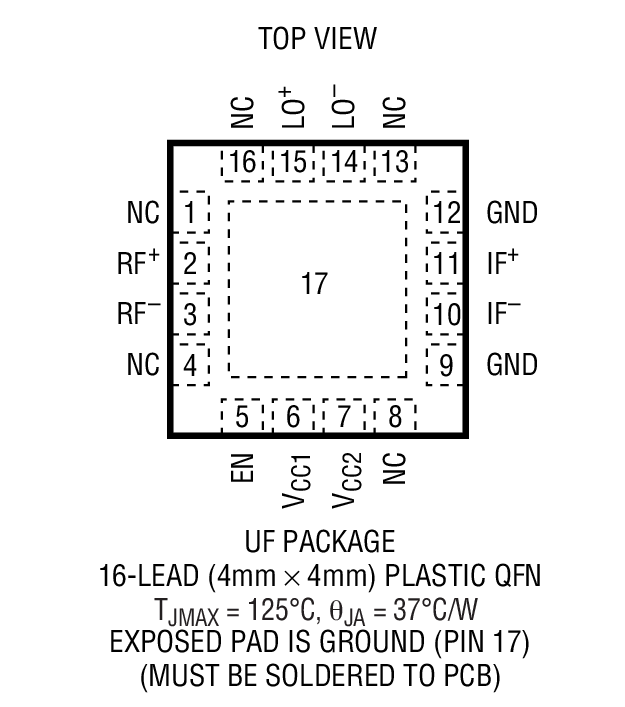

LT5512EUF#PBF 材料声明 质量和可靠性 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
LT5512EUF#TRPBF 材料声明 质量和可靠性 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
Wafer Fabrication Data R409 Reliability Data
