LT5502
量产具 RSSI 的 400MHz 正交 IF 解调器
- 产品模型
- 2
产品详情
- 1.8V 至 5.25V 单电源
- IF 频率范围：70MHz 至 400MHz
- 84dB 限制 IF 增益

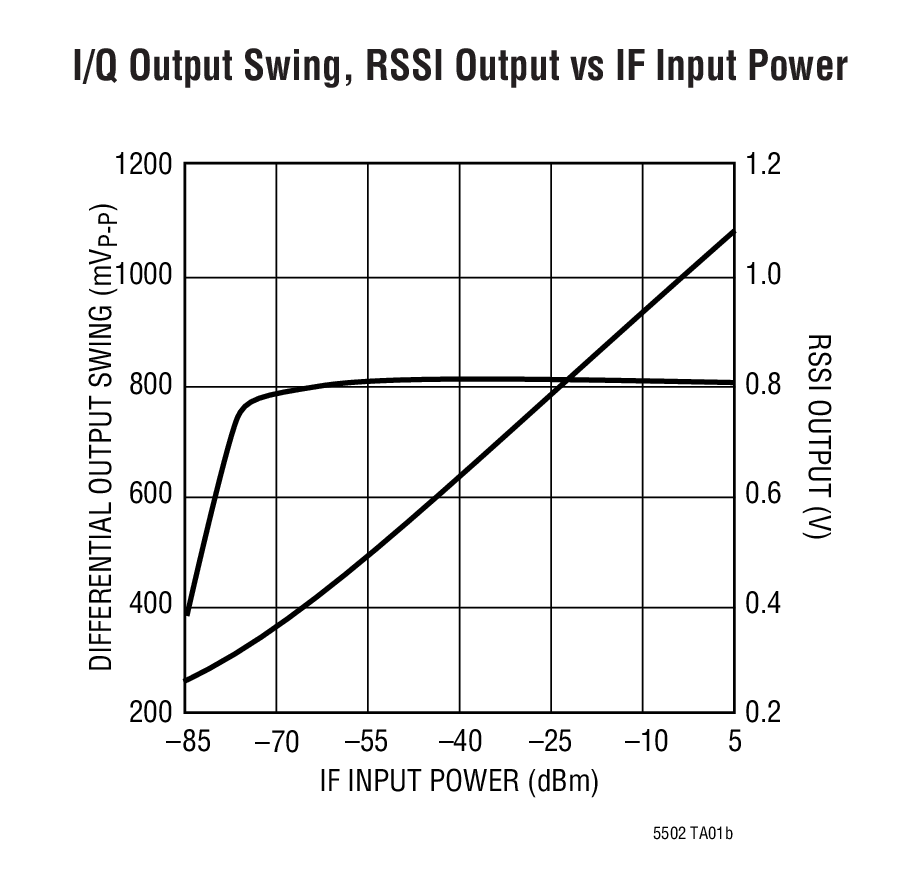

- 90dB 线性 RSSI 范围
- 7.7MHz 低通输出滤波器
- 基带 I/Q 幅度不平衡：<0.7dB
- 4dB 噪声指数
- 低电源电流：25mA
- 在待机模式中输出偏压上升
- 停机电流：1mA

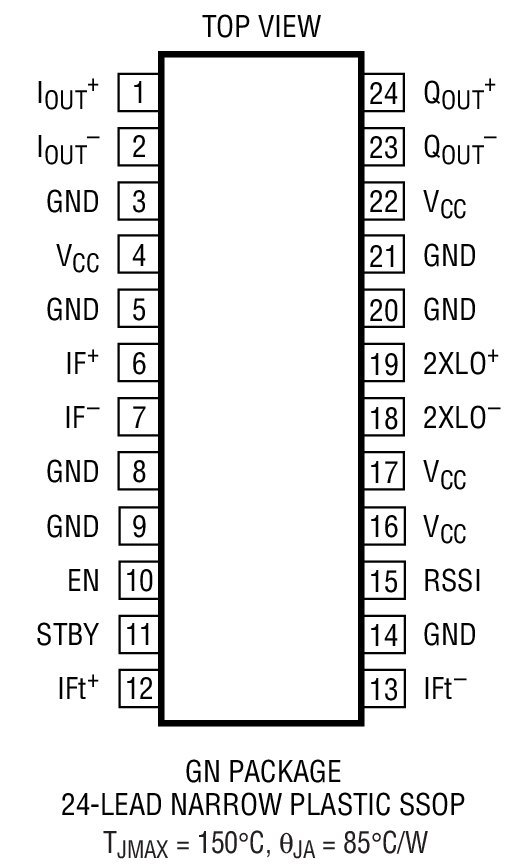

- 24 引脚窄体 SSOP 封装

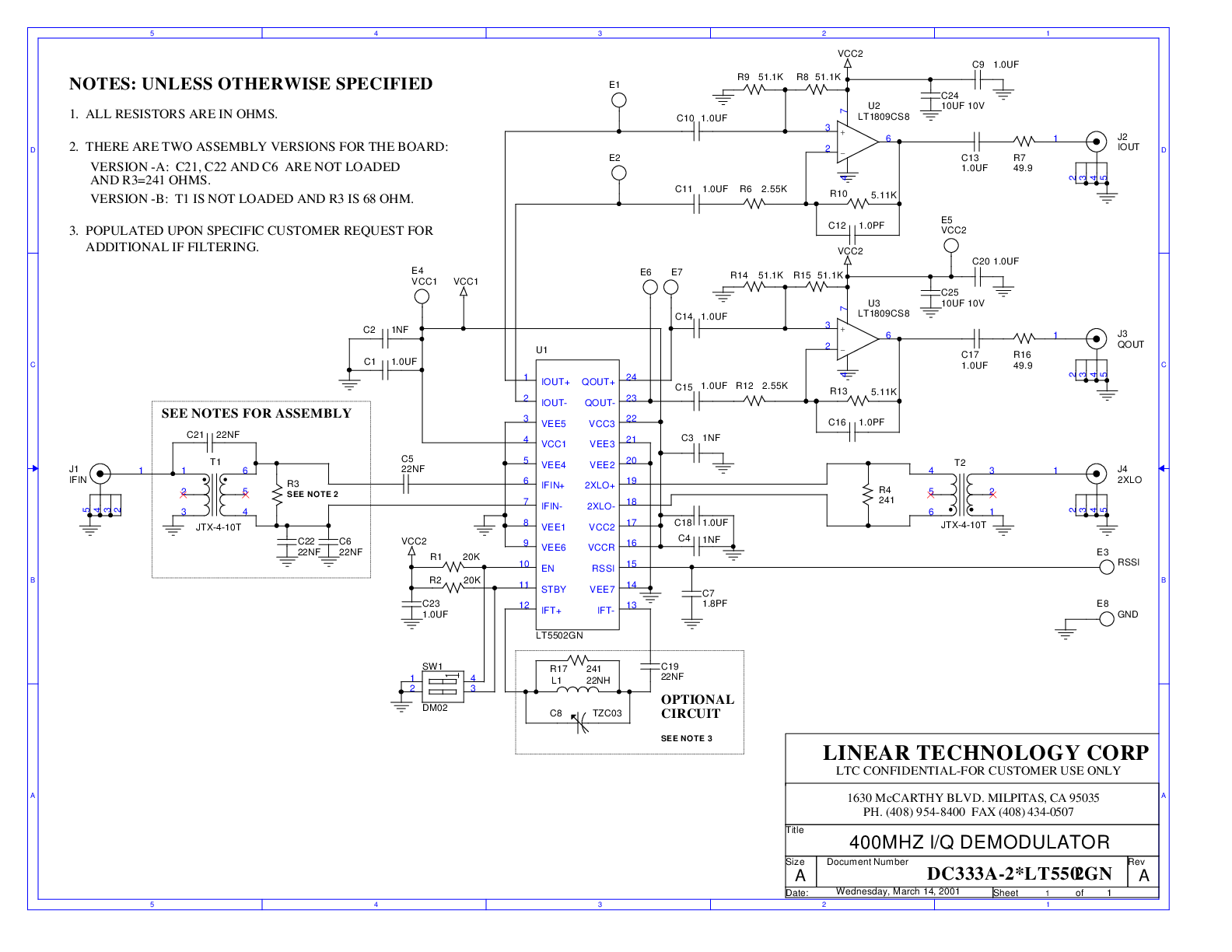

LT®5502 是一款 70MHz 至 40MHz 单片式、集成型正交 IF 解调器。它包括一个 IF 限幅器、正交下变频混频器、集成型低通滤波器和二分频 LO 缓冲器。该解调器提供了用于 I 和 Q 基带信号解调的所有单元式部件，以及一个 1.8V 至 5.25V 的单电源电压。IF 限幅器具有 84dB 的小信号增益、一个内置的接收信号强度指示器 (RSSI) 和超过 90dB 的线性范围。输入参考噪声频谱密度为 1.45nV/√Hz，当输入采用一个 50Ω 信号源进行终接时，这等效于一个 4dB 的噪声指数。集成型低通输出滤波器充当用于解调 I/Q 基带信号的抗混叠滤波器及脉冲整形滤波器。滤波器的 3dB 截止频率约为 7.7MHz。VCO 频率必需为期望工作频率的 2 倍，旨在给混频器提供正交局部振荡器 (LO) 信号。当 I/Q 输出被 AC 耦合至一颗基带芯片时，待机模式能以减低的电源电流提供针对接收模式的快速瞬态响应。
Applications
- IEEE 802.11
- 高速无线 LAN
- 无线本地环路
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT5502EGN#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LT5502EGN#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL |
||
| LT5502EGN#PBF | 量产 | |
| LT5502EGN#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LT5506 | 量产 | 具 VGA 的 40MHz 至 500MHz 正交解调器 |
