概览
优势和特点
- 1.8V 至 5.25V 的宽范围电源
- 频率范围：40MHz 至 500MHz
- –4dB 至 59dB 可变功率增益

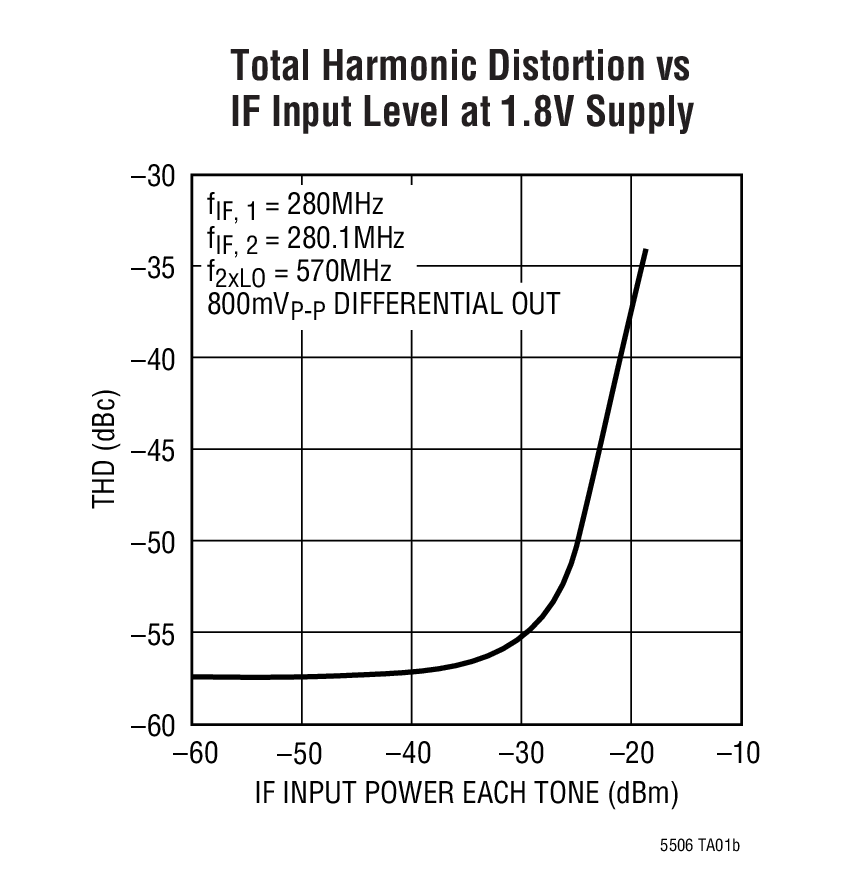

- THD < 0.12% (–58dBc) (在 800mVP-P 差分输出电平)
- 8.8MHz I/Q 低通输出噪声滤波器
- IF 过载检测器
- 基带 I/Q 幅度不平衡：0.2dB
- 基带 I/Q 相位不平衡：0.6°
- 6.8dB 噪声指数 (在最大增益)
- 输入 IP3 (在低增益)：–0.5dBm
- 低电源电流：27mA
- 在整个增益控制范围内具有低延迟移位：2ps/dB
- 在待用模式中输出偏压上升

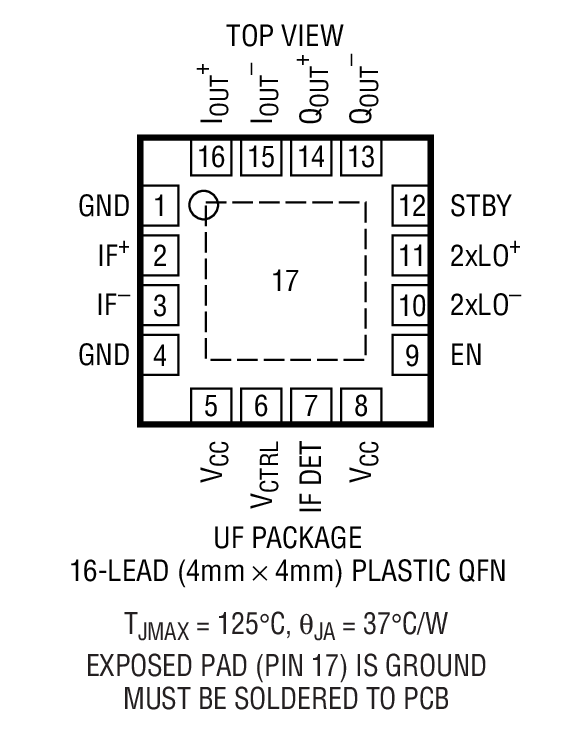

- 具裸露衬垫的 16 引脚 4mm x 4mm QFN 封装
产品详情

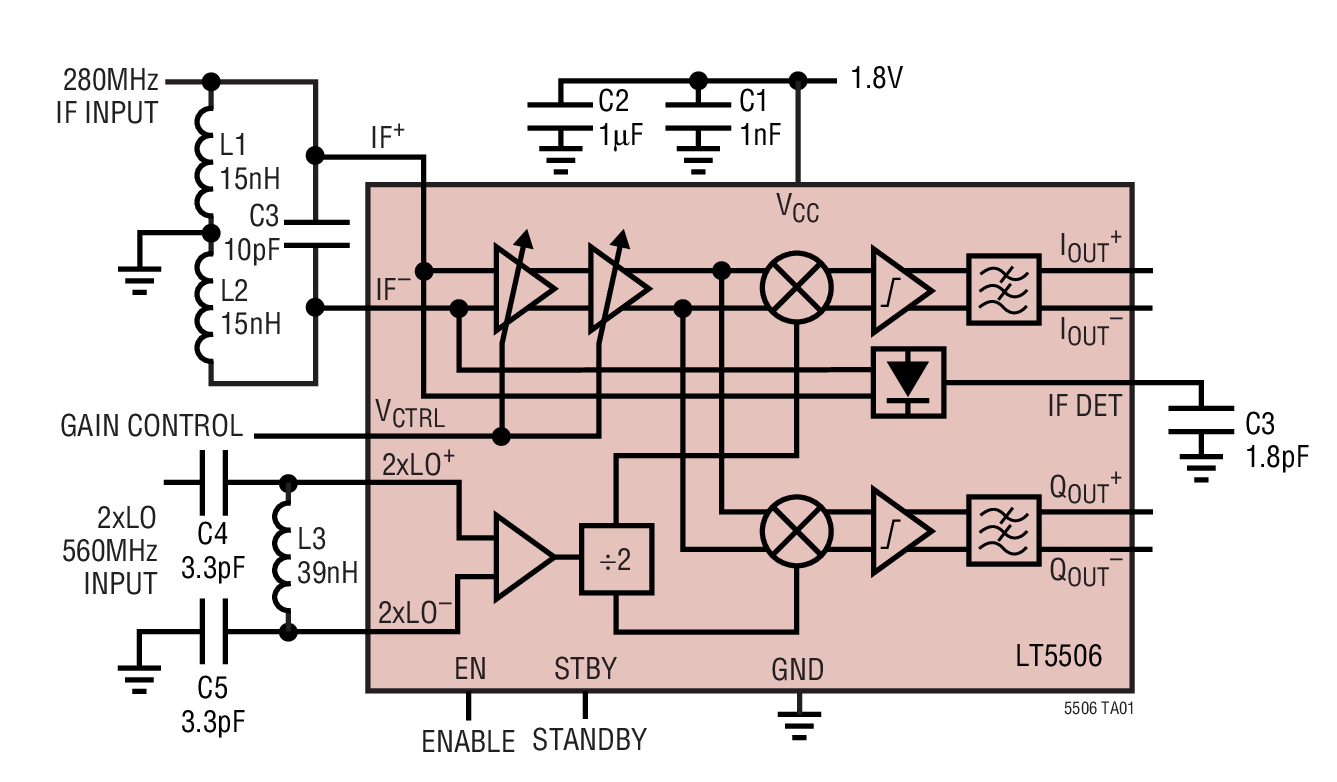

LT®5506 是一款具可变增益放大器 (VGA) 的 40MHz 至 500MHz 单片式、集成化正交解调器，其专为低电压运行而设计。它支持采用线性调制格式的标准。该芯片包括一个 VGA、正交下变频混频器和低通滤波器。LO 端口由一个一比二分频级和 LO 缓冲器构成。这款 IC 提供了用于实现 IF 下变频至 I 和 Q 基带信号的所有单元式部件，以及一个 1.8V 至 5.25V 的单电源电压。VGA 增益与控制输入电压具有一种对数线性关系。位于混频器输出端上的硬性限幅器缩短了从信号过载状态的恢复时间。低通滤波器降低了带外噪声和杂散频率分量。噪声滤波器的截止频率约为 8.8MHz。对于混频器，外部 2xLO 频率必需为 IF 输入频率的两倍。当 I/Q 输出被 AC 耦合至一颗基带芯片时，待用模式能减小电源电流并提供进入正常操作模式的快速瞬态响应。
应用
- IEEE802.11
- 高速无线 LAN
- 无线本地环路
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

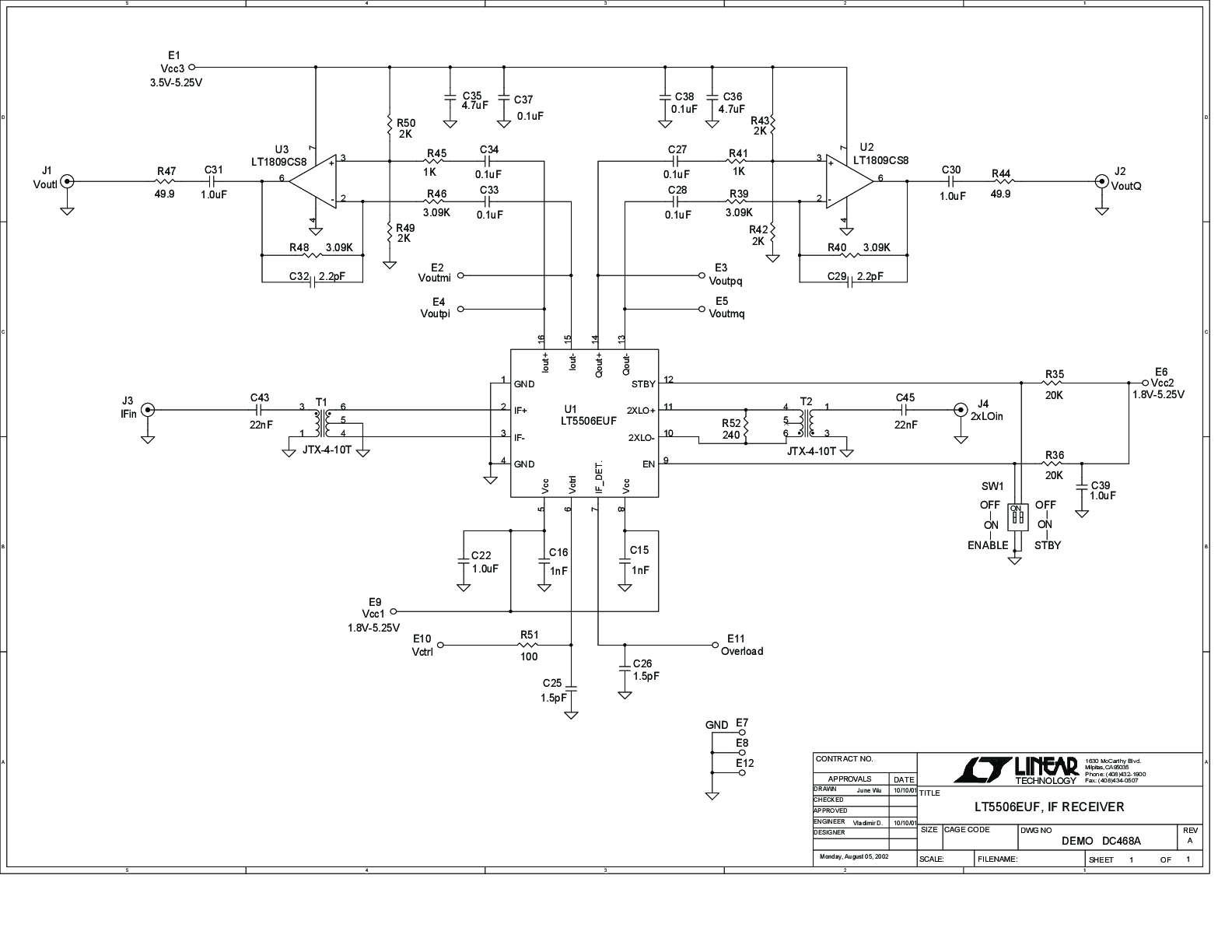

评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LT5506 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT5506EUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT5506EUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
