特性
- ±2.5% LED 电流调节
- ±2% 输出电压调节

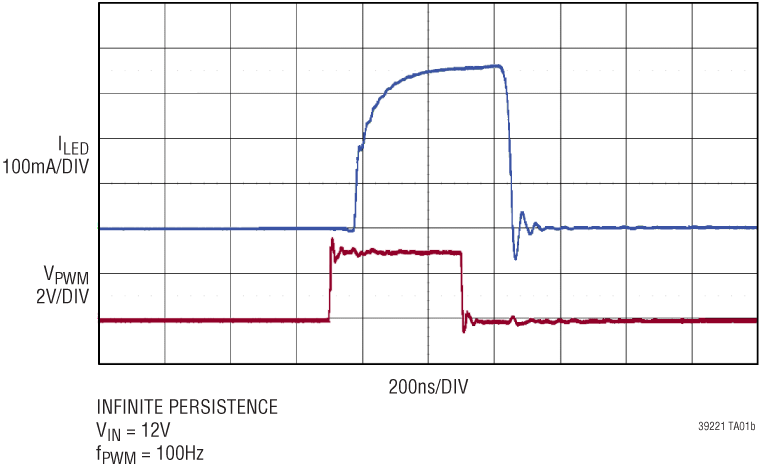

- 在 100Hz 频率下可实现 25,000:1 PWM 调光
- 128:1 内部 PWM 调光
- 扩展频谱频率调制
- 用于实现低 EMI 的 Silent Switcher® 架构
- 可工作在升压、降压和降压-升压模式
- 2.8V 至 36V 输入电压范围
- 高达 34V LED 串电压
- 2.3A，40V 内部开关
- 200kHz 至 2MHz 开关频率和 SYNC 功能
- 模拟或占空比 LED 电流控制
- LED 开路 / 短路保护和故障指示
- 耐热性能增强型 28 引脚 (4mm x 5mm) QFN 封装
- 通过AEC-Q100汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

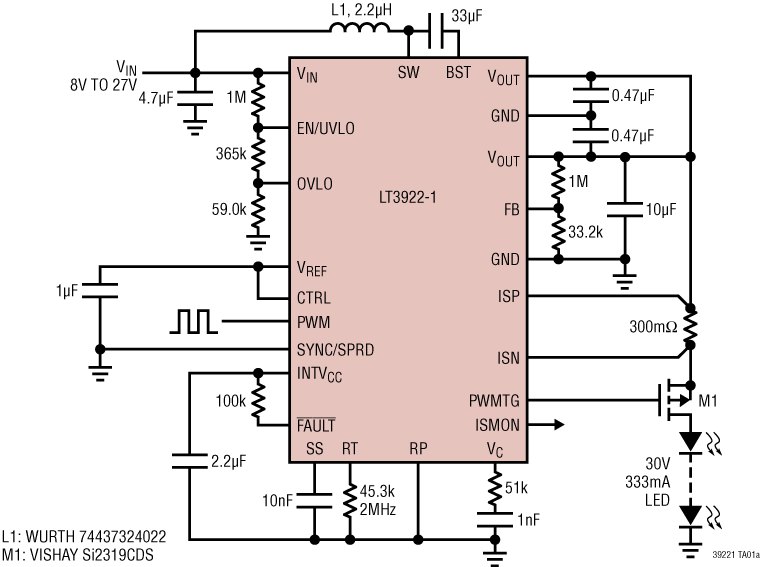

LT3922-1 是一款单片式、同步、升压型 DC/DC 转换器，其采用固定频率、峰值电流控制，并为一个 LED 灯串提供 PWM 调光。LED 电流由 CTRL 引脚上的一个模拟电压或脉冲的占空比来设置。LT3922-1 将通过一个外部检测电阻器在很宽的输出电压范围内保持 ±2.5% 的电流调节。
开关频率可利用 RT 引脚上的一个外部电阻器或施加在 SYNC/SPRD 引脚上的一个外部时钟设置在 200kHz 至 2MHz 的范围内。当启用了任选的扩展频谱频率调制时，频率可以在 100% 至 125% 范围内变化以降低 EMI。LT3922-1 还包括一个用于 PWM 调光之外部高压侧 PMOS 的驱动器，和一个用于 PWM 调光之模拟控制的内部 PWM 信号发生器。当存在可用外部信号时，LT3922-1 可使用 100Hz PWM 脉冲执行 25,000:1 PWM 调光。
其他特点包括一个与 CTRL 和 PWM 引脚一同使用的准确外部基准电压、一个 LED 电流监视器、一个准确的 EN / UVLO 引脚门限、针对开路和短路负载情况的漏极开路故障报告、以及热停机功能。
应用
- 汽车和工业照明
- 机器视觉
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3922-1
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
151.87 K
用户手册
1
573.63 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
模拟对话 2
非常见问题 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LT3922EUFD-1#PBF

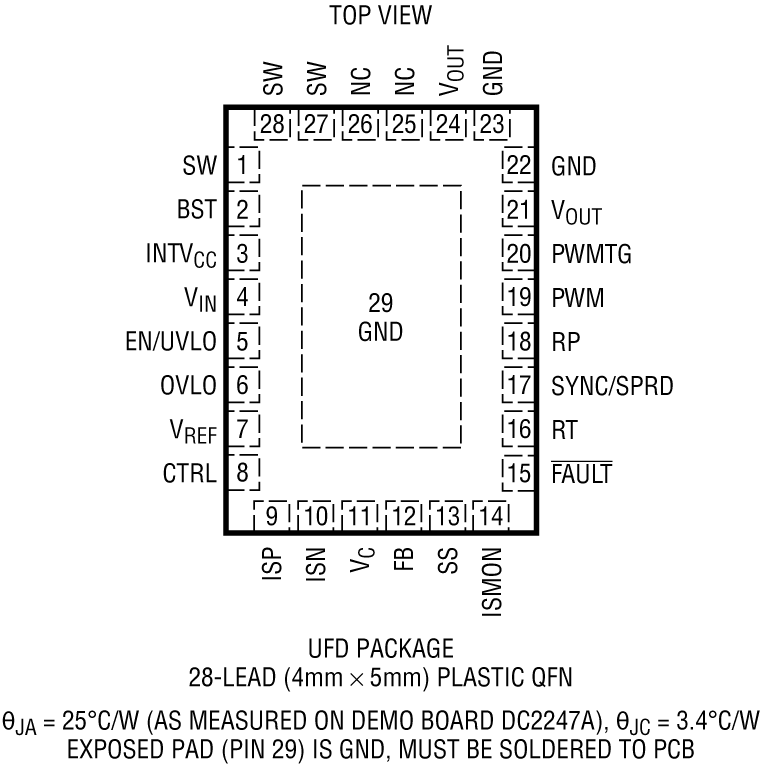

- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922EUFD-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922EUFD-1#WPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922EUFD-1#WTRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922HUFD-1#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922HUFD-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922HUFD-1#WPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922HUFD-1#WTRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922IUFD-1#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922IUFD-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922IUFD-1#WPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3922IUFD-1#WTRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 29, 2023
- 22_0290
CANCELLED: LT3922-1 Die Revision
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922EUFD-1#WPBF
LT3922EUFD-1#WTRPBF
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922HUFD-1#WPBF
LT3922HUFD-1#WTRPBF
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
LT3922IUFD-1#WPBF
LT3922IUFD-1#WTRPBF
9月 2, 2020
- 20_0219
LT3922-1 Die Revision
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
11月 14, 2019
- 19_0244
LT3922-1 Datasheet Limit Changes
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 29, 2023
- 22_0290
CANCELLED: LT3922-1 Die Revision
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922EUFD-1#WPBF
LT3922EUFD-1#WTRPBF
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922HUFD-1#WPBF
LT3922HUFD-1#WTRPBF
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
LT3922IUFD-1#WPBF
LT3922IUFD-1#WTRPBF
9月 2, 2020
- 20_0219
LT3922-1 Die Revision
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
11月 14, 2019
- 19_0244
LT3922-1 Datasheet Limit Changes
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT3922EUFD-1#PBF
量产
LT3922EUFD-1#TRPBF
量产
LT3922HUFD-1#PBF
量产
LT3922HUFD-1#TRPBF
量产
LT3922IUFD-1#PBF
量产
LT3922IUFD-1#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC2857A
具有 25,000:1 PWM 调光功能的 36V、2A 升压 LED 驱动器
产品详情

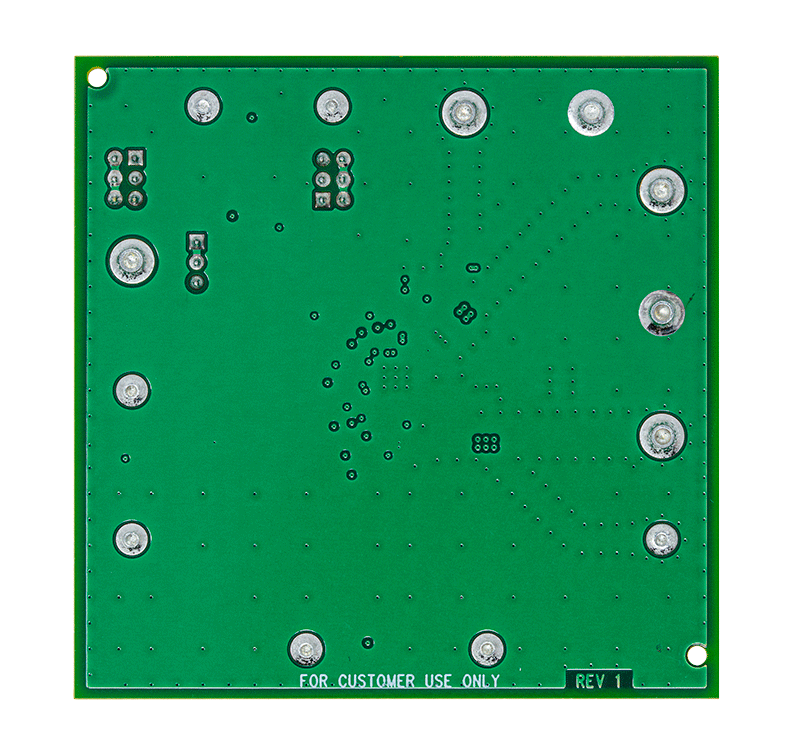

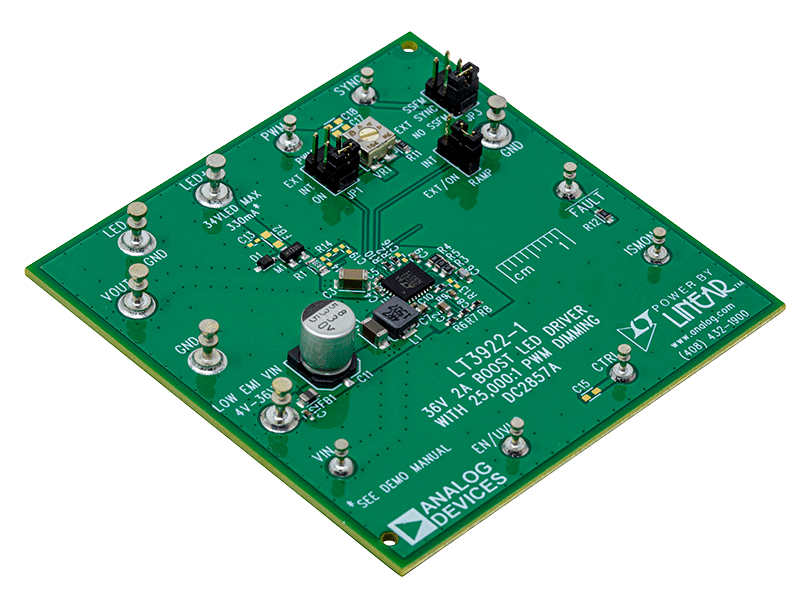

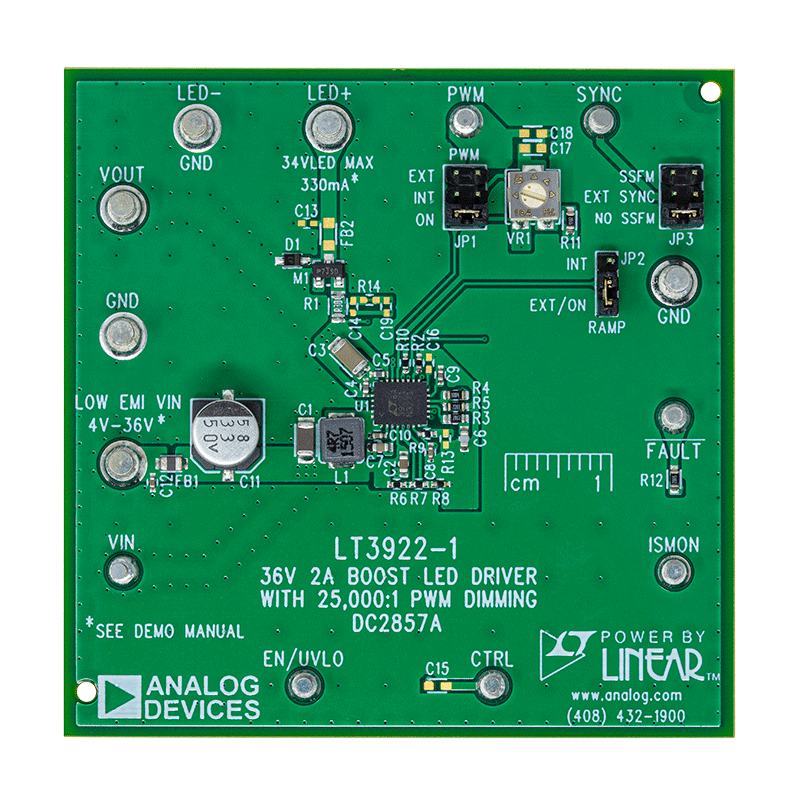

演示电路 DC2857A 是一款采用 LT3922-1 的 36V 2A 同步 2MHz 升压型 LED 驱动器。当 VIN介于 7V 和28V 之间时，其可在 330mA 和最高 34V 电压下，驱动单串 LED。它可在低至 4VIN 的电压下运行 (ILED 有所降低)，并能承受高达 36V 的 VIN，但是对于此应用的过压闭锁 (OVLO) 设定为 28V。DC2857A 以 2MHz 开关频率运行。扩展频谱频率调制 (SSFM) 可以通过简单的跳线开启，从而降低 EMI。DC2857A 具有低EMI 特性，包括优化布局、SSFM 和输入 EMI 滤波器。它可满足 CISPR 25 Class 5 传导和辐射 EMI 规格要求。该演示电路拥有针对 LED 开路和短路情况的保护功能，并可报告故障。
LT3922-1 的输入电压范围为 2.8V 至 36V。其内部同步 2A 40V 开关可在输出端驱动高达 34V 的 LED，并为 LED 开路期间的过压保护和过冲留有空间。它具有 200kHz 至 2.5MHz 的可调开关频率。该器件可以同步至一个外部源，或采用 SSFM 进行编程，以实现低 EMI。PWMTG 高压侧 PWM MOSFET 驱动器有助于提供短路保护和通用性。LT3922-1 可配置为升压、升压-降压、或降压模式 LED 驱动器，并保持其低 EMI、PWM 调光和故障诊断等全部特性。
LT3922-1 可以通过外部 PWM 信号或内部生成的 PWM 信号进行 PWM 调光。DC2857A 具有一根跳线，可设置为在内部生成的 PWM 信号、外部生成的 PWM 信号和无 PWM 信号之间切换。它可以通过其控制引脚 (CTRL) 上的控制电压进行模拟调光。当同时使用 PWM 调光和扩展频谱功能运行时，扩展频谱将其自身与 PWM 信号对齐，以实现无闪烁操作。
使用小的陶瓷输入和输出电容器以节省空间和成本。该电路板在 VOUT 引脚的两侧均设计有纤巧型高频电容器，可降低辐射 EMI。如果 LED 灯串开路，则开路 LED 过压保护功能电路使用该 IC 的恒定电压调节环路将输出调节到大约 37.5V，但是在运行 LED 开路的瞬态过程中，它可能达到几乎 40V 的峰值。在 LED+ 和 GND 之间设有一个保护二极管，以防止在短路期间产生负振铃。可通过 ISMON 输出引脚监视输出电流。
可以通过几个简单的电阻选择，在电路上调节欠压和过压锁定。
在 DC2857A的输入端上布设有一个EMI滤波器。请遵循 DC2857A 的推荐布局和四层厚度以实现低 EMI 应用。
LT3922-1 数据手册提供了完整的器件和工作原理说明以及应用信息。LT3922EUFD-1 采用 28 引脚塑料 4mm × 5mm QFN封装，带有耐热性能增强型接地焊盘。正确的电路板布局对于实现较高散热性能是至关重要的。请参见数据手册的 “布局考虑” 部分。
